Обприскувач для обробітку виноградників розчинами отрутохімікатів у закритих камерах

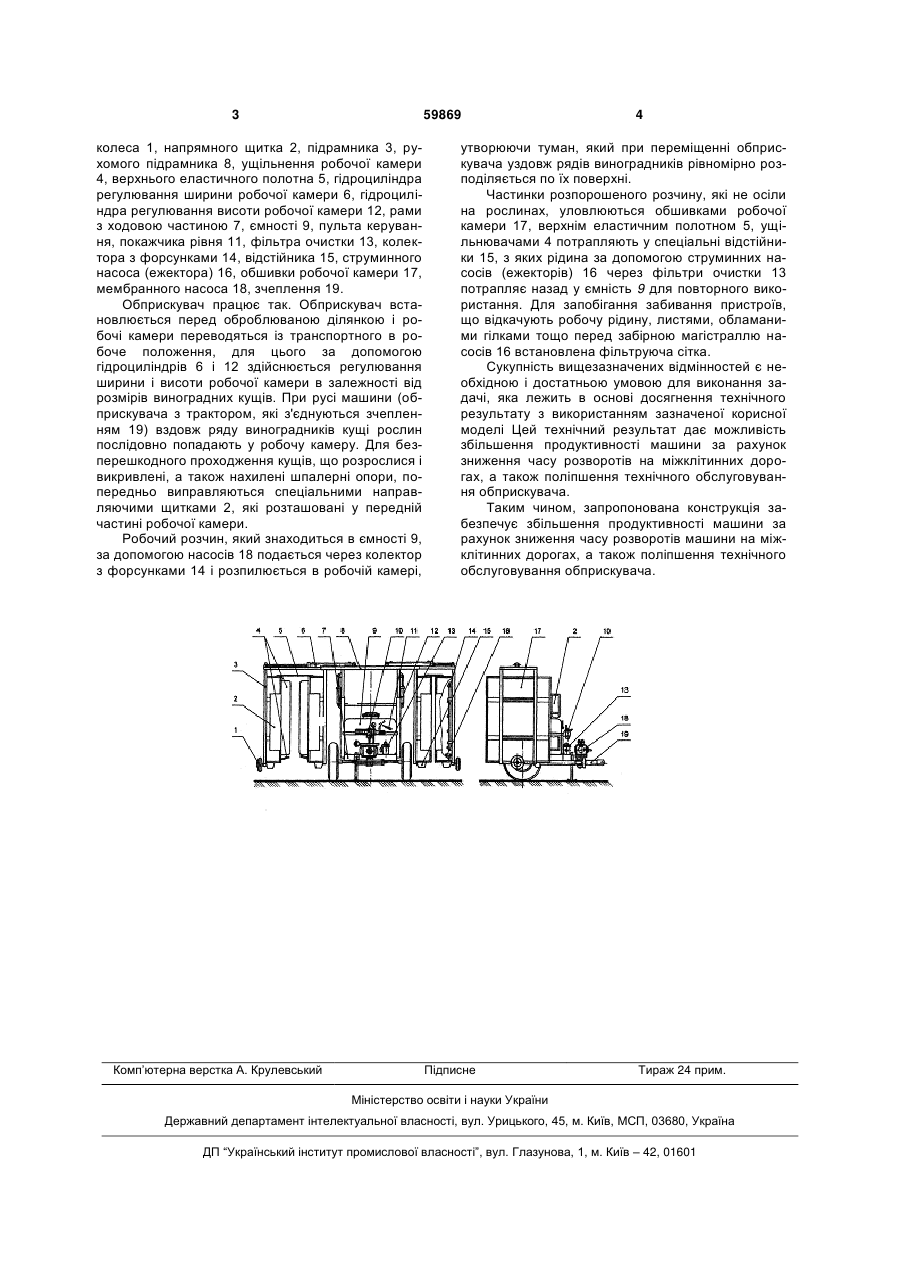

1. Обприскувач для обробітку виноградників розчинами отрутохімікатів в закритих камерах, що містить основну раму з місткістю для робочого розчину, апаратуру для подачі, очищення і регулювання витрати розчину, бічні робочі камери обладнані колекторами з форсунками, що розпилюють, і пристроями, що уловлюють розчин, і механізм повернення невикористаного розчину назад в ємність, який відрізняється тим, що основна рама обладнана незалежною ходовою частиною, а бокові стінки робочих камер обладнані додатковими опорними колесами, розташованими на деякій відстані від ґрунту. U 2 (19) 1 3 59869 колеса 1, напрямного щитка 2, підрамника 3, рухомого підрамника 8, ущільнення робочої камери 4, верхнього еластичного полотна 5, гідроциліндра регулювання ширини робочої камери 6, гідроциліндра регулювання висоти робочої камери 12, рами з ходовою частиною 7, ємності 9, пульта керування, покажчика рівня 11, фільтра очистки 13, колектора з форсунками 14, відстійника 15, струминного насоса (ежектора) 16, обшивки робочої камери 17, мембранного насоса 18, зчеплення 19. Обприскувач працює так. Обприскувач встановлюється перед оброблюваною ділянкою і робочі камери переводяться із транспортного в робоче положення, для цього за допомогою гідроциліндрів 6 і 12 здійснюється регулювання ширини і висоти робочої камери в залежності від розмірів виноградних кущів. При русі машини (обприскувача з трактором, які з'єднуються зчепленням 19) вздовж ряду виноградників кущі рослин послідовно попадають у робочу камеру. Для безперешкодного проходження кущів, що розрослися і викривлені, а також нахилені шпалерні опори, попередньо виправляються спеціальними направляючими щитками 2, які розташовані у передній частині робочої камери. Робочий розчин, який знаходиться в ємності 9, за допомогою насосів 18 подається через колектор з форсунками 14 і розпилюється в робочій камері, Комп’ютерна верстка А. Крулевський 4 утворюючи туман, який при переміщенні обприскувача уздовж рядів виноградників рівномірно розподіляється по їх поверхні. Частинки розпорошеного розчину, які не осіли на рослинах, уловлюються обшивками робочої камери 17, верхнім еластичним полотном 5, ущільнювачами 4 потрапляють у спеціальні відстійники 15, з яких рідина за допомогою струминних насосів (ежекторів) 16 через фільтри очистки 13 потрапляє назад у ємність 9 для повторного використання. Для запобігання забивання пристроїв, що відкачують робочу рідину, листями, обламаними гілками тощо перед забірною магістраллю насосів 16 встановлена фільтруюча сітка. Сукупність вищезазначених відмінностей є необхідною і достатньою умовою для виконання задачі, яка лежить в основі досягнення технічного результату з використанням зазначеної корисної моделі Цей технічний результат дає можливість збільшення продуктивності машини за рахунок зниження часу розворотів на міжклітинних дорогах, а також поліпшення технічного обслуговування обприскувача. Таким чином, запропонована конструкція забезпечує збільшення продуктивності машини за рахунок зниження часу розворотів машини на міжклітинних дорогах, а також поліпшення технічного обслуговування обприскувача. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
