Шпунтове огородження

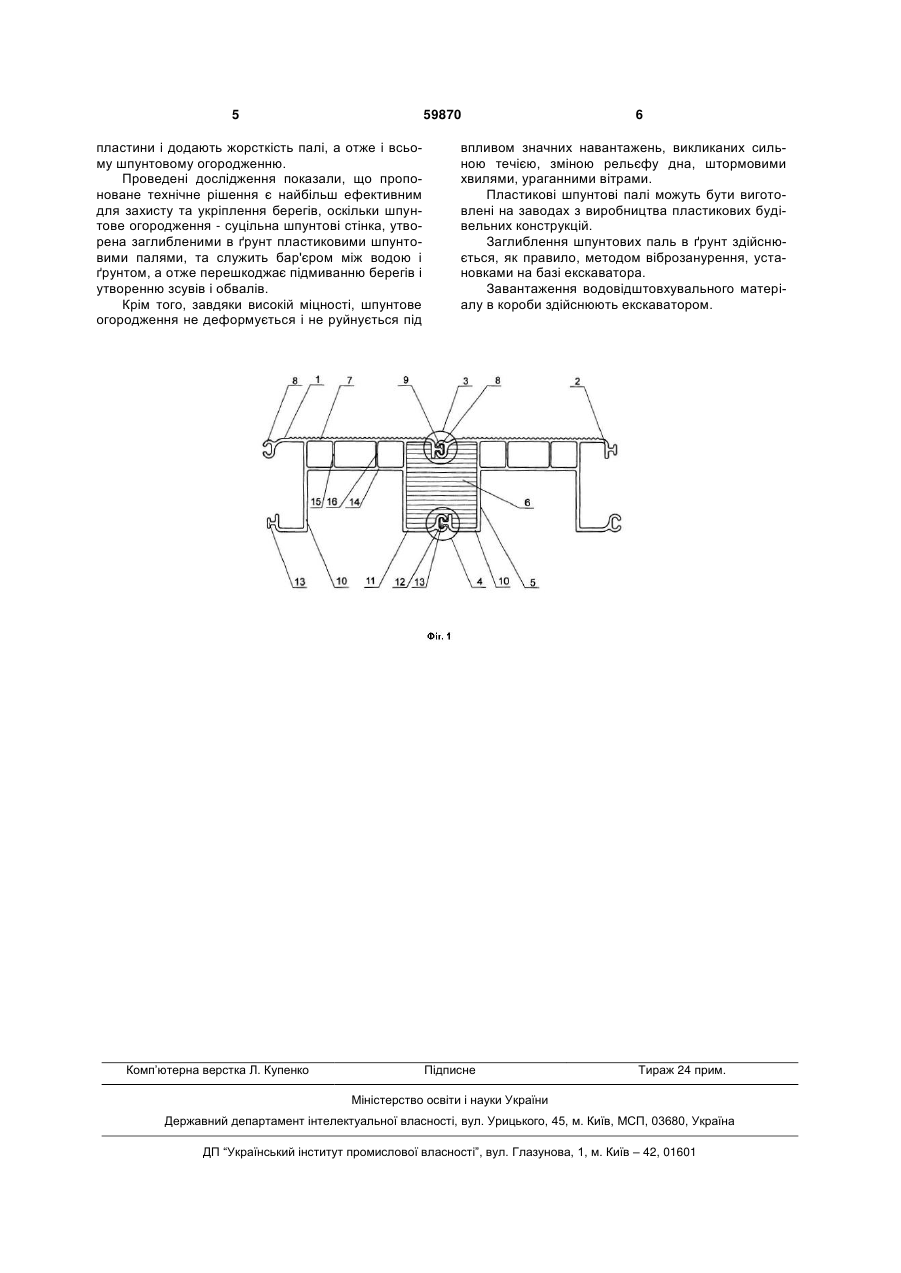

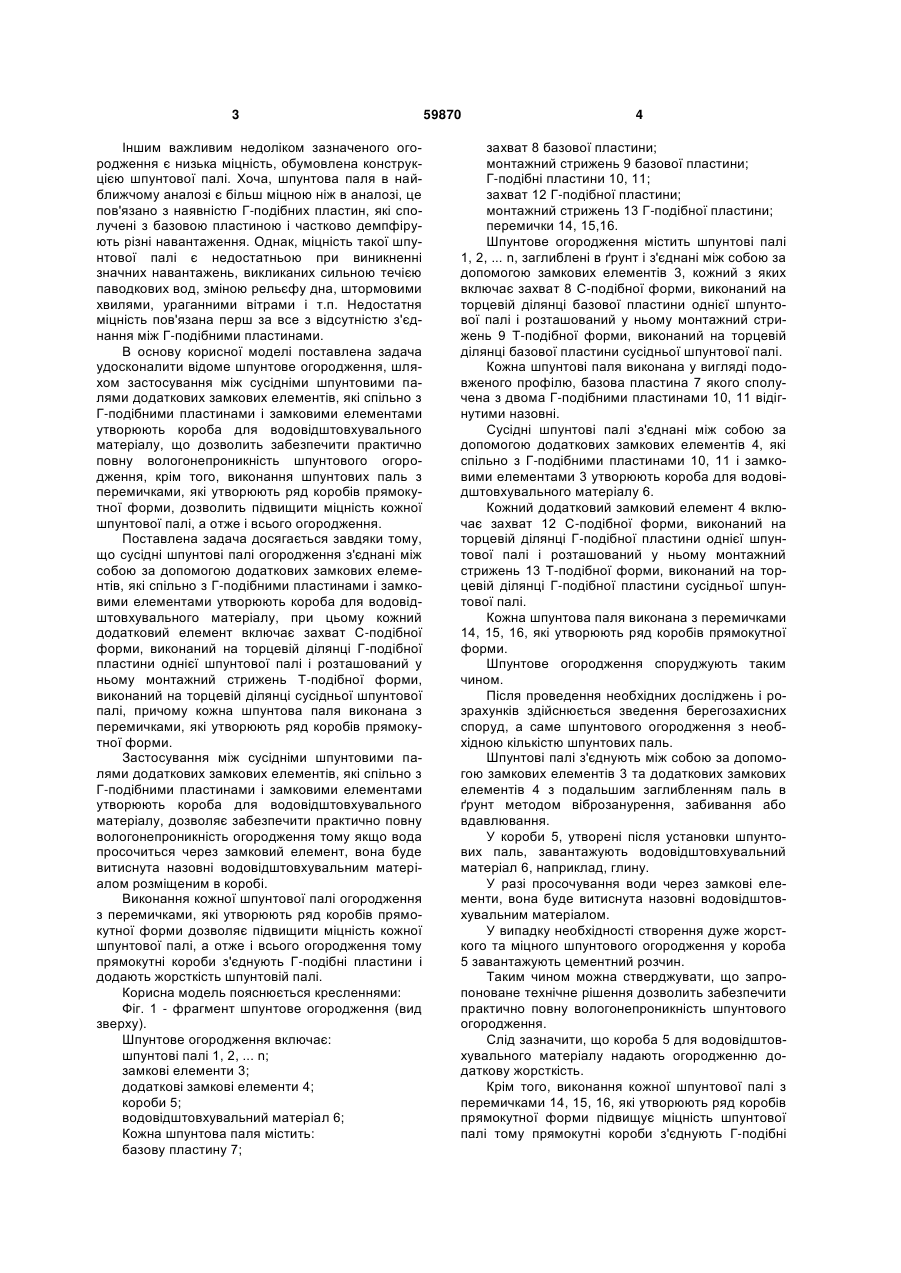

Шпунтове огородження, що містить шпунтові палі, заглиблені в ґрунт і з'єднані між собою за допомогою замкових елементів, кожний з яких включає захват С-подібної форми, виконаний на торцевій ділянці базової пластини однієї шпунтової палі і розташований у ньому монтажний стрижень Т-подібної форми, виконаний на торцевій ділянці базової пластини сусідньої шпунтової палі, при цьому кожна шпунтова паля виконана у вигляді подовженого профілю, базова пластина якого 3 Іншим важливим недоліком зазначеного огородження є низька міцність, обумовлена конструкцією шпунтової палі. Хоча, шпунтова паля в найближчому аналозі є більш міцною ніж в аналозі, це пов'язано з наявністю Г-подібних пластин, які сполучені з базовою пластиною і частково демпфірують різні навантаження. Однак, міцність такої шпунтової палі є недостатньою при виникненні значних навантажень, викликаних сильною течією паводкових вод, зміною рельєфу дна, штормовими хвилями, ураганними вітрами і т.п. Недостатня міцність пов'язана перш за все з відсутністю з'єднання між Г-подібними пластинами. В основу корисної моделі поставлена задача удосконалити відоме шпунтове огородження, шляхом застосування між сусідніми шпунтовими палями додаткових замкових елементів, які спільно з Г-подібними пластинами і замковими елементами утворюють короба для водовідштовхувального матеріалу, що дозволить забезпечити практично повну вологонепроникність шпунтового огородження, крім того, виконання шпунтових паль з перемичками, які утворюють ряд коробів прямокутної форми, дозволить підвищити міцність кожної шпунтової палі, а отже і всього огородження. Поставлена задача досягається завдяки тому, що сусідні шпунтові палі огородження з'єднані між собою за допомогою додаткових замкових елементів, які спільно з Г-подібними пластинами і замковими елементами утворюють короба для водовідштовхувального матеріалу, при цьому кожний додатковий елемент включає захват С-подібної форми, виконаний на торцевій ділянці Г-подібної пластини однієї шпунтової палі і розташований у ньому монтажний стрижень Т-подібної форми, виконаний на торцевій ділянці сусідньої шпунтової палі, причому кожна шпунтова паля виконана з перемичками, які утворюють ряд коробів прямокутної форми. Застосування між сусідніми шпунтовими палями додаткових замкових елементів, які спільно з Г-подібними пластинами і замковими елементами утворюють короба для водовідштовхувального матеріалу, дозволяє забезпечити практично повну вологонепроникність огородження тому якщо вода просочиться через замковий елемент, вона буде витиснута назовні водовідштовхувальним матеріалом розміщеним в коробі. Виконання кожної шпунтової палі огородження з перемичками, які утворюють ряд коробів прямокутної форми дозволяє підвищити міцність кожної шпунтової палі, а отже і всього огородження тому прямокутні короби з'єднують Г-подібні пластини і додають жорсткість шпунтовій палі. Корисна модель пояснюється кресленнями: Фіг. 1 - фрагмент шпунтове огородження (вид зверху). Шпунтове огородження включає: шпунтові палі 1, 2, ... n; замкові елементи 3; додаткові замкові елементи 4; короби 5; водовідштовхувальний матеріал 6; Кожна шпунтова паля містить: базову пластину 7; 59870 4 захват 8 базової пластини; монтажний стрижень 9 базової пластини; Г-подібні пластини 10, 11; захват 12 Г-подібної пластини; монтажний стрижень 13 Г-подібної пластини; перемички 14, 15,16. Шпунтове огородження містить шпунтові палі 1, 2, ... n, заглиблені в ґрунт і з'єднані між собою за допомогою замкових елементів 3, кожний з яких включає захват 8 С-подібної форми, виконаний на торцевій ділянці базової пластини однієї шпунтової палі і розташований у ньому монтажний стрижень 9 Т-подібної форми, виконаний на торцевій ділянці базової пластини сусідньої шпунтової палі. Кожна шпунтові паля виконана у вигляді подовженого профілю, базова пластина 7 якого сполучена з двома Г-подібними пластинами 10, 11 відігнутими назовні. Сусідні шпунтові палі з'єднані між собою за допомогою додаткових замкових елементів 4, які спільно з Г-подібними пластинами 10, 11 і замковими елементами 3 утворюють короба для водовідштовхувального матеріалу 6. Кожний додатковий замковий елемент 4 включає захват 12 С-подібної форми, виконаний на торцевій ділянці Г-подібної пластини однієї шпунтової палі і розташований у ньому монтажний стрижень 13 Т-подібної форми, виконаний на торцевій ділянці Г-подібної пластини сусідньої шпунтової палі. Кожна шпунтова паля виконана з перемичками 14, 15, 16, які утворюють ряд коробів прямокутної форми. Шпунтове огородження споруджують таким чином. Після проведення необхідних досліджень і розрахунків здійснюється зведення берегозахисних споруд, а саме шпунтового огородження з необхідною кількістю шпунтових паль. Шпунтові палі з'єднують між собою за допомогою замкових елементів 3 та додаткових замкових елементів 4 з подальшим заглибленням паль в ґрунт методом віброзанурення, забивання або вдавлювання. У короби 5, утворені після установки шпунтових паль, завантажують водовідштовхувальний матеріал 6, наприклад, глину. У разі просочування води через замкові елементи, вона буде витиснута назовні водовідштовхувальним матеріалом. У випадку необхідності створення дуже жорсткого та міцного шпунтового огородження у короба 5 завантажують цементний розчин. Таким чином можна стверджувати, що запропоноване технічне рішення дозволить забезпечити практично повну вологонепроникність шпунтового огородження. Слід зазначити, що короба 5 для водовідштовхувального матеріалу надають огородженню додаткову жорсткість. Крім того, виконання кожної шпунтової палі з перемичками 14, 15, 16, які утворюють ряд коробів прямокутної форми підвищує міцність шпунтової палі тому прямокутні короби з'єднують Г-подібні 5 59870 пластини і додають жорсткість палі, а отже і всьому шпунтовому огородженню. Проведені дослідження показали, що пропоноване технічне рішення є найбільш ефективним для захисту та укріплення берегів, оскільки шпунтове огородження - суцільна шпунтові стінка, утворена заглибленими в ґрунт пластиковими шпунтовими палями, та служить бар'єром між водою і ґрунтом, а отже перешкоджає підмиванню берегів і утворенню зсувів і обвалів. Крім того, завдяки високій міцності, шпунтове огородження не деформується і не руйнується під Комп’ютерна верстка Л. Купенко 6 впливом значних навантажень, викликаних сильною течією, зміною рельєфу дна, штормовими хвилями, ураганними вітрами. Пластикові шпунтові палі можуть бути виготовлені на заводах з виробництва пластикових будівельних конструкцій. Заглиблення шпунтових паль в ґрунт здійснюється, як правило, методом віброзанурення, установками на базі екскаватора. Завантаження водовідштовхувального матеріалу в короби здійснюють екскаватором. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
