Обприскувач

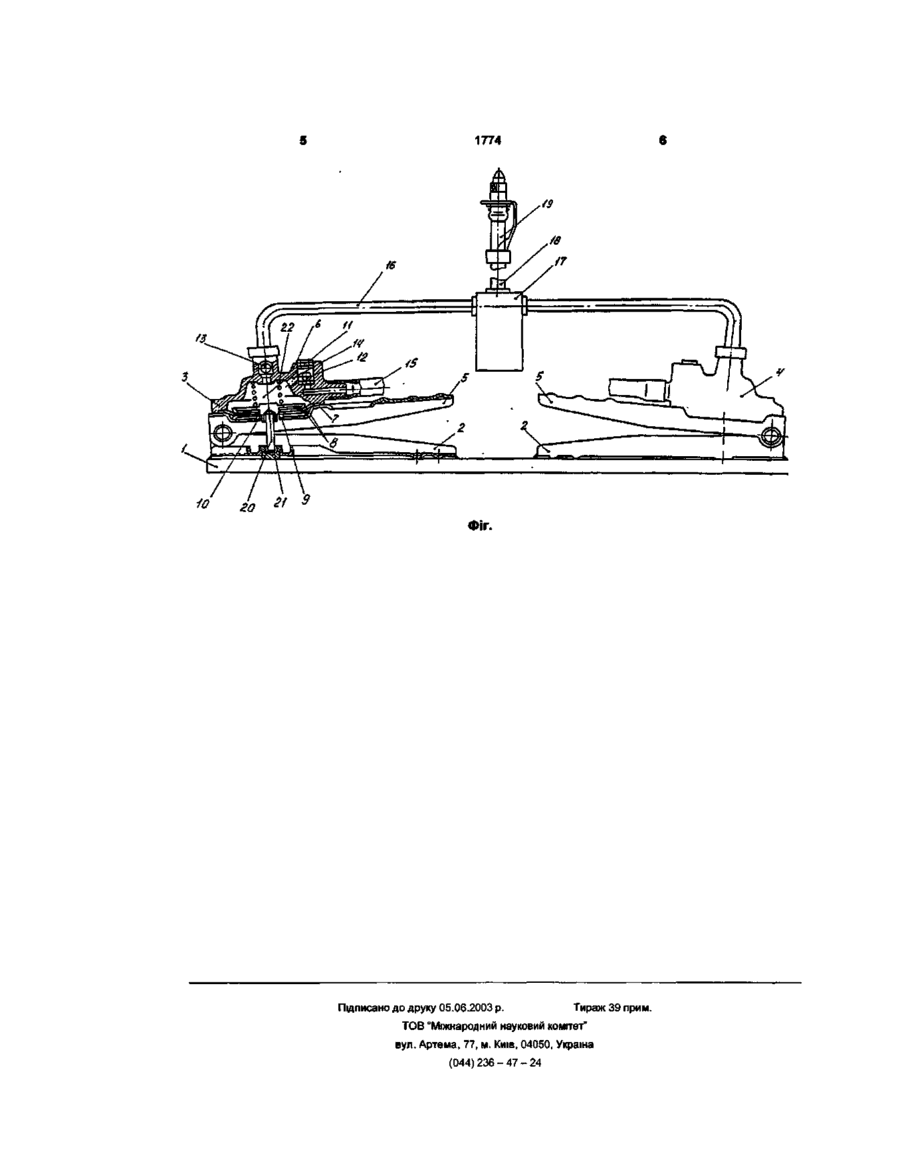

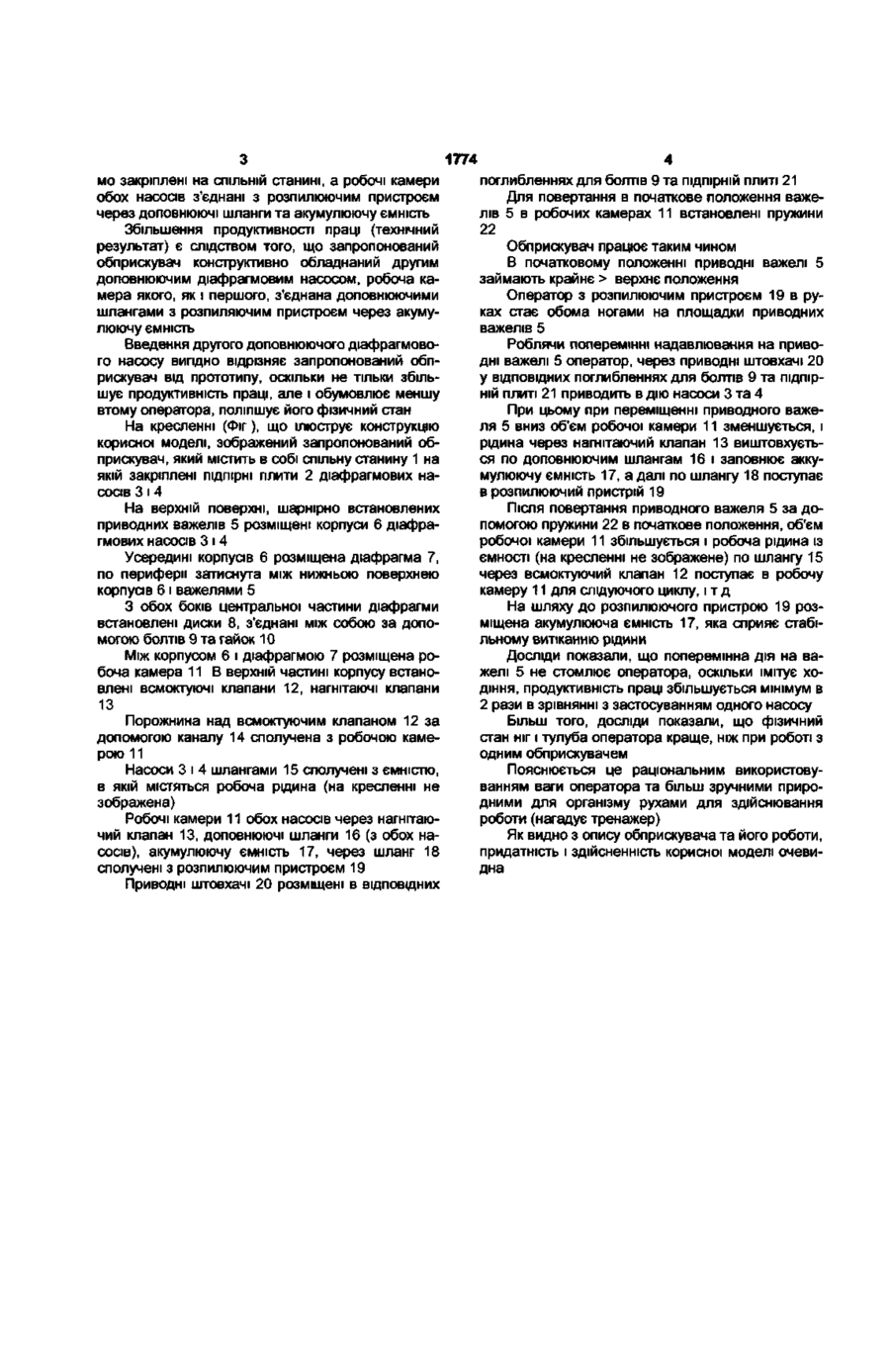

Обприскувач з ножним приводом, що містить в собі підпірну плиту, шарнірно встановлений на ній важіль, закріплений на ньому зверху діафрагмовий насос з робочою камерою, закритою знизу підпружиненою діафрагмою, штовхач, встановлений кінцями на підпірній плиті та діафрагмі, ємності для рідини та розпилюючий пристрій, з'єднаний з робочими камерами через шланги та зворотні клапани, який відрізняється тим, що обприскувач обладнаний додатковим насосом з важелем та підпірною плитою з заглибленням під штовхачі, причому підпірні плити обох діафрагмових насосів нерухомо закріплені на спільній станині, а їх робочі камери з'єднані з розпилюючим пристроєм через додаткові шланги та акумулюючу ємність. Корисна модель належить до приладів загального призначення для розпилювання і нанесення рідин та застосування в малярних роботах, в хімічній обробці дерев та інших предметів чи поверхонь. Відомі обприскувачі, наприклад, обприскувач по авторському свідоцтву СРСР № 657799, МПК А 01М 7/00, який прийнятий нами за прототип, або гідропульт з ножним приводом по авт. свід. СРСР № 680704, МПК А 01М 7/00. Вони містять в собі насос з усмоктуючим та нагнітаючим клапанами, а також ножний механізм управління. В гідропульті по авт. св. СРСР № 680704 складний механізм управління, що впливає на надійність та довговічність виробу. В цілому відомі обприскувачі не забезпечують зниження енерговитрат в процесі розпилювання рідини. З відомих обприскувачів прототипом за технічною суттю до корисної моделі, що пропонується, є обприскувач по авт. св. СРСР № 657799, опубліковане в БВ Госкомвинаходів СРСР № 15, за 1979р. Обприскувач містить в собі підпірну плиту, шарнірно встановлений на ній важіль, закріплений на ньому зверху діафрагмовий насос з робочою камерою, зачиненою знизу підпружиненою діафрагмою, штовхач, встановлений кінцями на підпірній плиті та діафрагмі, шланги, ємності для рідини та розпилюючий пристрій поєднаний робочими камерами, через зворотні клапани. Винахід використо вує для приводу насосу вагу оператора, для чого мається педаль та ремінь. Але в прототипі значною очевидною вадою є низька продуктивність праці, тому що у оператора здійснює корисну роботу тільки одна нога, яка знаходиться на педалі, а друга нога, яка не робить, знаходиться, як показує досвід, в статично напруженому стані. Це негативно впливає на фізичний стан, працездатність оператора, підвищує його стомлюваність, що в цілому знижує продуктивність праці. Задачею корисної моделі, що пропонується, є усунення вищезазначених недоліків шляхом створення конструкції обприскувача більш високої продуктивності праці, в якому встановлено другий діафрагмовий насос, що забезпечує збільшення продуктивності праці в два рази. Поставлена задача вирішується тим, що в запропонованому обприскувачі є підпірна плита, шарнірно встановлений на ній важіль, закріплений на ньому зверху діафрагмовий насос з робочою камерою, зачиненою знизу підпружиненою діафрагмою, штовхач, встановлений кінцями на підпірній плиті та діафрагмі, шланги, ємності для рідини та розпилюючий пристрій, поєднаний з робочими камерами через зворотні клапани, а також згідно конструкції корисної моделі, що пропонується до патентування, відрізняється тим, що містить в собі другий діафрагмовий насос з важелем і підпорною плитою з поглибленнями під штовхач, при цьому, підпірні плити обох діафрагмових насосів нерухо 1774 мо закріплені на СПІЛЬНІЙ станині, а робочі камери обох насосів з'єднані з розпилюючим пристроєм через доповнюючі шланги та акумулюючу ємність Збільшення продуктивності праці (технічний результат) є слідством того, що запропонований обприскувач конструктивно обладнаний другим доповнюючим діафрагмовим насосом, робоча камера якого, як і першого, з'єднана доповнюючими шлангами з розпиляючим пристроєм через акумулюючу ємність Введення другого доповнюючого діафрагмового насосу вигідно відрізняє запропонований обприскувач від прототипу, оскільки не тільки збільшує продуктивність праці, але і обумовлює меншу втому оператора, поліпшує його фізичний стан На кресленні (Фіг), що ілюструє конструкцію корисної моделі, зображений запропонований обприскувач, який містить в собі спільну станину 1 на якій закріплені підпірні плити 2 діафрагмових насосів 3 і 4 На верхній поверхні, шарнірно встановлених приводних важелів 5 розміщені корпуси 6 діафрагмових насосів 3 і 4 Усередині корпусів 6 розміщена діафрагма 7, по периферії затиснута між нижньою поверхнею корпусів 6 і важелями 5 З обох боків центральної частини діафрагми встановлені диски 8, з'єднані між собою за допомогою болтів 9 та гайок 10 Між корпусом 6 і діафрагмою 7 розміщена робоча камера 11 В верхній частині корпусу встановлені всмоктуючі клапани 12, нагнітаючі клапани 13 Порожнина над всмоктуючим клапаном 12 за допомогою каналу 14 сполучена з робочою камерою 11 Насоси 3 і 4 шлангами 15 сполучені з ємністю, в якій містяться робоча рідина (на кресленні не зображена) Робочі камери 11 обох насосів через нагнітаючий клапан 13, доповнюючі шланги 16 (з обох насосів), акумулюючу ємність 17, через шланг 18 сполучені з розпилюючим пристроєм 19 Приводні штовхачі 20 розміщені в ВІДПОВІДНИХ поглибленнях для болтів 9 та підпірній плиті 21 Для повертання в початкове положення важелів 5 в робочих камерах 11 встановлені пружини 22 Обприскувач працює таким чином В початковому положенні приводні важелі 5 займають крайнє > верхнє положення Оператор з розпилюючим пристроєм 19 в руках стає обома ногами на площадки приводних важелів 5 Роблячи поперемінні надавлювання на приводні важелі 5 оператор, через приводні штовхачі 20 у ВІДПОВІДНИХ поглибленнях для болтів 9 та підпірній плиті 21 приводить в дію насоси 3 та 4 При цьому при переміщенні приводного важеля 5 вниз об'єм робочої камери 11 зменшується, і рідина через нагнітаючий клапан 13 виштовхується по доповнюючим шлангам 16 і заповнює аккумулюючу ємність 17, а далі по шлангу 18 поступає в розпилюючий пристрій 19 Після повертання приводного важеля 5 за допомогою пружини 22 в початкове положення, об'єм робочої камери 11 збільшується і робоча рідина із ємності (на кресленні не зображене) по шлангу 15 через всмоктуючий клапан 12 поступає в робочу камеру 11 для слідуючого циклу, і т д На шляху до розпилюючого пристрою 19 розміщена акумулююча ємність 17, яка сприяє стабільному витіканню рідини Досліди показали, що поперемінна дія на важелі 5 не стомлює оператора, оскільки імітує ходіння, продуктивність праці збільшується мінімум в 2 рази в зрівнянні з застосуванням одного насосу Більш ТОГО, ДОСЛІДИ показали, що фізичний стан ніг і тулуба оператора краще, ніж при роботі з одним обприскувачем Пояснюється це раціональним використовуванням ваги оператора та більш зручними природними для організму рухами для здійснювання роботи (нагадує тренажер) Як видно з опису обприскувача та його роботи, придатність і здійсненність корисної моделі очевидна 1774 ІО \ \ 20 21 9 Фіг. Підписано до друку 05.06.2003 p. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
