Затискний патрон

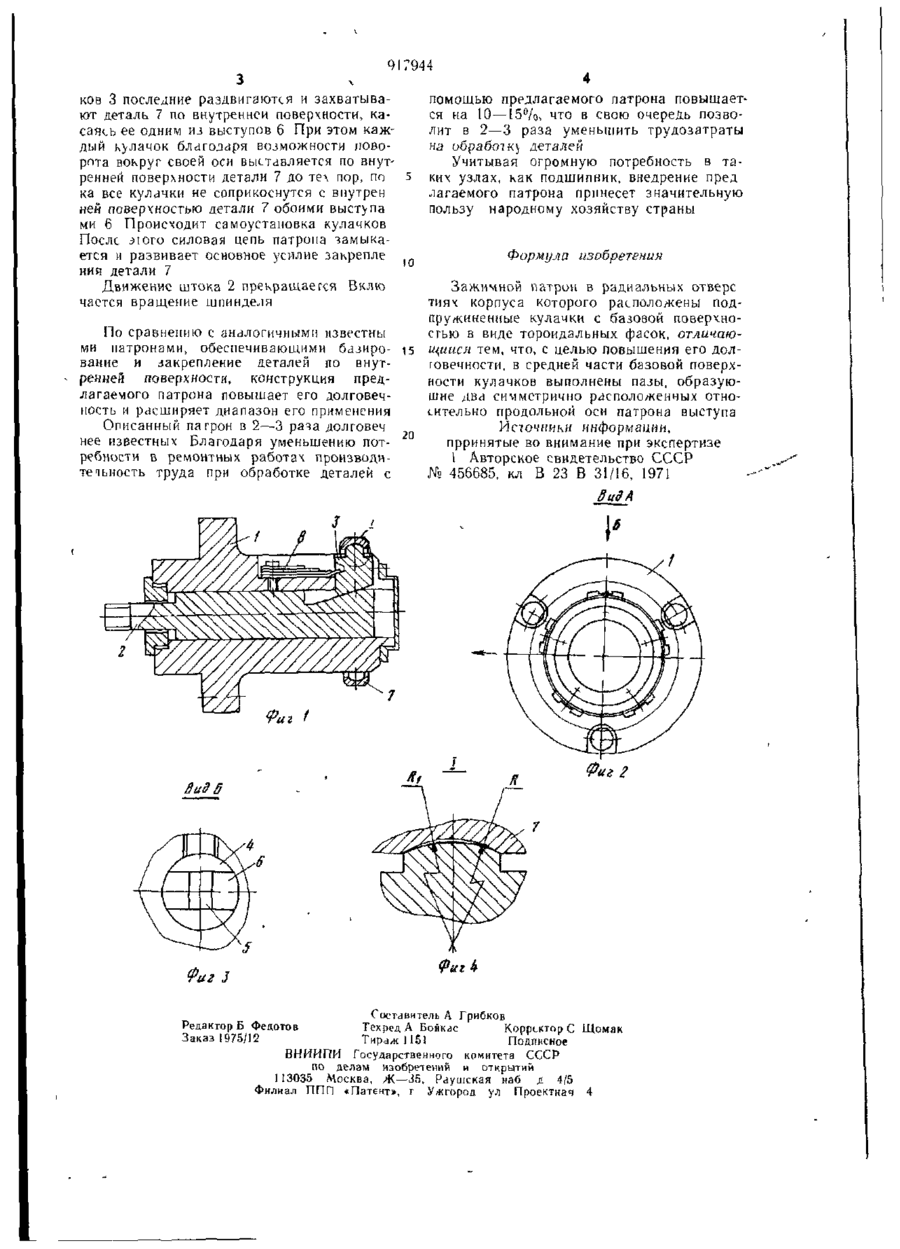

Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид ву — (22) Заявлено 24 05 79 (21) 2769219/25-08 с присоединением заявки № — Государственный комитет СССР ПО делам изобретений и открытий (72) Авторы изобретения (71) Заявитель (51) М Кл J В 23 В 31/16 (23) Приоритет — Опубликовано 07 04 82 Бюллетень № 13 Дата опубликования описания 17 04 82 (53) УДК62І 941 .3 (088.8) В К- Запорожец, П А. Поддубный и Л А Привалов Киевское специальное конструкторское бюро многошпинясмьных автоматов (54) ЗАЖИМНОЙ ПАТРОН 1 Изобретение относится к металлообра кими, на одном из торцов имеют скос, соотботке и может быть использовано при закрепветствующий наклонной плоскости штока 2, лении колец шарикоподшипников а на другом — наружном — выполнены две Известен зажимной патрон, в радиаль лыски 4'и паз 5, образуя таким образом два ных отверстиях корпуса которою располосимметричных относительно продольной оси жены подпружиненные кулачки с базовой патрона выступа 6 При закреплении, наприповерхность в виде тороидальных фасок [I] мер, наружных колец шарикоподшипников При тгком исполнении низка стойкость выступы выполнены 8 форме части поверхкулачков из-за значительных контактных ности тора, ось которою совпадает с осью напряжений между тороидальной поверхпатрона При УТОМ радиус поперечного сеностью кулачков и поверхностью закрепляечения тора Ri несколько больше радиуса R 10 мой детали поперечного сечения внутренней поверхнос Цель изобретении — повышение долгоги детали 7 Кулачки 3 поджимаются к што вечности патрона ку 2 с помощью рессорных пружин 8, расПоставленная цель достигается гсч, что положенных, в корпусе 1 патрона в средней части базовой поверхности ку Работаеі предлагаемый патрон спсі\ ю лачков выполнены пазы, образующие два 15 П1им образом симметрично расположенных относительно При включении привода шпинделя станпродольной оси патрона выступа. ка на разжим шток 2 патрона перемешаНа фиг 1 представлен патрон в разрезе, ется слева направо (в плоскости чертежа! на фиг 2 — вид А фиг 1, на фиг 3 — вид Кулачки 3 под действием рессорных пру Б фиі 2, на фиг. 4 — узел I фиг. 1 жин 8 перемещаются внутрь корпуса I ЗаВ корпусе 1 размещены шток 2 с наклон- 20 тем на патрон устанавливают деталь 7 и включают привод шпинделя станка на заными плоскостями, связанный с приводом жим детали Шток 2 начинает перемещаться шпинделя станка, и кулачки 3 Последние справа налево, и за счет взаимодействия насвободно установлены в цилиндрических отклонных плоскостей штока 2 и скосов кулачверстиях корпуса выполнены цилиндричес 917944 ков 3 последние раздвигаются и захватывают деталь 7 по внутренней поверхности, касаясь ее одним из выступов 6 При этом каждый кулачок благодаря возможности поворота вокруг своей оси выставляется по внутренней поверхности детали 7 до тех пор, по ка все кулачки не соприкоснутся с внутрен ней поверхностью детали 7 обоими выступа ми 6 Происходит самоустановка кулачков После ІІОГО силовая цепь патрона замыкается и развивает основное усилие закрепле ния детали 7 Движение штока 2 прекращается Вклю чается вращение шпинделя помощью предлагаемого патрона повышается на 10—15%, что в свою очередь позволит в 2—3 раза уменьшить трудозатраты на обработку деталей Учитывая огромную потребность в таких узлах, как подшипник, внедрение пред латаемого патрона принесет значительную пользу народному хозяйству страны Формула изобретения Зажимной патрон в радиальных отверс тиях корпуса которого расположены подпружиненные кулачки с базовой поверхноПо сравнению с аналогичными известны стью в виде тороидальных фасок, отличаюми патронами, обеспечивающими базиро- 15 щийся тем, что, с целью повышения его долвание и закрепление деталей по внутговечности, в средней части базовой поверхренней поверхности, конструкция предности кулачков выполнены пазы, образуюлагаемого патрона повышает его долговечщие два симметрично расположенных отноность и расширяет диапазон его применения сительно продольной оси патрона выступа Описанный па грон в 2—3 раза долговеч Источники информации, нее известных Благодаря уменьшению пот- 20 прринятые во внимание при экспертизе ребности в ремонтных работах производи1 Авторское свидетельство СССР те чьность труда при обработке деталей с № 456685, кл В 2 3 В 31/І6, І971 8 ид А Фиг 2 Вид 5 Фиг 3 Составитель Д Грибков Редактор Б Федотов Техред А Бойкас KopptKTop С Щомак Заказ 1975/12 Тираж 1151 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж—35, Раушскаянаб д 4/5 Филиал ППП «Патент», г Ужгород ул Проектная 4
