Свердлювальний патрон

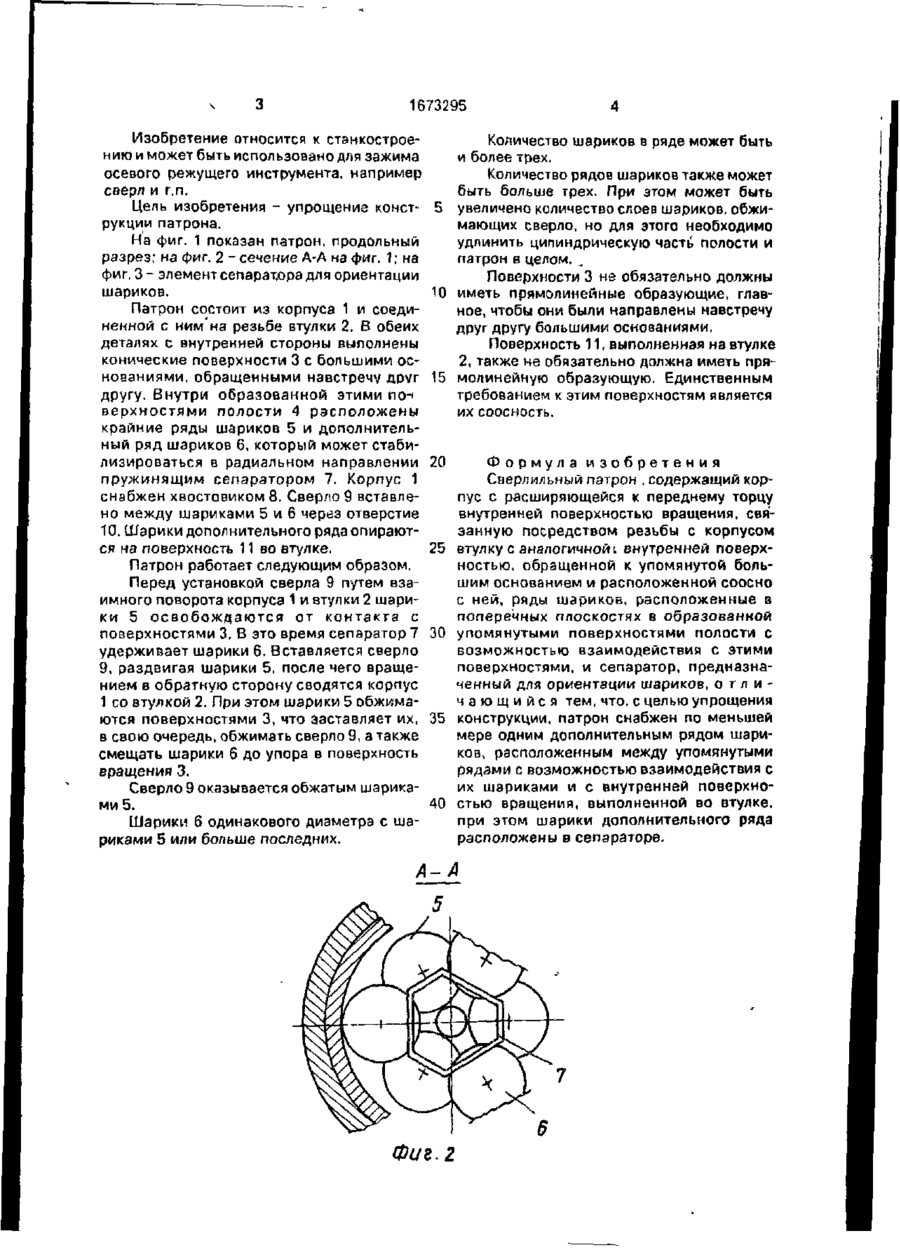

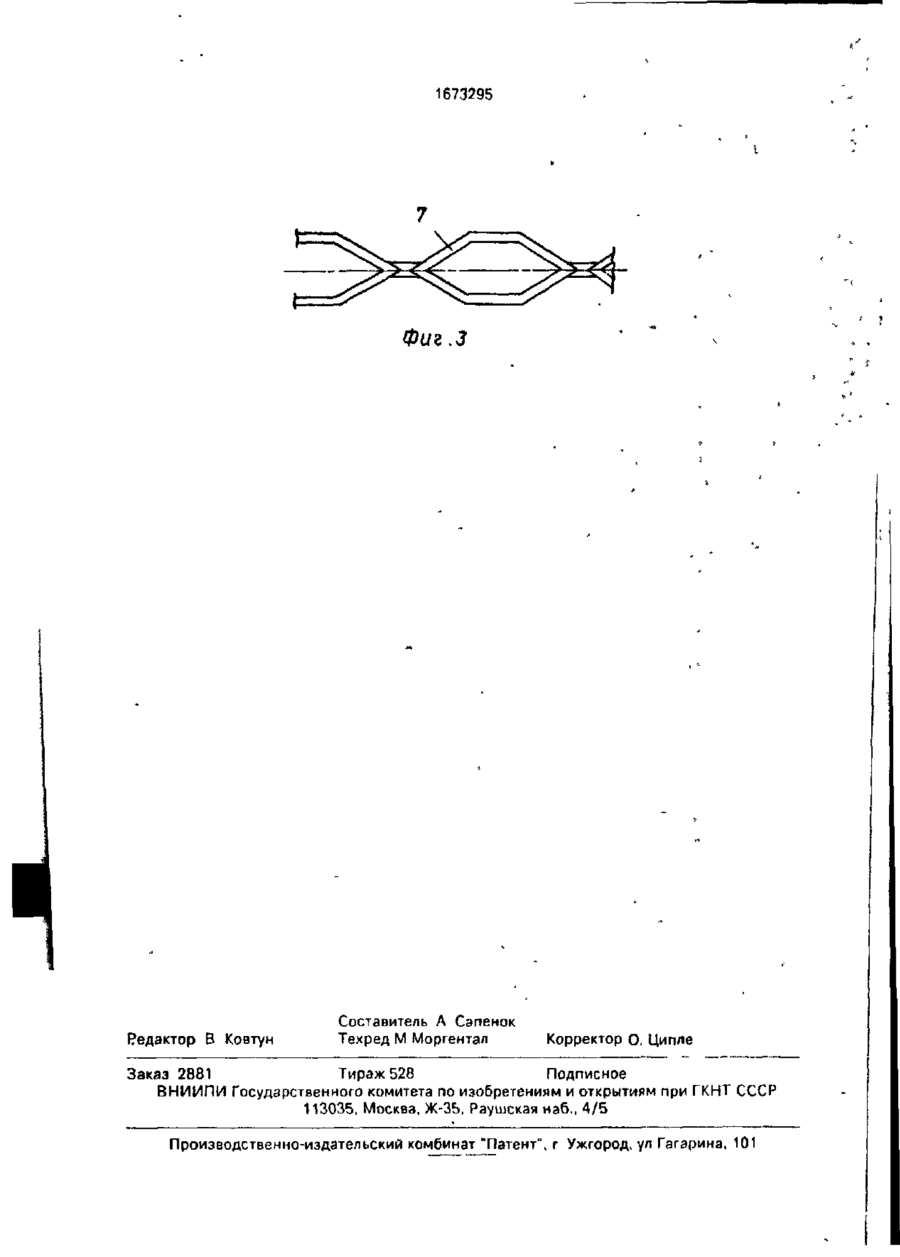

Изобретение относится к станкостроению и может быть использовано для зажима осевого режущего инструмента, например сверл и т.п. Целью изобретения является упрощение конструкции сверлильного патрона. Патрон содержит корпус 1 и связан ную с ним посредством резьбы втулку 2. В корпусе и во втулке выполнены конические поверхности 3 с большими основаниями, обращенными друг к другу. В образованной этими поверхностями полости расположены крайние ряды шариков 5 и между ними ряд шариков 6 в сепараторе 7. Шарики 5 взаимодействуют с поверхностями 3, а шарики 6 - с поверхностью 11 во втулке и с шариками крайних рядов. При вращении втулки 2 при установленном в отверстие 10 сверле 9 шарики 5, взаимодействуя с поверхностями 3 и с шариками 6, приближаются к оси патрона или удаляются от нее, соответственно зажимая или освобождая сверло 9. 3 ил. о» со ел Фиг. г 1673295 Изобретение относится к станкостроению и может быть использовано для зажима осевого режущего инструмента, например сверл и г.п. Цель изобретения - упрощение конст- 5 рукции патрона. На фиг. 1 показан патрон, продольный разрез; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - элемент сепаратора для ориентации шариков. 10 Патрон состоит из корпуса 1 и соединенной с ним'на резьбе втулки 2. В обеих деталях с внутренней стороны выполнены конические поверхности 3 с большими основаниями, обращенными навстречу ДРУГ 15 другу. Внутри образованной этими по-< верхностями полости 4 расположены крайние ряды шариков 5 и дополнительный ряд шариков 6, который может стабилизироваться в радиальном направлении 20 пружинящим сепаратором 7. Корпус 1 снабжен хвостовиком 8. Сверло 9 вставлено между шариками 5 и 6 через отверстие 10. Шарики дополнительного ряда опираются на поверхность 11 во втулке. 25 Патрон работает следующим образом. Перед установкой сверла 9 путем взаимного поворота корпуса 1 и втулки 2 шарики 5 освобождаются от контакта с поверхностями З, В это время сепаратор 7 30 удерживает шарики 6. Вставляется сверло 9, раздвигая шарики 5, после чего вращением в обратную сторону сводятся корпус 1 со втулкой 2. При этом шарики 5 обжимаются поверхностями 3, что заставляет их, 35 в свою очередь, обжимать сверло 9, а также смещать шарики 6 до упора в поверхность вращения 3. Сверло 9 оказывается обжатым шариками 5. 40 Шарики 6 одинакового диаметра с шариками 5 или больше последних. Количество шариков в ряде может быть и более трех. Количество рядов шариков также может быть больше трех. При этом может быть увеличено количество слоев шариков, обжимающих сверло, но для этого необходимо удлинить цилиндрическую часть полости и патрон в целом._ Поверхности 3 не обязательно должны иметь прямолинейные образующие, главное, чтобы они были направлены навстречу друг другу большими основаниями. Поверхность 11, выполненная на втулке 2, также не обязательно должна иметь прямолинейную образующую. Единственным требованием к этим поверхностям является их соосность. Формула изобретения Сверлильный патрон , содержащий корпус с расширяющейся к переднему торцу внутренней поверхностью вращения, связанную посредством резьбы с корпусом втулку с аналогичной L внутренней поверхностью, обращенной к упомянутой большим основанием и расположенной соосно с ней, ряды шариков, расположенные з поперечных плоскостях в образованной упомянутыми поверхностями полости с возможностью взаимодействия с этими поверхностями, и сепаратор, предназначенный для ориентации шариков, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, патрон снабжен по меньшей мере одним дополнительным рядом шариков, расположенным между упомянутыми рядами с возможностью взаимодействия с их шариками и с внутренней поверхностью вращения, выполненной во втулке, при этом шарики дополнительного ряда расположены в сепараторе. Фиг. 2 1673295 Фиг .J Редактор В Ковтун Составитель Л Сэпенок Техред М Моргентал Корректор О- Ципле Заказ 2881 Тираж 528 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-ЗЬ, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
