Відцентровий млин

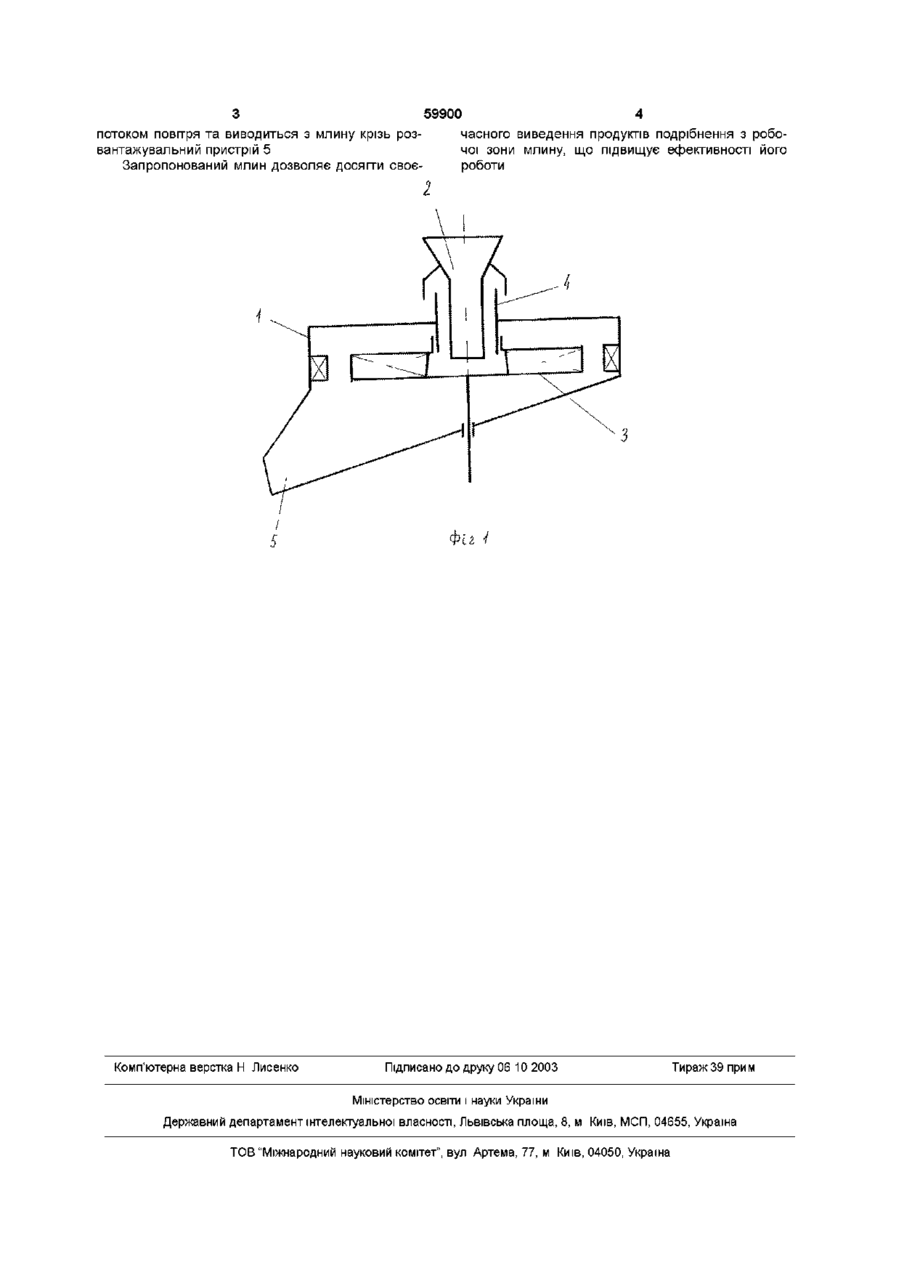

Відцентровий млин, що містить корпус з завантажувальним отвором та ротор, який відрізняється тим, що він додатково має повітрозабірний пристрій, який розміщений концентрично завантажувальному отвору та сполучений з ротором Винахід відноситься до техніки, що використовується для здріблення сипких матеріалів і може застосовуватися при здрібленні зерна на комбікорм Відомий відцентрований млин, який містить корпус, у середині якого на вертикальному валі встановлено горизонтальний диск з робочими виступами, а на внутрішній поверхні корпуса розміщені відбійні плити [Барон Л И , Хмельковский И Е Разрушаемость горных пород свободным ударом М Наука, 1971] Недоліком відомого млина є високе переподрібнення матеріалу обумовлене неможливість швидкого відводу продуктів здріблення з робочої зони у зв'язку з недостатнім потоком повітря, що потрапляє крізь завантажувальний отвір разом з потоком матеріалу Найбільш близьким по технічній сутності є відцентровий млин, що вміщує корпус з завантажувальним отвором та ротор [А с СССР №1827286, В02С13/14, Б И №26, 1993р] Недоліком цього млину є низька аераційна здатність, що обумовлена зниженням об'єму повітря, що проходить крізь завантажувальний отвір млину у зв'язку з його перекриттям матеріалом Технічним завданням винаходу є удосконалення відцентрованого млину, в якому за рахунок введення повітрязаборного пристрою досягається покращення умов виведення продуктів подрібнення з млину, здійснюється аерація робочої зони незалежно від перекриття завантажувального отвору матеріалом, що подрібнюється Поставлене завдання досягається тим, що відцентрований млин, який містить корпус з завантажувальним отвором та ротор згідно з винаходом, додатково містить повітрязаборний пристрій, розміщений концентрично завантажувальному отвору та сполучений з ротором, що дозволяє підвищити вентиляційну спроможність млину та покращити умови виведення продуктів подрібнення з млину На фіг 1 схематично зображено відцентровий млин Відцентровий млин містить корпус 1 з завантажувальним отвором 2 та ротор 3 з лопатями Концентрично завантажувальному отвору 2 розміщено повітрязаборний пристрій 4 (наприклад з зовнішньої сторони завантажувального отвору) який сполучено з ротором 3 Для виведення готового продукту млин має розвантажувальний пристрій 5 Млин працює таким чином Матеріал подається у завантажувальний отвір 2 корпусу 1 та крізь нього попадає на ротор 3, що обертається Підхвачений лопатями матеріал викидається з ротора 3, при цьому здійснюється його руйнування шляхом удару За термін подання матеріалу у завантажувальний отвір 2 переріз останнього зменшується, що не дає змоги продуктам здрібнення покинути робочу зону і призводить до переподрібнення Наявність додаткового повітрозаборного пристрою 4 дозволяє здійснювати забір повітря з для аерації робочої зони незалежно від перекриття завантажувального отвору 2 матеріалом У разі цього забезпечується постійна вентиляція робочої зони та своєчасне виведення готового продукту з млину Зовнішнє, концентричне розміщення повітрозаборного пристрою 4 по відношенню до завантажувального отвору 2 забезпечує зручність подання матеріалу у млин та устраняє перекриття їм повітрозабірника Здрібнений продукт відноситься О о о> о> ю 59900 часного виведення продуктів подрібнення з робочої зони млину, що підвищує ефективності його роботи потоком повітря та виводиться з млину крізь розвантажувальний пристрій 5 Запропонований млин дозволяє досягти своє1 Комп'ютерна верстка Н Лисенко Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
