Відцентровий млин

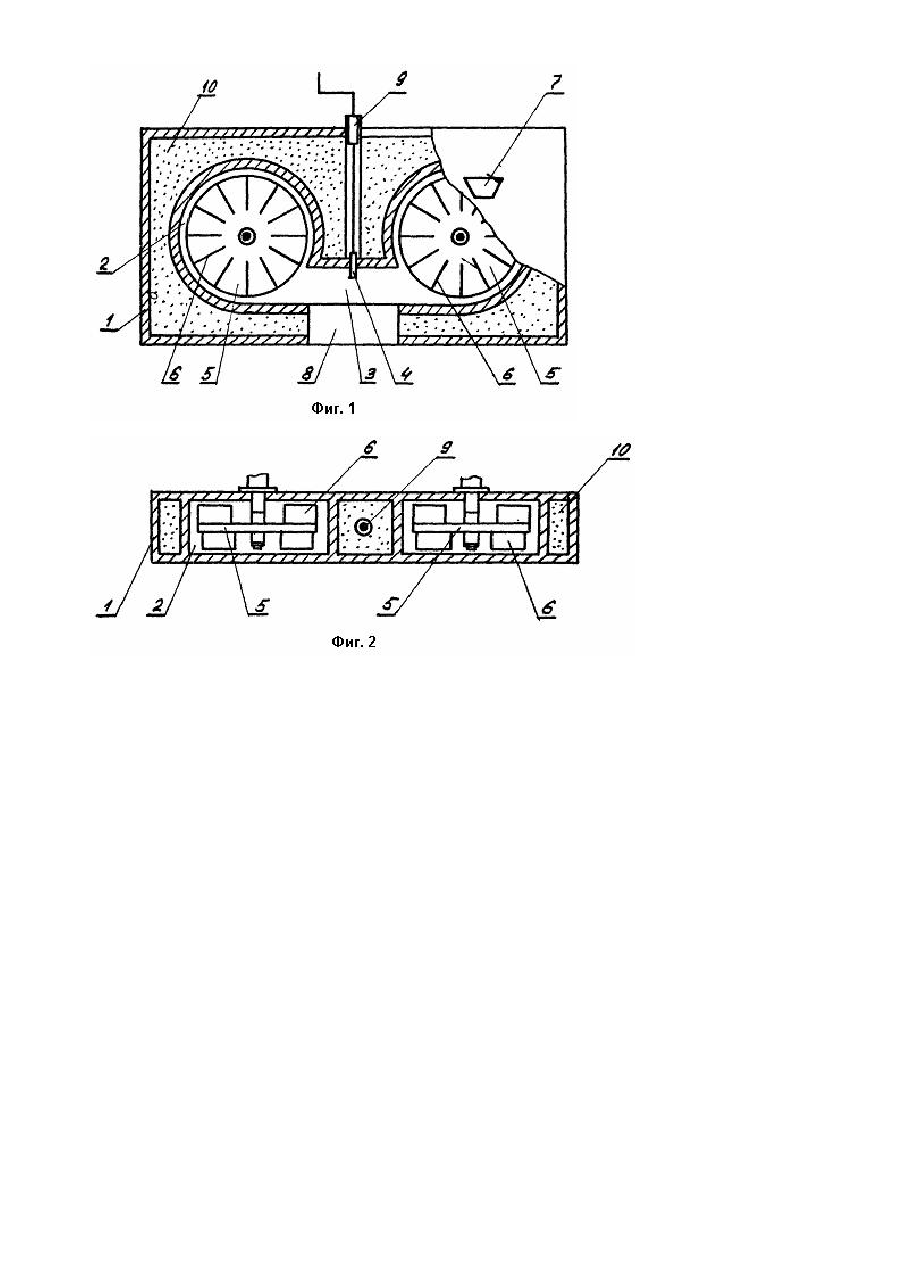

Изобретение относится к оборудованию для тонкого измельчения различных материалов и может быть использовано в промышленности строительных материалов. Наиболее близкой по технической сущности к изобретению является центробежная мельница, содержащая полый корпус с двумя размольными камерами, соединенными между собой тангенциальным каналом, снабженным размещенной между роторами отбойной плитой, размещенные в каждой камере роторы с разгонными лопатками, загрузочные патрубки для каждой камеры и расположенный в канале равноудаленный от осей вращения роторов выгрузочный патрубок [1]. Недостатком этой мельницы является невозможность регулировки тонкости помола материала, т.к. устройство не обеспечивает возможность регулирования скорости соударения частиц в тангенциальном канале, и высокий уровень шума (до 80 Дб) при ее эксплуатации, возникающий в результате неизбежной вибрации корпуса и ударов измельчаемого материала о лопатки, стенки размольной камеры и отбойные плиты. В результате этого эксплуатация мельницы должна осуществляться в изолированных помещениях, что связано с дополнительными материальными затратами. Кроме этого, вибрация корпуса снижает надежность и долговечность отдельных узлов мельницы. В основу изобретения поставлена задача усовершенствовать центробежную мельницу путем обеспечения возможности изменения площади поверхности плиты в тангенциальном канале, чем обеспечивается регулировка тонкости помола материалов и за счет этого повышение надежности. Поставленная задача решается тем, что в центробежной мельнице, содержащей корпус с двумя размольными камерами, соединенными между собой тангенциальным каналом и размещенной в нем отбойной плитой, причем в каждой камере расположены роторы с разгонными лопатками, загрузочные патрубки и выгрузочный патрубок, согласно изобретению, отбойная плита выполнена в сечении в виде прямоугольной пластины, размещена в плоскости, перпендикулярной прямой, соединяющей центры вращения роторов, с возможностью вертикального перемещения в тангенциальном канале, а корпус заполнен упругим звукопоглощающим и виброгасящим материалом, При вводе части отбойной плиты в тангенциальный канал, часть частиц ударяется о плиту со скоростью в 2 раза ниже, чем скорость соударения частиц в противотоке без плиты, соответственно, крупность этих частиц в смеси выше. Таким образом, изменением площади поверхности плиты в тангенциальном канале регулируют тонкость помола материала. На фиг. 1 схематично изображена центробежная мельница, разрез по вертикали; на фиг. 2 - вид сверху фи г. 1. Мельница содержит полый корпус 1 с двумя размольными камерами 2, соединенными между собой тангенциальным каналом 3, в котором расположена отбойная плита 4. В каждой размольной камере 2 расположены вращающиеся навстречу друг др угу роторы 5 с разгонными лопатками 6. Отбойная плита 4 выполнена в виде прямоугольной пластины, размещенной в плоскости, перпендикулярной прямой, соединяющей центры вращения роторов. Мельница снабжена двумя загрузочными патрубками 7 для подачи измельчаемого материала в размольные камеры 2 и выгрузочным патрубком 8, расположенным в тангенциальном канале 3. Отбойная плита 4 при помощи устройства 9 вертикально перемещается в тангенциальном канале 3. Полость корпуса 1 заполнена засыпкой 10 из звукопоглощающего и виброгасящего материала. Мельница работает следующим образом. Измельчаемый материал через загрузочные патрубки 7 одновременно подается в размольные камеры 2 на разгонные лопатки 6 роторов 5. Частицы материала за счет центробежных сил и сил трения накапливаются на лопатках, скользят по ним и отбрасываются навстречу друг другу с обоих роторов в тангенциальный канал 3. В тангенциальном канале 3 частицы материала разрушаются при высокоскоростном соударении друг с другом и выгружаются через выгрузочный патрубок 8. Регулирование тонкости помола материала осуществляется путем вертикального перемещения отбойной плиты 4 в тангенциальный канал 3 при помощи устройства 9, содержащего вращающийся винт с шарнирно закрепленной на нем плитой. При полном выводе отбойной плиты 4 из тангенциального канала 3 скорость соударения частиц материала максимальная и тонкость помола материала также максимальная. При вводе части отбойной плиты 4 в тангенциальный канал 3 часть частиц ударяется о плиту со скоростью в 2 раза ниже, чем скорость соударения частиц в противотоке без плиты и, соответственно, крупность этих частиц в смеси выше. Таким образом, изменением площади поверхности плиты в тангенциальном канале регулируют тонкость помола материала. Вертикальное перемещение отбойной плиты в тангенциальном канале мельницы дает возможность регулировать тонкость помола материала с размером частиц материала в диапазоне 5-50 мкм. Наличие засыпки внутри корпуса позволяет снизить уровень звукового давления с 80 до 60 Дб, т.е. на 25%, и улучшить эксплуатационные характеристики.
