Пристрій для піднімання води

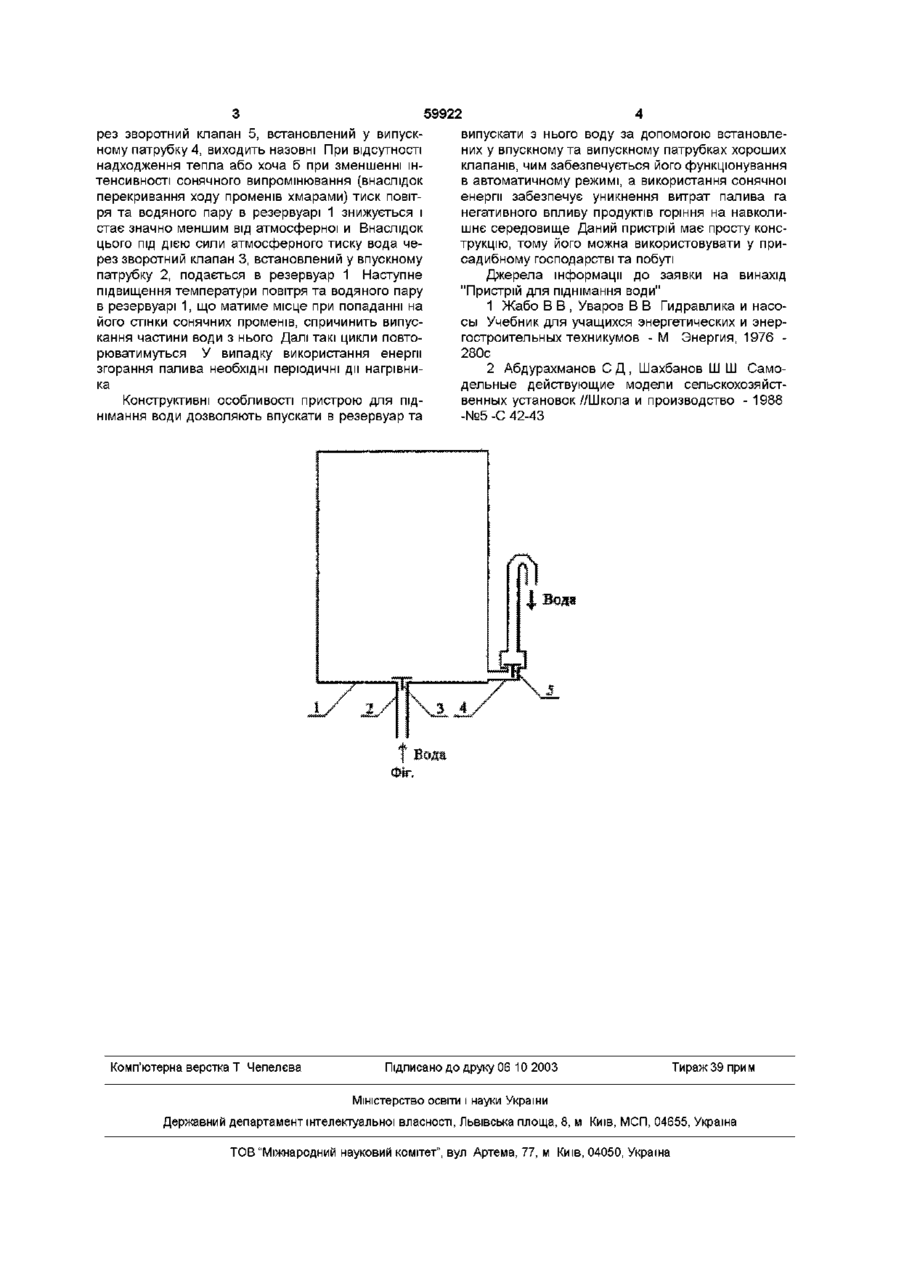

Пристрій для піднімання води, що містить резервуар із впускним патрубком та випускним патрубком, який розміщений у нижній частині резервуара, та джерело теплової енергії, який відрізняється тим, що у впускному та випускному патрубках встановлені зворотні клапани Цей винахід відноситься до пристроїв, які забезпечують піднімання води і може бути використаний у присадибному господарстві та побуті Вже відомий пристрій для піднімання води, який містись у собі циліндр із встановленими в ньому впускному та випускному клапанах та поршень який приводиться в рух за рахунок зовнішнього джерела енергії [1] Недоліком такого пристрою для піднімання води є його конструктивна складність Найближчим за технічною суттю до запропонованого є пристрій для піднімання води, що містить резервуар із впускним патрубком та випускним патрубком, який розміщено у нижній частині резервуару, та джерело теплової енергії [2] Робота пристрою здійснюється за рахунок теплової енергії, яка утворюється внаслідок згорання палива Недоліком такого пристрою є те, що він не може функціонувати в автоматичному режимі В основу запропонованого винаходу покладена задача удосконалення пристрою для піднімання води, в якому за рахунок внесення конструктивних змін у впускному та випускному патрубках забезпечується його функціонування в автоматичному режимі Поставлена задача вирішується тим, що у пристрої для піднімання води, який містить резервуар, впускний патрубок, випускний патрубок, який розміщено у нижній частині резервуару, та джерело теплової енергії, згідно винаходу, у впускному та випускному патрубках встановлено зворотні клапани Суттєвими ознаками запропонованого пристрою для піднімання води, спільними з ознаками відомого пристрою для піднімання води, тобто такими, що не являють собою у загальному вигляді новизни, є резервуар, впускний патрубок, випускний патрубок, розміщений у нижній частині резервуару, джерело теплової енергії До нових суттєвих ознак винаходу відносяться наступні у впускному та випускному патрубках встановлено зворотні клапани Суть винаходу полягає в тому, що завдяки встановленню у впускному та випускному патрубках зворотних клапанів досягається його функціонування в автоматичному режимі Суть винаходу ілюструє креслення, що додається, на якому зображено загальний вигляд пристрою для піднімання води Запропонований пристрій для піднімання води містить резервуар 1, впускний патрубок 2, у якому встановлено зворотний клапан 3, випускний патрубок 4, розмішений у нижній частині резервуару, у якому встановлено випускний клапан 5 Джерело теплової енергії (полум'я багаття, газової горілки тощо) Але пропонований пристрій може функціонувати і за рахунок сонячної енергії Запропонований пристрій для піднімання води працює наступним чином При попаданні на стінки резервуару 1 тепла від згорання палива або сонячного випромінювання здійснюється нагрівання резервуару, а також повітря та водяної пари, які знаходяться в ньому Це приводить до підвищення в ньому тиску, внаслідок чого частина повітря та водяного пару че ю 59922 рез зворотний клапан 5, встановлений у випускному патрубку 4, виходить назовні При відсутності надходження тепла або хоча б при зменшенні інтенсивності сонячного випромінювання (внаслідок перекривання ходу променів хмарами) тиск повітря та водяного пару в резервуарі 1 знижується і стає значно меншим від атмосферної и Внаслідок цього під дією сили атмосферного тиску вода через зворотний клапан 3, встановлений у впускному патрубку 2, подається в резервуар 1 Наступне підвищення температури повітря та водяного пару в резервуарі 1, що матиме місце при попаданні на його стінки сонячних променів, спричинить випускання частини води з нього Далі такі цикли повторюватимуться У випадку використання енергії згорання палива необхідні періодичні дії нагрівника Конструктивні особливості пристрою для піднімання води дозволяють впускати в резервуар та випускати з нього воду за допомогою встановлених у впускному та випускному патрубках хороших клапанів, чим забезпечується його функціонування в автоматичному режимі, а використання сонячної енергії забезпечує уникнення витрат палива га негативного впливу продуктів горіння на навколишнє середовище Даний пристрій має просту конструкцію, тому його можна використовувати у присадибному господарстві та побуті Джерела інформації до заявки на винахід "Пристрій для піднімання води" 1 Жабо В В , Уваров В В Гидравлика и насосы Учебник для учащихся энергетических и энергостроительных техникумов - М Энергия, 1976 280с 2 Абдурахманов С Д , Шахбанов Ш Ш Самодельные действующие модели сельскохозяйственных установок//Школа и производство - 1988 -№5 -С 42-43 иг. Комп'ютерна верстка Т Чепелсва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
