Ківш землерийної машини

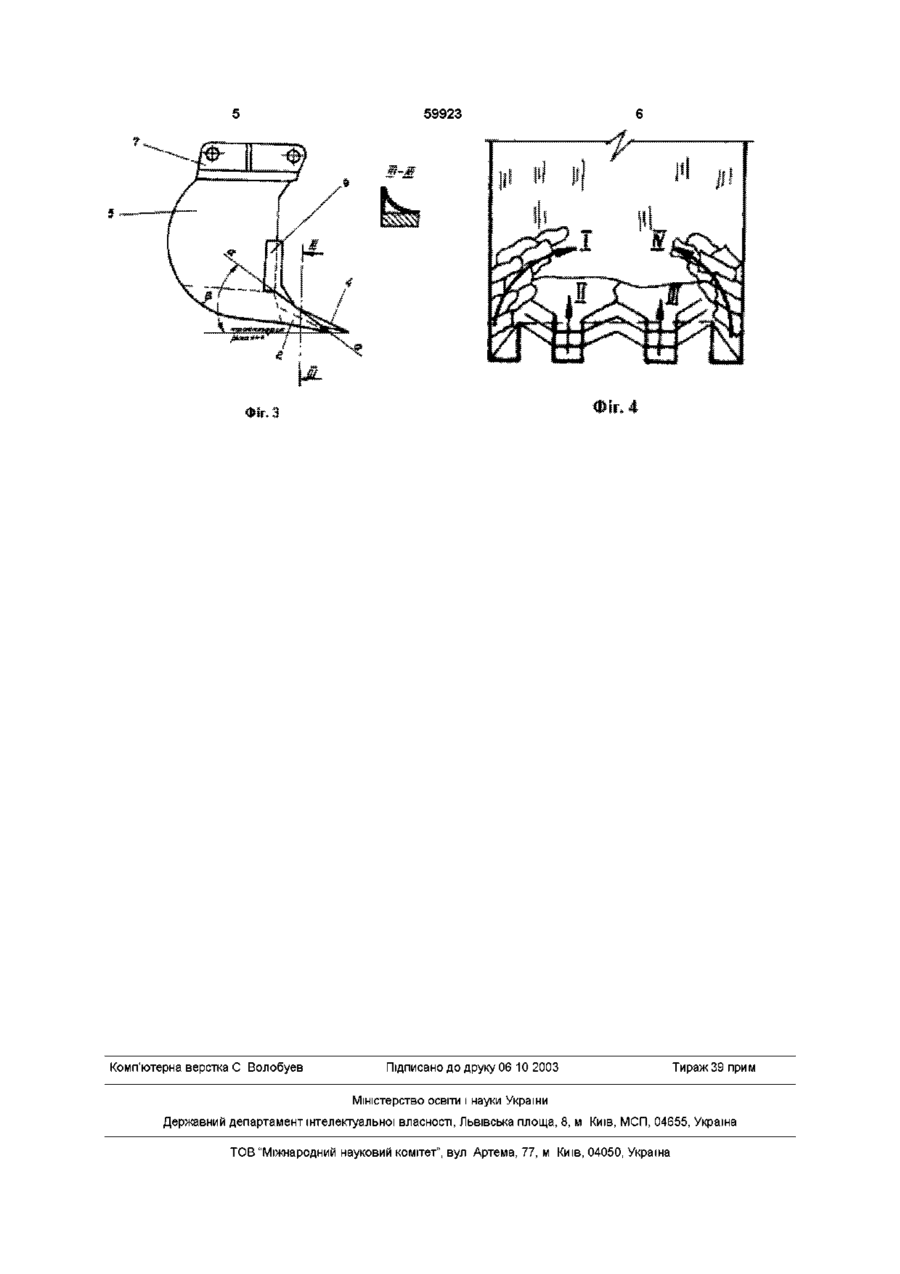

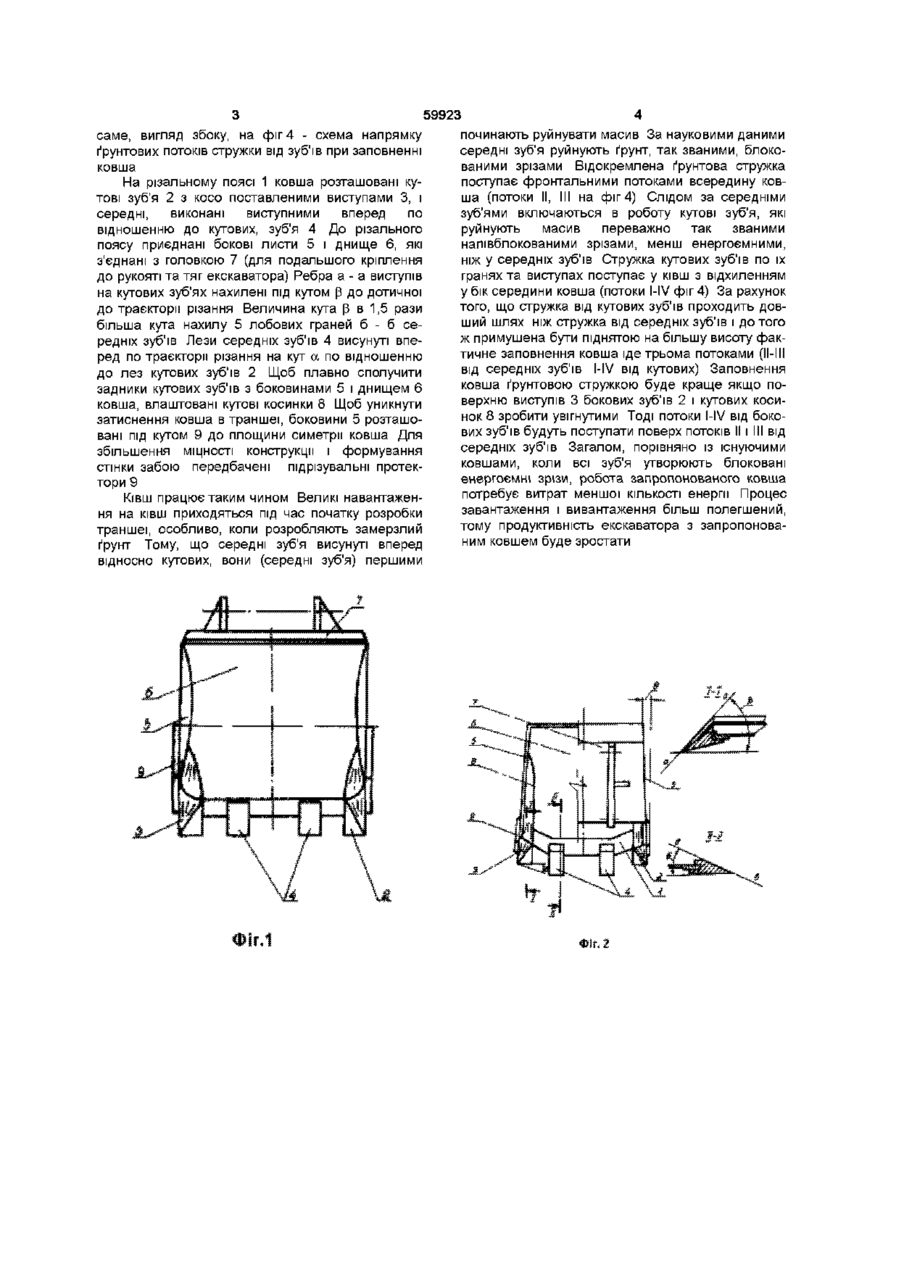

1 Ківш землерийної машини, який складається з різального пояса з середніми та кутовими зубами, боковин, днища, протекторів, кутових косинок та головки, який відрізняється тим, що середні зуби висунуті вперед по відношенню до кутових зубів 2 Ківш за п 1, який відрізняється тим, що на різальних грунт гранях кутових зубів розташовані виступи з нахилом граней у бік площини симетрії 3 Ківш за п 2, який відрізняється тим, що косопоставлені поверхні бокових зубів та косинок виконані увігнутими ментів стружки та забезпечення повного вивантаження ковша Задача винаходу - вдосконалити відомий ківш шляхом нового виконання різальних елементів, що призведе покращення заповнення ковша і, як наслідок, підвищення продуктивності машини в цілому Поставлена задача досягається тим, що в ковші землерийної машини, який складається з різального поясу з середніми та кутовими зуб'ями, боковин, днища, протекторів, кутових косинок та головки, згідно винаходу, середні зуб'я виконано виступними вперед по відношенню до кутових зуб'їв Таким чином досягається розділення масиву ґрунту, що запобігає залипанню та призводить до повного заповнення Ще більш доцільно, коли на різальних гранях кутових зуб'їв виконані косопоставлені виступи, які мають нахил у бік площини симетрії Це зменшує зусилля різання та керує потоком стружки, що також сприяє швидкому та повному заповненню ковша Ще більш доцільно, коли поверхні вказаних виступів та кутових косинок виконані увігнутими Це збільшує шлях стружки, зменшує швидкість заповнення, що також сприяю повному заповненню ковша Винахід пояснюється кресленням, де на фіг 1 показаний запропонований ківш, вигляд спереду, на фіг 2 те ж саме, вигляд зверху, на фіг 3 - теж СО сч о> о> ю 59923 саме, вигляд збоку, на фіг 4 - схема напрямку ґрунтових потоків стружки від зуб'їв при заповненні ковша На різальному поясі 1 ковша розташовані кутові зуб'я 2 з косо поставленими виступами 3, і середні, виконані виступними вперед по відношенню до кутових, зуб'я 4 До різального поясу приєднані бокові листи 5 і днище 6, які з'єднані з головкою 7 (для подальшого кріплення до рукояті та тяг екскаватора) Ребра а - а виступів на кутових зуб'ях нахилені під кутом р до дотичної до траєкторії різання Величина кута р в 1,5 рази більша кута нахилу 5 лобових граней б - б середніх зуб'їв Лези середніх зуб'їв 4 висунуті вперед по траєкторії різання на кут а по відношенню до лез кутових зуб'їв 2 Щоб плавно сполучити задники кутових зуб'їв з боковинами 5 і днищем 6 ковша, влаштовані кутові косинки 8 Щоб уникнути затиснення ковша в траншеї, боковини 5 розташовані під кутом 9 до площини симетрії ковша Для збільшення МІЦНОСТІ конструкції і формування стінки забою передбачені підрізувальні протектори 9 Ківш працює таким чином Великі навантаження на ківш приходяться під час початку розробки траншеї, особливо, коли розробляють замерзлий ґрунт Тому, що середні зуб'я висунуті вперед відносно кутових, вони (середні зуб'я) першими починають руйнувати масив За науковими даними середні зуб'я руйнують ґрунт, так званими, блокованими зрізами Відокремлена ґрунтова стружка поступає фронтальними потоками всередину ковша (потоки II, III на фіг 4) Слідом за середніми зуб'ями включаються в роботу кутові зуб'я, які руйнують масив переважно так званими напівблокованими зрізами, менш енергоємними, ніж у середніх зуб'їв Стружка кутових зуб'їв по їх гранях та виступах поступає у ківш з відхиленням у бік середини ковша (потоки I-IV фіг 4) За рахунок того, що стружка від кутових зуб'їв проходить довший шлях ніж стружка від середніх зуб'їв і до того ж примушена бути піднятою на більшу висоту фактичне заповнення ковша іде трьома потоками (ІІ-ІІІ від середніх зуб'їв I-IV від кутових) Заповнення ковша ґрунтовою стружкою буде краще якщо поверхню виступів 3 бокових зуб'їв 2 і кутових косинок 8 зробити увігнутими Тоді ПОТОКИ I-IV від бокових зуб'їв будуть поступати поверх потоків II і III від середніх зуб'їв Загалом, порівняно із існуючими ковшами, коли всі зуб'я утворюють блоковані енергоємні зрізи, робота запропонованого ковша потребує витрат меншої КІЛЬКОСТІ енергії Процес завантаження і вивантаження більш полегшений, тому продуктивність екскаватора з запропонованим ковшем буде зростати 59923 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
