Маховик
Номер патенту: 59946
Опубліковано: 10.06.2011
Автори: Червоний Богдан Іванович, Бондарчук Богдан Валентинович
Формула / Реферат
Маховик, який містить спиці, маточину та обід, що встановлений з можливістю радіального переміщення при зміні швидкості обертання маховика, який відрізняється тим, що для зміни динамічного моменту інерції під час обертання обід виконано суцільним, на маточину навита в декілька рядів тонка суцільна пружна стрічка, для встановлення і вільного (радіального) переміщення стрічки від маточини до обода під час обертання спиці виконані роз'ємними і встановлені з нахилом назовні від маточини до обода, на спицях встановлена защіпка для стопоріння пружини стрічки, яка автоматично спрацьовує при частоті обертання маховика, близькій до номінальної.
Текст

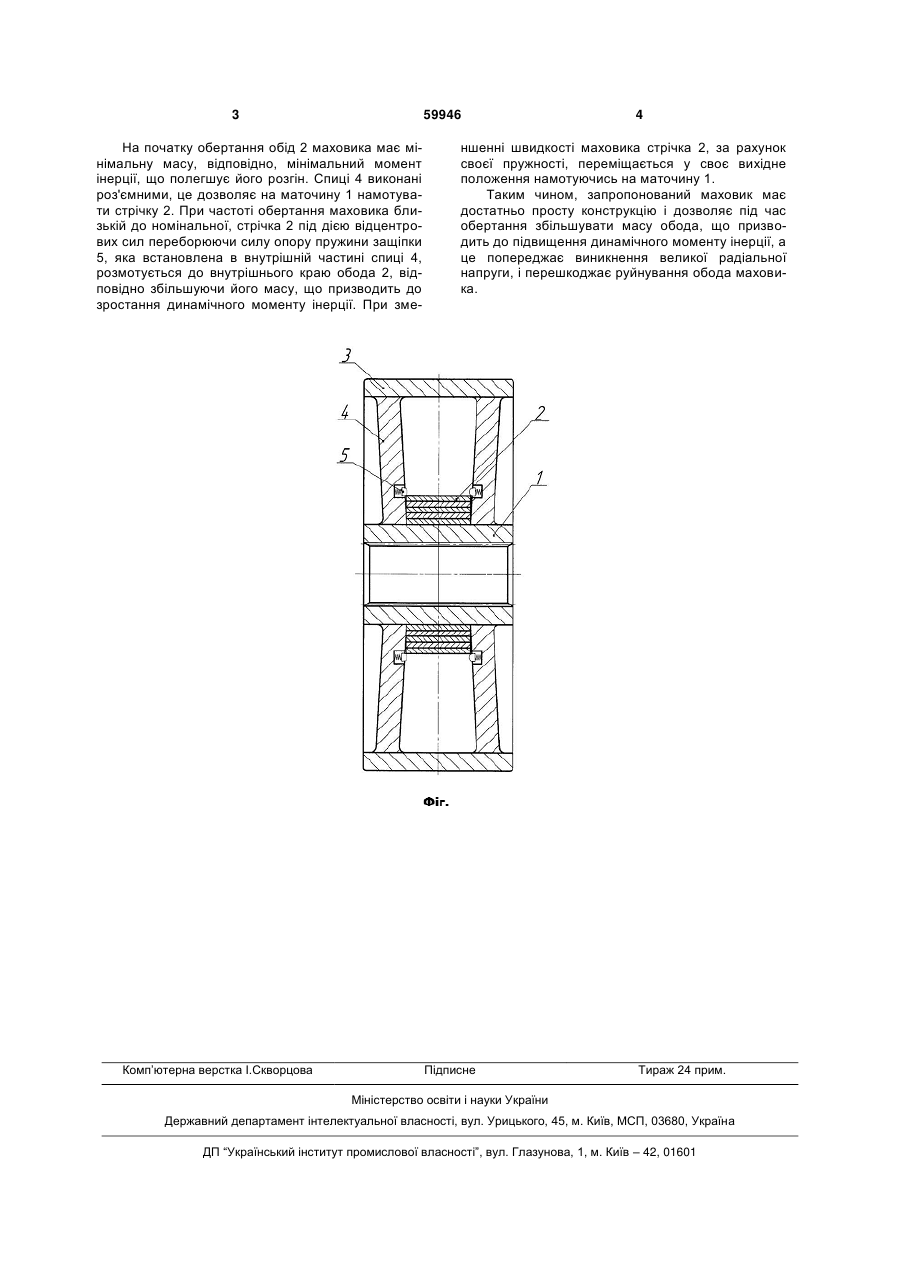

Маховик, який містить спиці, маточину та обід, що встановлений з можливістю радіального переміщення при зміні швидкості обертання маховика, 3 59946 На початку обертання обід 2 маховика має мінімальну масу, відповідно, мінімальний момент інерції, що полегшує його розгін. Спиці 4 виконані роз'ємними, це дозволяє на маточину 1 намотувати стрічку 2. При частоті обертання маховика близькій до номінальної, стрічка 2 під дією відцентрових сил переборюючи силу опору пружини защіпки 5, яка встановлена в внутрішній частині спиці 4, розмотується до внутрішнього краю обода 2, відповідно збільшуючи його масу, що призводить до зростання динамічного моменту інерції. При зме Комп’ютерна верстка І.Скворцова 4 ншенні швидкості маховика стрічка 2, за рахунок своєї пружності, переміщається у своє вихідне положення намотуючись на маточину 1. Таким чином, запропонований маховик має достатньо просту конструкцію і дозволяє під час обертання збільшувати масу обода, що призводить до підвищення динамічного моменту інерції, а це попереджає виникнення великої радіальної напруги, і перешкоджає руйнування обода маховика. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWheel
Автори англійськоюBondarchuk Bohdan Valentynovych, Chervonyi Bohdan Ivanovych
Назва патенту російськоюМаховик
Автори російськоюБондарчук Богдан Валентинович, Червоний Богдан Иванович
МПК / Мітки
МПК: F16F 15/30
Мітки: маховик
