Пристрій для захисту довкілля від протікання обсадних труб у товщі води

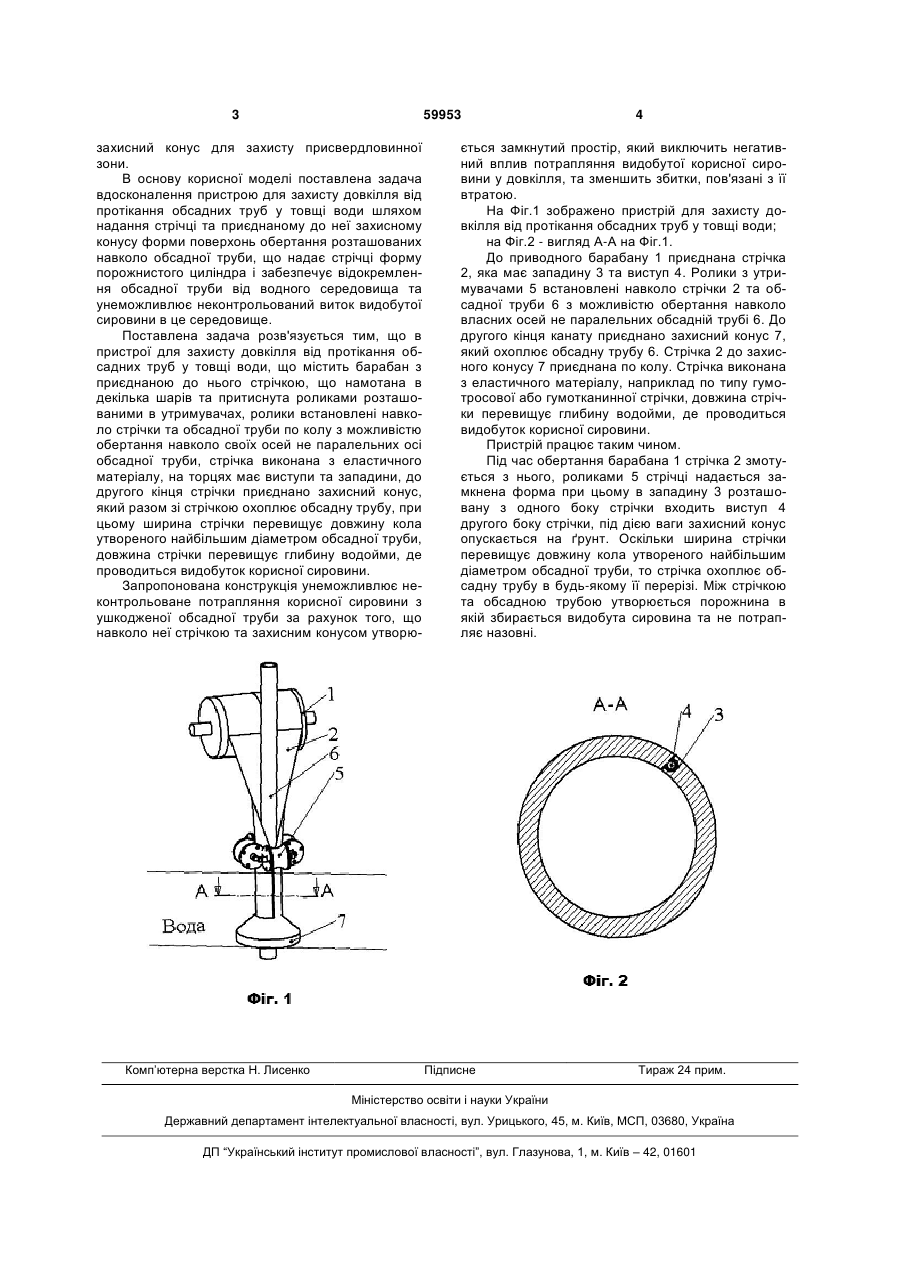

Пристрій для захисту довкілля від протікання обсадних труб у товщі води, що містить барабан, на який в декілька шарів намотана стрічка, яка 3 59953 захисний конус для захисту присвердловинної зони. В основу корисної моделі поставлена задача вдосконалення пристрою для захисту довкілля від протікання обсадних труб у товщі води шляхом надання стрічці та приєднаному до неї захисному конусу форми поверхонь обертання розташованих навколо обсадної труби, що надає стрічці форму порожнистого циліндра і забезпечує відокремлення обсадної труби від водного середовища та унеможливлює неконтрольований виток видобутої сировини в це середовище. Поставлена задача розв'язується тим, що в пристрої для захисту довкілля від протікання обсадних труб у товщі води, що містить барабан з приєднаною до нього стрічкою, що намотана в декілька шарів та притиснута роликами розташованими в утримувачах, ролики встановлені навколо стрічки та обсадної труби по колу з можливістю обертання навколо своїх осей не паралельних осі обсадної труби, стрічка виконана з еластичного матеріалу, на торцях має виступи та западини, до другого кінця стрічки приєднано захисний конус, який разом зі стрічкою охоплює обсадну трубу, при цьому ширина стрічки перевищує довжину кола утвореного найбільшим діаметром обсадної труби, довжина стрічки перевищує глибину водойми, де проводиться видобуток корисної сировини. Запропонована конструкція унеможливлює неконтрольоване потрапляння корисної сировини з ушкодженої обсадної труби за рахунок того, що навколо неї стрічкою та захисним конусом утворю Комп’ютерна верстка Н. Лиcенко 4 ється замкнутий простір, який виключить негативний вплив потрапляння видобутої корисної сировини у довкілля, та зменшить збитки, пов'язані з її втратою. На Фіг.1 зображено пристрій для захисту довкілля від протікання обсадних труб у товщі води; на Фіг.2 - вигляд А-А на Фіг.1. До приводного барабану 1 приєднана стрічка 2, яка має западину 3 та виступ 4. Ролики з утримувачами 5 встановлені навколо стрічки 2 та обсадної труби 6 з можливістю обертання навколо власних осей не паралельних обсадній трубі 6. До другого кінця канату приєднано захисний конус 7, який охоплює обсадну трубу 6. Стрічка 2 до захисного конусу 7 приєднана по колу. Стрічка виконана з еластичного матеріалу, наприклад по типу гумотросової або гумотканинної стрічки, довжина стрічки перевищує глибину водойми, де проводиться видобуток корисної сировини. Пристрій працює таким чином. Під час обертання барабана 1 стрічка 2 змотується з нього, роликами 5 стрічці надається замкнена форма при цьому в западину 3 розташовану з одного боку стрічки входить виступ 4 другого боку стрічки, під дією ваги захисний конус опускається на ґрунт. Оскільки ширина стрічки перевищує довжину кола утвореного найбільшим діаметром обсадної труби, то стрічка охоплює обсадну трубу в будь-якому її перерізі. Між стрічкою та обсадною трубою утворюється порожнина в якій збирається видобута сировина та не потрапляє назовні. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
