Пристрій для кріплення обсадних труб в свердловині

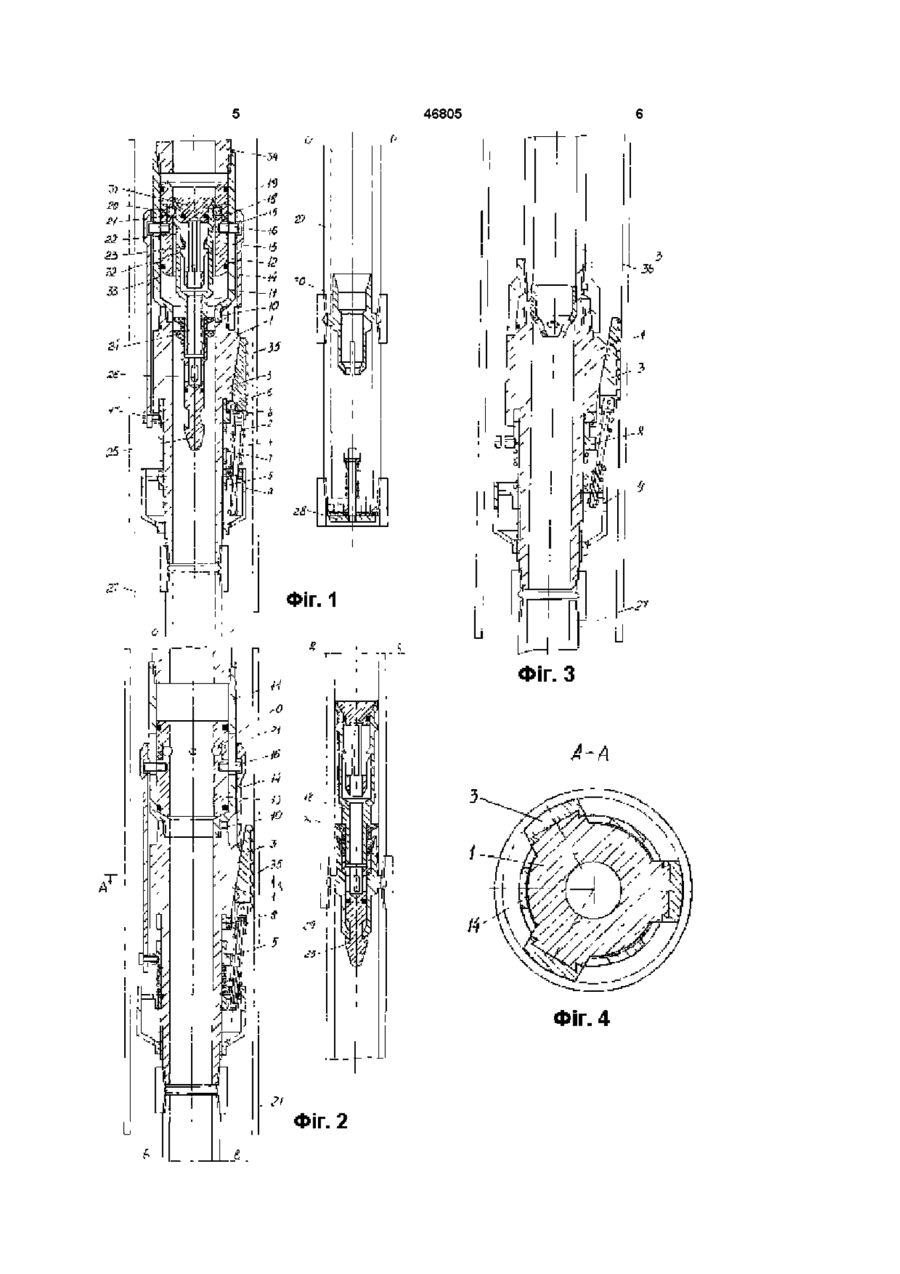

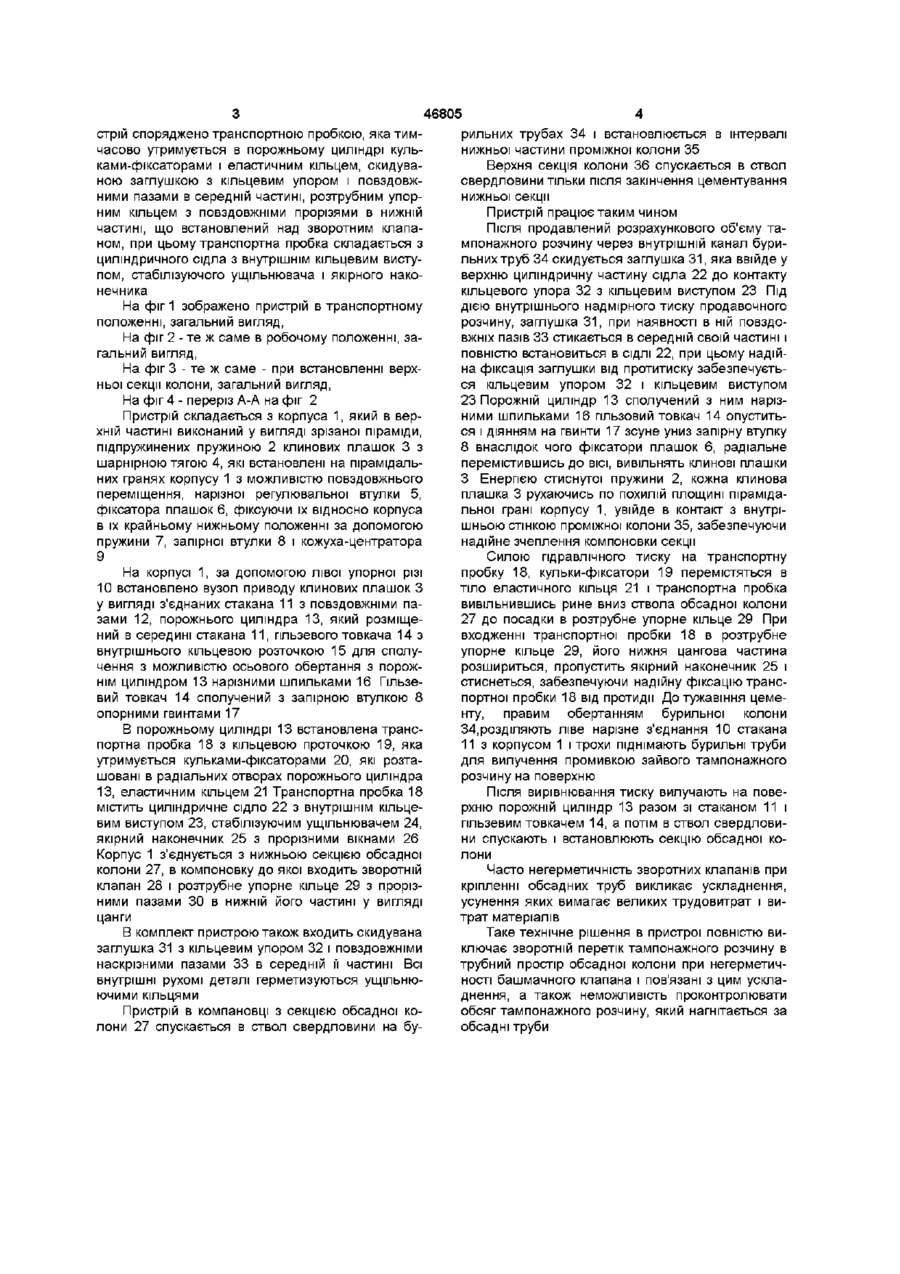

Пристрій для кріплення обсаднихтруб в свердловині, який містить корпус, що виконаний в верхній частині у вигляді зрізаної піраміди, підпружинені клинові плашки, які встановлені на пірамідальних гранях корпуса з можливістю повздовжнього переміщення, фіксатори плашок, що встановлені в корпусі, підпружинену запірну втулку, яка взаємодіє з фіксаторами, регулювальну втулку, кожух-центратор, вузол приводу плашок у вигляді стакана з повздовжніми пазами порожнистого циліндра, гільзового товкача, шарнірно сполученого з порожнистим циліндром, який відрізняється тим, що він споряджений транспортною пробкою, яка тимчасово утримується в порожнистому циліндрі кульками-фіксаторами і еластичним кільцем, скиданою заглушкою з кільцевим упором і повздовжніми пазами в середній частині, розтрубним упорним кільцем з повздовжніми прорізями у нижній частині, при цьому транспортна пробка має циліндричне сідло з внутрішнім кільцевим виступом, стабілізуючий ущільнювач і якірний наконечник О Винахід належить до нафтогазової промисловості, зокрема, до кріплення обсаднихтруб, з урахуванням рівномірного розвантаження їх ваги, при бурінні і експлуатації свердловин Найбільш близьким за технічною сутністю і досягаемому результату до передбачуваного винаходу є пристрій дня розвантаження ваги колони труб, який призначений для підвищування нижньої секції колони обсадних труб, забезпечення рівнопрохідного внутрішнього перерізу колони труб, надійності при багатоступінчастому їх кріпленні тампонажним розчином (ас № 1520234 Е21 в 23/00 від 07 11 89 Бюл № 41), який складається з корпуса, що виконаний в верхній частині у вигляді зрізаної піраміди, підпружинених клинових плашок, які встановлені на пірамідальних гранях корпуса з можливістю повздовжнього переміщення, вузла приводу плашок, у виді порожнього циліндра, який встановлений в корпусі з можливістю повздовжнього переміщення, розрізної регулювальної втулки з хомутами і фіксатора плашок відносно корпусу в їх крайньому нижньому положенні, підпружиненоі втулки, яка взаємодіє з фіксаторами в крайньому верхньому положенні, гільзового товкача, який шарнірно сполучений з порожнім циліндром, що має сідло під скидуваний затвор Недоліком цього пристрою є відсутність надійного запірного вузла, який перешкоджав би зворотному перетоку тампонажного розчину в ствол обсадної колони при негерметичності зворотного клапана, який встановлений в башмаці обсадної колони, а також неможливість проконтролювати обсяг тампонажного розчину, який нагнітається за обсадні труби Задачею цього винаходу є - підвищення надійності роботи пристрою, спрямованої на покращення якості кріплення обсадних колон свердловини, - розширення технологічних можливостей пристрою Для вирішення поставленої задачі в пристрої для кріплення обсадних труб, який містить в собі корпус, що виконаний в верхній частині у вигляді зрізаної піраміди, підпружинені клинові плашки, які встановлені на пірамідальних гранях корпуса з можливістю повздовжнього переміщення фіксатори плашок, що встановлені в корпусі, підпружинену запірну втулку, що взаємодіє з фіксаторами, регулювальну втулку, кожух-центратор, вузол приводу плашок у вигляді стакана з повздовжніми пазами, порожній циліндр товкач, шарнірно сполучений з порожнім циліндром, згідно винаходу, при ю о 00 (О 46805 стрій споряджено транспортною пробкою, яка тимрильних трубах 34 і встановлюється в інтервалі часово утримується в порожньому циліндрі кульнижньої частини проміжної колони 35 ками-фіксаторами і еластичним кільцем, скидуваВерхня секція колони 36 спускається в ствол ною заглушкою з кільцевим упором і повздовжсвердловини тільки після закінчення цементування ними пазами в середній частині, розтрубним упорнижньої секції ним кільцем з повздовжніми прорізями в нижній Пристрій працює таким чином частині, що встановлений над зворотним клапаПісля продавлений розрахункового об'єму таном, при цьому транспортна пробка складається з мпонажного розчину через внутрішній канал бурициліндричного сідла з внутрішнім кільцевим вистульних труб 34 скидується заглушка 31, яка ввійде у пом, стабілізуючого ущільнювача і якірного наковерхню циліндричну частину сідла 22 до контакту нечника кільцевого упора 32 з кільцевим виступом 23 Під дією внутрішнього надмірного тиску продавочного На фіг 1 зображено пристрій в транспортному розчину, заглушка 31, при наявності в ній повздоположенні, загальний вигляд, вжніх пазів 33 стикається в середній своїй частині і На фіг 2 - те ж саме в робочому положенні, заповністю встановиться в СІДЛІ 22, при цьому надійгальний вигляд, на фіксація заглушки від протитиску забезпечуєтьНа фіг 3 - те ж саме - при встановленні верхся кільцевим упором 32 і кільцевим виступом ньої секції колони, загальний вигляд, 23 Порожній циліндр 13 сполучений з ним нарізНа фіг 4 - переріз А-А на фіг 2 ними шпильками 16 гільзовий товкач 14 опуститьПристрій складається з корпуса 1, який в верся і діянням на гвинти 17 зсуне униз запірну втулку хній частині виконаний у вигляді зрізаної піраміди, 8 внаслідок чого фіксатори плашок 6, радіальне підпружинених пружиною 2 клинових плашок 3 з перемістившись до ВІСІ, вивільнять клинові плашки шарнірною тягою 4, які встановлені на пірамідальЗ Енергією стиснутої пружини 2, кожна клинова них гранях корпусу 1 з можливістю повздовжнього плашка 3 рухаючись по похилій площині пірамідапереміщення, нарізної регулювальної втулки 5, льної грані корпусу 1, увійде в контакт з внутріфіксатора плашок 6, фіксуючи їх відносно корпуса шньою стінкою проміжної колони 35, забезпечуючи в їх крайньому нижньому положенні за допомогою надійне зчеплення компоновки секції пружини 7, запірної втулки 8 і кожуха-центратора 9 Силою гідравлічного тиску на транспортну пробку 18, кульки-фіксатори 19 перемістяться в На корпусі 1, за допомогою лівої упорної різі тіло еластичного кільця 21 і транспортна пробка 10 встановлено вузол приводу клинових плашок З вивільнившись рине вниз ствола обсадної колони у вигляді з'єднаних стакана 11 з повздовжніми па27 до посадки в розтрубне упорне кільце 29 При зами 12, порожнього циліндра 13, який розміщевходженні транспортної пробки 18 в розтрубне ний в середині стакана 11, пльзевого товкача 14 з упорне кільце 29, його нижня цангова частина внутрішнього кільцевою розточкою 15 для сполурозшириться, пропустить якірний наконечник 25 і чення з можливістю осьового обертання з порожстиснеться, забезпечуючи надійну фіксацію транснім циліндром 13 нарізними шпильками 16 Гільзепортної пробки 18 від протидії До тужавіння цемевий товкач 14 сполучений з запірною втулкою 8 нту, правим обертанням бурильної колони опорними гвинтами 17 34,розділяють ліве нарізне з'єднання 10 стакана В порожньому циліндрі 13 встановлена транс11 з корпусом 1 і трохи піднімають бурильні труби портна пробка 18 з кільцевою проточкою 19, яка для вилучення промивкою зайвого тампонажного утримується кульками-фіксаторами 20, які розтарозчину на поверхню шовані в радіальних отворах порожнього циліндра 13, еластичним кільцем 21 Транспортна пробка 18 Після вирівнювання тиску вилучають на повемістить циліндричне сідло 22 з внутрішнім кільцерхню порожній циліндр 13 разом зі стаканом 11 і вим виступом 23, стабілізуючим ущільнювачем 24, пльзевим товкачем 14, а потім в ствол свердловиякірний наконечник 25 з прорізними вікнами 26 ни спускають і встановлюють секцію обсадної коКорпус 1 з'єднується з нижньою секцією обсадної лони колони 27, в компоновку до якої входить зворотній Часто негерметичність зворотних клапанів при клапан 28 і розтрубне упорне кільце 29 з прорізкріпленні обсадних труб викликає ускладнення, ними пазами ЗО в нижній його частині у вигляді усунення яких вимагає великих трудовитрат і вицанги трат матеріалів В комплект пристрою також входить скидувана Таке технічне рішення в пристрої повністю визаглушка 31 з кільцевим упором 32 і повздовжніми ключає зворотній перетік тампонажного розчину в наскрізними пазами 33 в середній її частині Всі трубний простір обсадної колони при негерметичвнутрішні рухомі деталі герметизуються ущільнюності башмачного клапана і пов'язані з цим усклаючими КІЛЬЦЯМИ днення, а також неможливість проконтролювати обсяг тампонажного розчину, який нагнітається за Пристрій в компановці з секцією обсадної кообсадні труби лони 27 спускається в ствол свердловини на бу 46805 Фіг З Фіг. 4 Фіг. 2 46805 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
