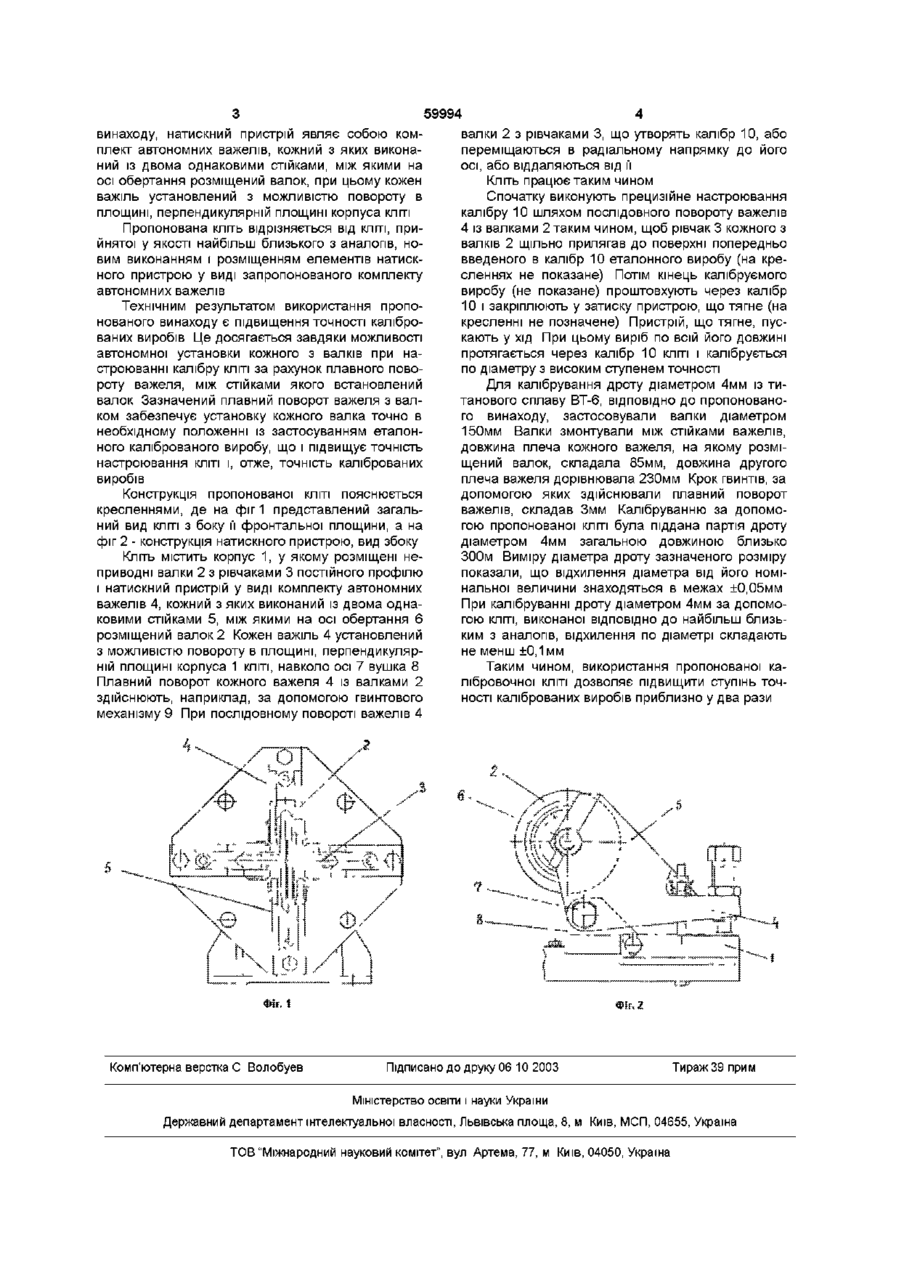

Калібрувальна кліть

Калібрувальна кліть, що містить корпус, у якому розміщені непривідні валки з рівчаками постійного профілю і натискний пристрій валків, яка відрізняється тим, що натискний пристрій виконаний у вигляді комплекту автономних важелів, кожний з яких виконаний із двома однаковими стійками, між якими на осі обертання розміщений валок, при цьому кожен важіль установлений з можливістю повороту в площині, перпендикулярній площині корпусу КЛІТІ ПІДШИПНИКІВ кожного валка Поворот копірів навколо подовжньої осі калібру проводиться одночасно за допомогою черв'ячної передачі При настроюванні КЛІТІ при повороті копірів валки одночасно переміщаються в радіальному напрямку або до осі калібру, або в сторони від її (Г И Гуляєв, П Н Івшин, И Н Єрохін і ш Технологія безупинної безоправочної прокатки М , Металургія, 1975, с 234, мал 93) Ця калібровочна кліть дозволяє виготовити дріт із відхиленнями від номінального розміру в межах ±0,1 мм Більш висока ТОЧНІСТЬ калібрування неможлива з наступної причини Робочі поверхні копірів, які взаємодіють з поверхнями подушок валків, мають складну форму Через складність виготовлення робочих поверхонь копірів між ними і подушками ПІДШИПНИКІВ валків завжди мають місце різні по величині зазори, що, у свою чергу, приводить до відхилень валків від їхніх розрахункових положень і, отже, до зниження точності каліброваних виробів В основі даного винаходу лежить рішення задачі по удосконаленню калібровочної КЛІТІ ШЛЯХОМ ЗМІНИ конструкції натискного пристрою, а також розташуванням його елементів у корпусі КЛІТІ, завдяки чому підвищується точність каліброваних виробів Поставлена задача вирішена тим, що в калібровочній КЛІТІ, що містить корпус, у якому розміщені непривод ні валки з рівчаками постійного профілю і натискний пристрій валків, ВІДПОВІДНО ДО ю 59994 винаходу, натискний пристрій являє собою комплект автономних важелів, кожний з яких виконаний із двома однаковими стійками, між якими на осі обертання розміщений валок, при цьому кожен важіль установлений з можливістю повороту в площині, перпендикулярній площині корпуса КЛІТІ Пропонована кліть відрізняється від КЛІТІ, прийнятої у якості найбільш близького з аналогів, новим виконанням і розміщенням елементів натискного пристрою у виді запропонованого комплекту автономних важелів Технічним результатом використання пропонованого винаходу є підвищення точності каліброваних виробів Це досягається завдяки можливості автономної установки кожного з валків при настроюванні калібру КЛІТІ за рахунок плавного повороту важеля, між стійками якого встановлений валок Зазначений плавний поворот важеля з валком забезпечує установку кожного валка точно в необхідному положенні із застосуванням еталонного каліброваного виробу, що і підвищує точність настроювання КЛІТІ І, отже, точність каліброваних виробів Конструкція пропонованої КЛІТІ ПОЯСНЮЄТЬСЯ кресленнями, де на фиг 1 представлений загальний вид КЛІТІ з боку її фронтальної площини, а на фіг 2 - конструкція натискного пристрою, вид збоку Кліть МІСТИТЬ корпус 1, у якому розміщені неприводні валки 2 з рівчаками 3 постійного профілю і натискний пристрій у виді комплекту автономних важелів 4, кожний з яких виконаний із двома однаковими стійками 5, між якими на осі обертання 6 розміщений валок 2 Кожен важіль 4 установлений з можливістю повороту в площині, перпендикулярній площині корпуса 1 КЛІТІ, навколо осі 7 вушка 8 Плавний поворот кожного важеля 4 із валками 2 здійснюють, наприклад, за допомогою гвинтового механізму 9 При послідовному повороті важелів 4 Комп'ютерна верстка С Волобуев валки 2 з рівчаками 3, що утворять калібр 10, або переміщаються в радіальному напрямку до його осі, або віддаляються від її Кліть працює таким чином Спочатку виконують прецизійне настроювання калібру 10 шляхом послідовного повороту важелів 4 із валками 2 таким чином, щоб рівчак 3 кожного з валків 2 щільно прилягав до поверхні попередньо введеного в калібр 10 еталонного виробу (на кресленнях не показане) Потім кінець калібруємого виробу (не показане) проштовхують через калібр 10 і закріплюють у затиску пристрою, що тягне (на кресленні не позначене) Пристрій, що тягне, пускають у хід При цьому виріб по всій його довжині протягається через калібр 10 КЛІТІ І калібрується по діаметру з високим ступенем точності Для калібрування дроту діаметром 4мм із титанового сплаву ВТ-6, ВІДПОВІДНО до пропонованого винаходу, застосовували валки діаметром 150мм Валки змонтували між стійками важелів, довжина плеча кожноговажеля, на якому розміщений валок, складала 85мм, довжина другого плеча важеля дорівнювала 230мм Крок гвинтів, за допомогою яких здійснювали плавний поворот важелів, складав Змм Калібруванню за допомогою пропонованої КЛІТІ була піддана партія дроту діаметром 4мм загальною довжиною близько 300м Виміру діаметра дроту зазначеного розміру показали, що відхилення діаметра від його номінальної величини знаходяться в межах ±0,05мм При калібруванні дроту діаметром 4мм за допомогою КЛІТІ, виконаної ВІДПОВІДНО ДО найбільш близь ким з аналогів, відхилення по діаметрі складають не менш ±0,1 мм Таким чином, використання пропонованої калібровочної КЛІТІ дозволяє підвищити ступінь точності каліброваних виробів приблизно у два рази Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
