Кормороздавач-змішувач
Номер патенту: 60062
Опубліковано: 10.06.2011
Автори: Воронін Леонід Семенович, Шевченко Ігор Аркадійович, Доруда Сергій Олександрович
Формула / Реферат
1. Кормороздавач-змішувач, що містить раму з встановленими на ній бункером-дозатором для основних кормів з повздовжнім транспортером і кормовіддільником, бункером-дозатором концентрованих кормів і поперечним транспортером, який відрізняється тим, що поперечний транспортер виконаний у вигляді двовального лопатевого змішувача, над двовальним лопатевим змішувачем по всій довжині розміщений з зазором відносно нього напрямний сегмент, а кормовіддільник розташований з нахилом до двовального лопатевого змішувача.
2. Кормороздавач-змішувач за п. 1, який відрізняється тим, що задня стінка бункера-дозатора для основних кормів розміщена в площині, паралельній кормовіддільнику.
Текст

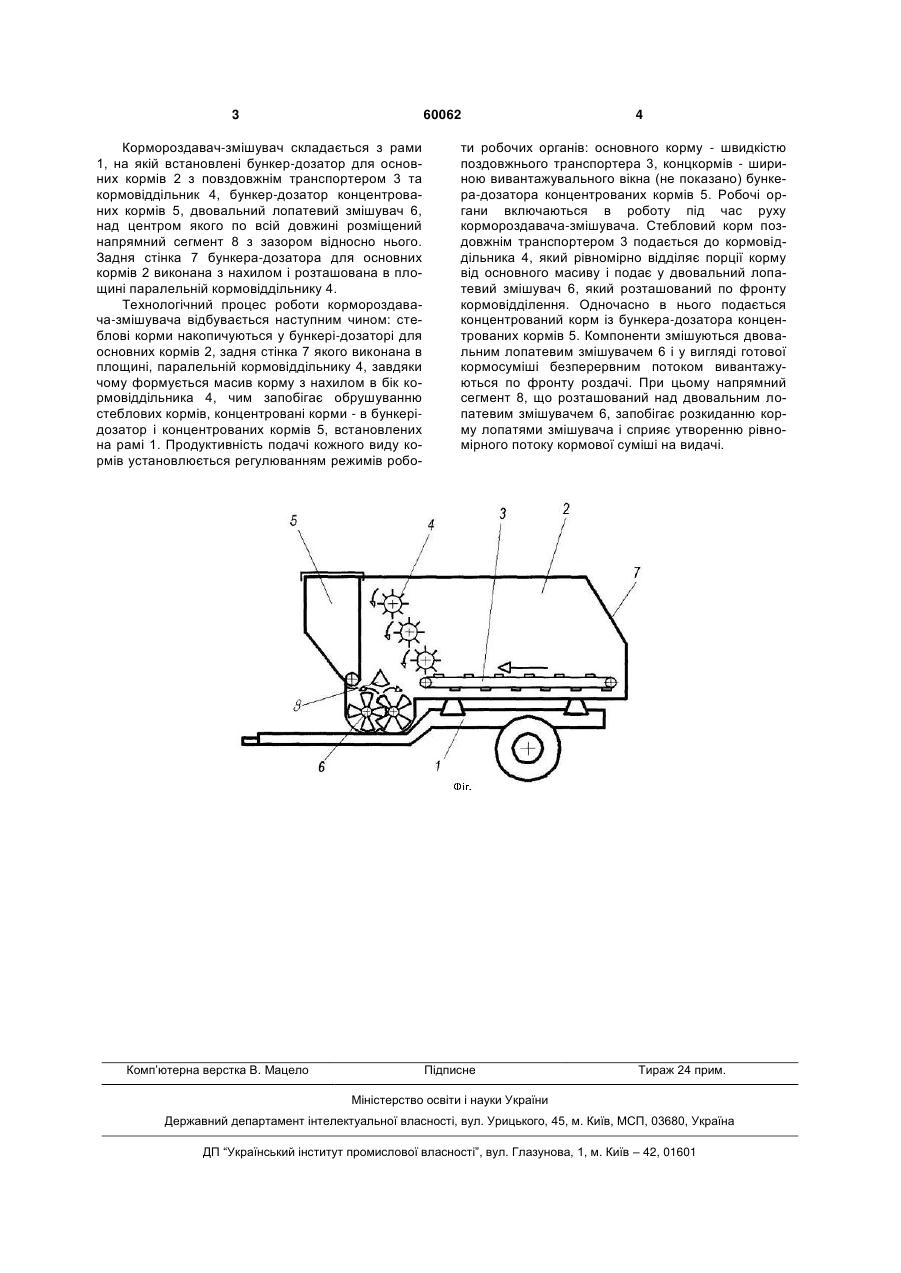

1. Кормороздавач-змішувач, що містить раму з встановленими на ній бункером-дозатором для основних кормів з повздовжнім транспортером і кормовіддільником, бункером-дозатором концент 3 60062 Кормороздавач-змішувач складається з рами 1, на якій встановлені бункер-дозатор для основних кормів 2 з повздовжнім транспортером 3 та кормовіддільник 4, бункер-дозатор концентрованих кормів 5, двовальний лопатевий змішувач 6, над центром якого по всій довжині розміщений напрямний сегмент 8 з зазором відносно нього. Задня стінка 7 бункера-дозатора для основних кормів 2 виконана з нахилом і розташована в площині паралельній кормовіддільнику 4. Технологічний процес роботи кормороздавача-змішувача відбувається наступним чином: стеблові корми накопичуються у бункері-дозаторі для основних кормів 2, задня стінка 7 якого виконана в площині, паралельній кормовіддільнику 4, завдяки чому формується масив корму з нахилом в бік кормовіддільника 4, чим запобігає обрушуванню стеблових кормів, концентровані корми - в бункерідозатор і концентрованих кормів 5, встановлених на рамі 1. Продуктивність подачі кожного виду кормів установлюється регулюванням режимів робо Комп’ютерна верстка В. Мацело 4 ти робочих органів: основного корму - швидкістю поздовжнього транспортера 3, концкормів - шириною вивантажувального вікна (не показано) бункера-дозатора концентрованих кормів 5. Робочі органи включаються в роботу під час руху кормороздавача-змішувача. Стебловий корм поздовжнім транспортером 3 подається до кормовіддільника 4, який рівномірно відділяє порції корму від основного масиву і подає у двовальний лопатевий змішувач 6, який розташований по фронту кормовідділення. Одночасно в нього подається концентрований корм із бункера-дозатора концентрованих кормів 5. Компоненти змішуються двовальним лопатевим змішувачем 6 і у вигляді готової кормосуміші безперервним потоком вивантажуються по фронту роздачі. При цьому напрямний сегмент 8, що розташований над двовальним лопатевим змішувачем 6, запобігає розкиданню корму лопатями змішувача і сприяє утворенню рівномірного потоку кормової суміші на видачі. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMixing feed dispenser
Автори англійськоюShevchenko Ihor Arkadiiovych, Voronin Leonid Semenovych, Doruda Serhii Oleksandrovych
Назва патенту російськоюКормораздатчик-смеситель
Автори російськоюШевченко Игорь Аркадьевич, Воронин Леонид Семенович, Доруда Сергей Александрович
МПК / Мітки
МПК: A01K 5/00
Мітки: кормороздавач-змішувач
