Спосіб локального внутрігрунтового мікрозрошення плодових культур

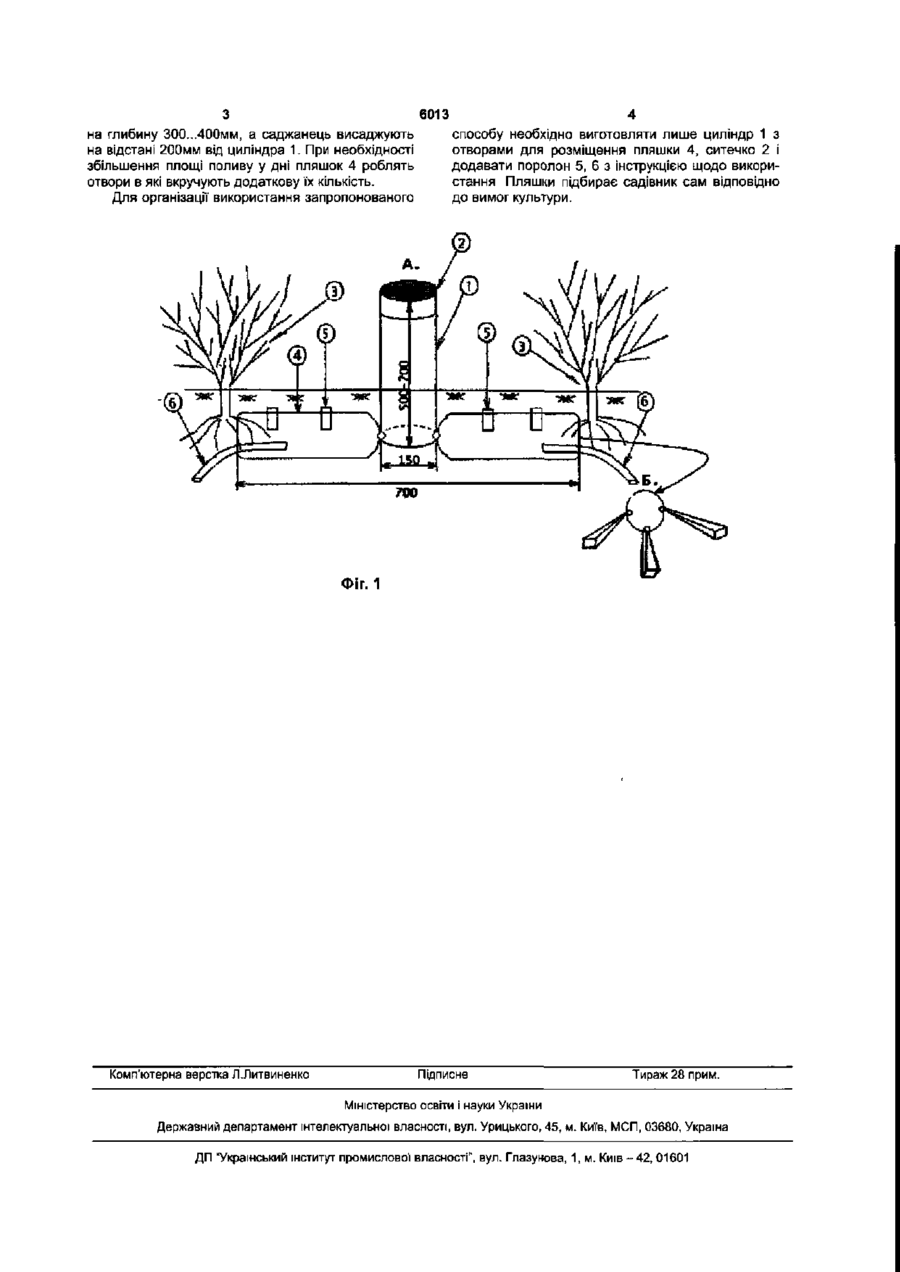

Спосіб локального внутрігрунтового мікрозрошення плодових культур, що включає штучне підведення вологи до кореневої системи рослини, який відрізняється тим, що систему локального мікрозрошення, що включає надземний циліндр, у нижню бокову частину якого вмонтовані поліетиленові пляшки, у днищі яких виконано 3...4 отвори, в які вставляють поролонові смужки довжиною 300...400мм І поперечним перерізом не менше 50х50мм, розміщують в середині рядка ягідників, причому днище циліндра розміщують на глибині 200...400мм. Корисна модель відноситься до сільськогосподарського виробництва, зокрема до штучного зрошення плодових культур розміщених на невеликих площах Відомий спосіб внутрігрунтового та крапельного зрошення сільськогосподарських культур [Ходяков Е.А. Режим орошения сельскохозяйственных культур при капельном и внутрипочвенном способах полива. Монография. /Волгоградская с-х академия - Волгоград, 2002. -142с], розрахований для промислового використання, що включає штучне підведення вологи до кореневої системи рослин. Недоліком відомого способу є його дороговизна та недоступність для дрібнотоварного виробництва Корисною моделлю ставиться завдання створення спрощеної системи мікро зрошення плодових культур для обмежених площ насаджень. Поставлене корисною моделлю завдання досягається тим, що у способі локального внутрігрунтового мікро зрошення плодових культур, що включає штучне підведення вологи до кореневої системи рослини, згідно корисній моделі систему локального мікро зрошення що включає надземний циліндр, у нижню бокову частину якого вмонтовані поліетиленові пляшки у днищі яких виконано 3...4 отвори в які вставляють поролонові смужки довжиною 300...400мм і поперечним пере різом не менше 50х50мм, розміщують в середині рядка ягідників, причому днище циліндра розміщують на глибині 200.. 400мм. Здійснення способу пояснюється схемою розміщеною на Фіг.1. В нижню частину циліндра 1 з двох протилежних сторін (при потребі і з чотирьох) вкручують використані з під напоїв поліетиленові пляшки 4 у днищі яких роблять 3...4 отвори діаметром до 10мм, в які вставляють поролонові смужки 6 довжиною 300...400мм з поперечним перерізом не менше 50х50мм Воду наливають в циліндр 1 через ситечко 2 Проникаючи у пляшки вона, витісняє повітря через поролонові пробки 5 і насичує поролонові смужки 6. Коренева система дерев і кущів 3 обростає і вростає в поролон і висмоктує воду. Закладають локальну систему зрошення одночасно з висаджуванням саджанців, розміщуючи дно циліндра 1 на глибині 200. .300мм. Поролонові служки 6 направляють в різні сторони. Висота циліндра 1 становить 500. .700мм (можна і вище). Діаметр - не менше 150мм, що дає можливість прочищати циліндр від засмічення Кожні 100мм висоти циліндри при діаметрів 150мм дозволяють використати 1,76л води. Систему локального мікро зрошення розміщують в середині рядка між кущами ягідників (смородини, агруса тощо), що не перешкоджає міжрядному обробітку. Для поливу дерев пляшки 4 розміщують в чотирьох напрямках СО о со 6013 на глибину 300...400мм, а саджанець висаджують на відстані 200мм від циліндра 1. При необхідності збільшення площі поливу у дні пляшок 4 роблять отвори в які вкручують додаткову їх кількість. Для організації використання запропонованого способу необхідно виготовляти лише циліндр 1 з отворами для розміщення пляшки 4, ситечко 2 і додавати поролон 5, 6 з інструкцією щодо використання Пляшки підбирає садівник сам відповідно до вимог культури. Фіг. 1 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
