Пристрій для міогімнастичних вправ при вкороченій вуздечці язика

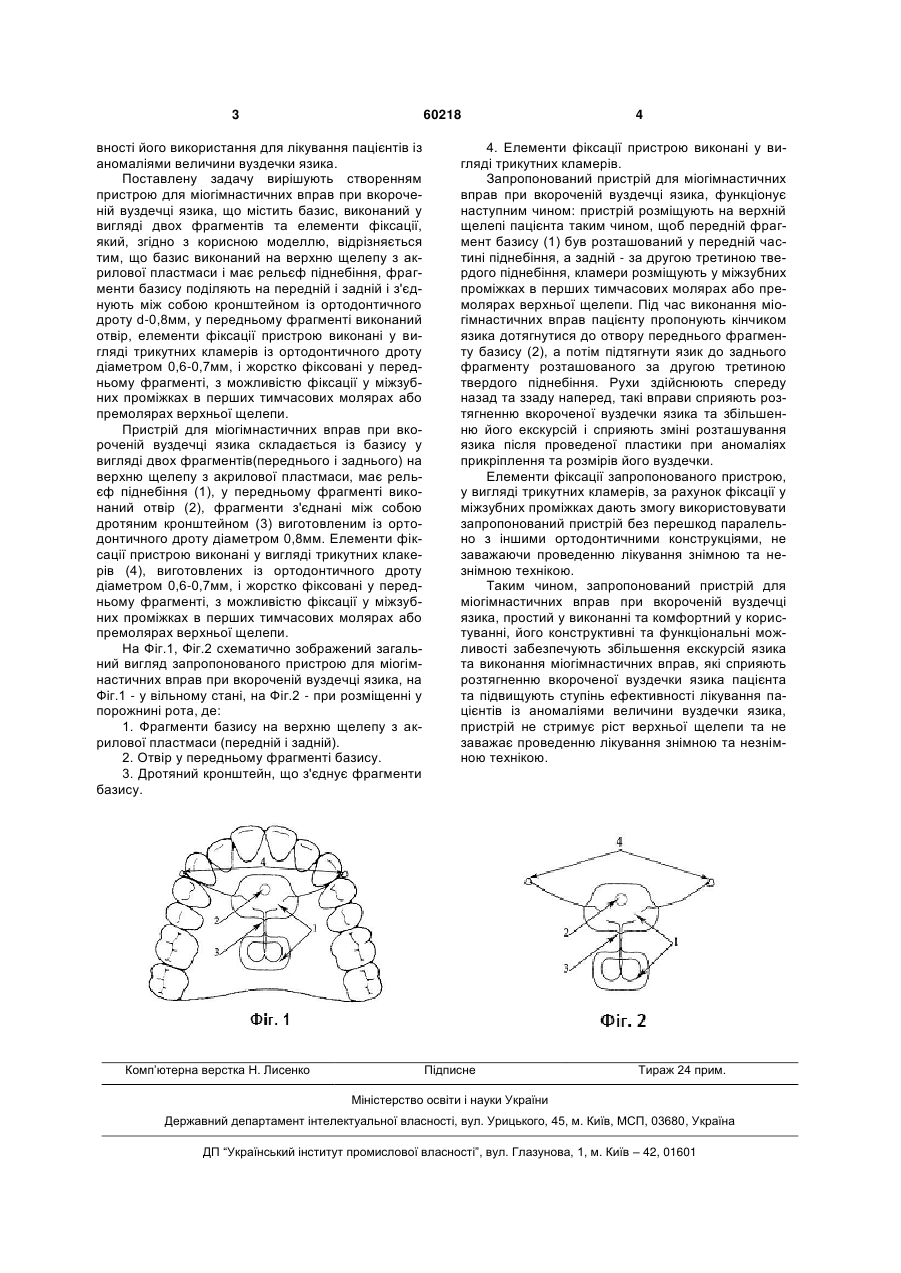

Пристрій для міогімнастичних вправ при вкороченій вуздечці язика, що містить базис, виконаний у вигляді двох фрагментів, та елементи фіксації, який відрізняється тим, що базис виконують 3 60218 вності його використання для лікування пацієнтів із аномаліями величини вуздечки язика. Поставлену задачу вирішують створенням пристрою для міогімнастичних вправ при вкороченій вуздечці язика, що містить базис, виконаний у вигляді двох фрагментів та елементи фіксації, який, згідно з корисною моделлю, відрізняється тим, що базис виконаний на верхню щелепу з акрилової пластмаси і має рельєф піднебіння, фрагменти базису поділяють на передній і задній і з'єднують між собою кронштейном із ортодонтичного дроту d-0,8мм, у передньому фрагменті виконаний отвір, елементи фіксації пристрою виконані у вигляді трикутних кламерів із ортодонтичного дроту діаметром 0,6-0,7мм, і жорстко фіксовані у передньому фрагменті, з можливістю фіксації у міжзубних проміжках в перших тимчасових молярах або премолярах верхньої щелепи. Пристрій для міогімнастичних вправ при вкороченій вуздечці язика складається із базису у вигляді двох фрагментів(переднього і заднього) на верхню щелепу з акрилової пластмаси, має рельєф піднебіння (1), у передньому фрагменті виконаний отвір (2), фрагменти з'єднані між собою дротяним кронштейном (3) виготовленим із ортодонтичного дроту діаметром 0,8мм. Елементи фіксації пристрою виконані у вигляді трикутних клакерів (4), виготовлених із ортодонтичного дроту діаметром 0,6-0,7мм, і жорстко фіксовані у передньому фрагменті, з можливістю фіксації у міжзубних проміжках в перших тимчасових молярах або премолярах верхньої щелепи. На Фіг.1, Фіг.2 схематично зображений загальний вигляд запропонованого пристрою для міогімнастичних вправ при вкороченій вуздечці язика, на Фіг.1 - у вільному стані, на Фіг.2 - при розміщенні у порожнині рота, де: 1. Фрагменти базису на верхню щелепу з акрилової пластмаси (передній і задній). 2. Отвір у передньому фрагменті базису. 3. Дротяний кронштейн, що з'єднує фрагменти базису. Комп’ютерна верстка Н. Лиcенко 4 4. Елементи фіксації пристрою виконані у вигляді трикутних кламерів. Запропонований пристрій для міогімнастичних вправ при вкороченій вуздечці язика, функціонує наступним чином: пристрій розміщують на верхній щелепі пацієнта таким чином, щоб передній фрагмент базису (1) був розташований у передній частині піднебіння, а задній - за другою третиною твердого піднебіння, кламери розміщують у міжзубних проміжках в перших тимчасових молярах або премолярах верхньої щелепи. Під час виконання міогімнастичних вправ пацієнту пропонують кінчиком язика дотягнутися до отвору переднього фрагменту базису (2), а потім підтягнути язик до заднього фрагменту розташованого за другою третиною твердого піднебіння. Рухи здійснюють спереду назад та ззаду наперед, такі вправи сприяють розтягненню вкороченої вуздечки язика та збільшенню його екскурсій і сприяють зміні розташування язика після проведеної пластики при аномаліях прикріплення та розмірів його вуздечки. Елементи фіксації запропонованого пристрою, у вигляді трикутних кламерів, за рахунок фіксації у міжзубних проміжках дають змогу використовувати запропонований пристрій без перешкод паралельно з іншими ортодонтичними конструкціями, не заважаючи проведенню лікування знімною та незнімною технікою. Таким чином, запропонований пристрій для міогімнастичних вправ при вкороченій вуздечці язика, простий у виконанні та комфортний у користуванні, його конструктивні та функціональні можливості забезпечують збільшення екскурсій язика та виконання міогімнастичних вправ, які сприяють розтягненню вкороченої вуздечки язика пацієнта та підвищують ступінь ефективності лікування пацієнтів із аномаліями величини вуздечки язика, пристрій не стримує ріст верхньої щелепи та не заважає проведенню лікування знімною та незнімною технікою. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
