Спосіб вилучення твердої вуглеводневої сировини з надр землі

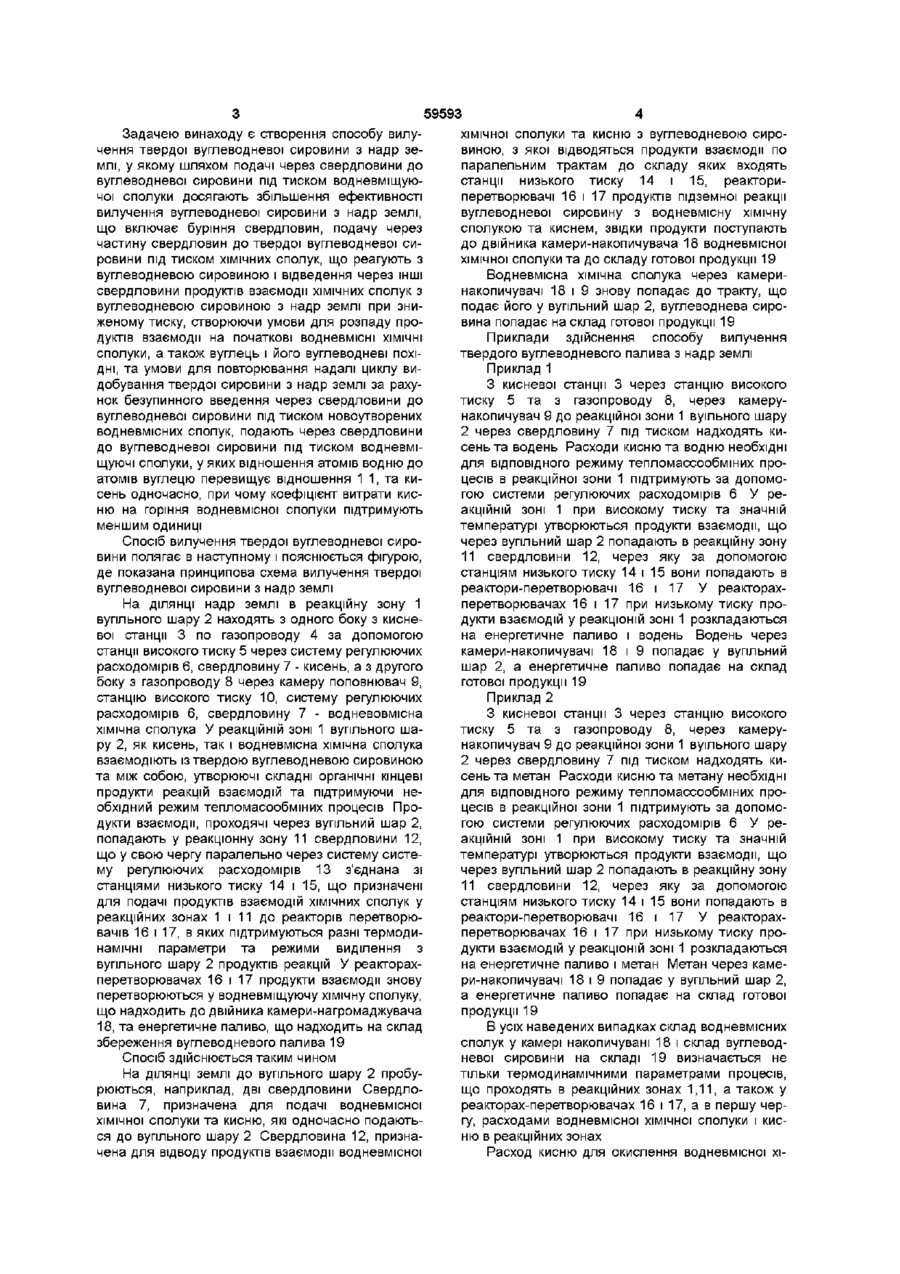

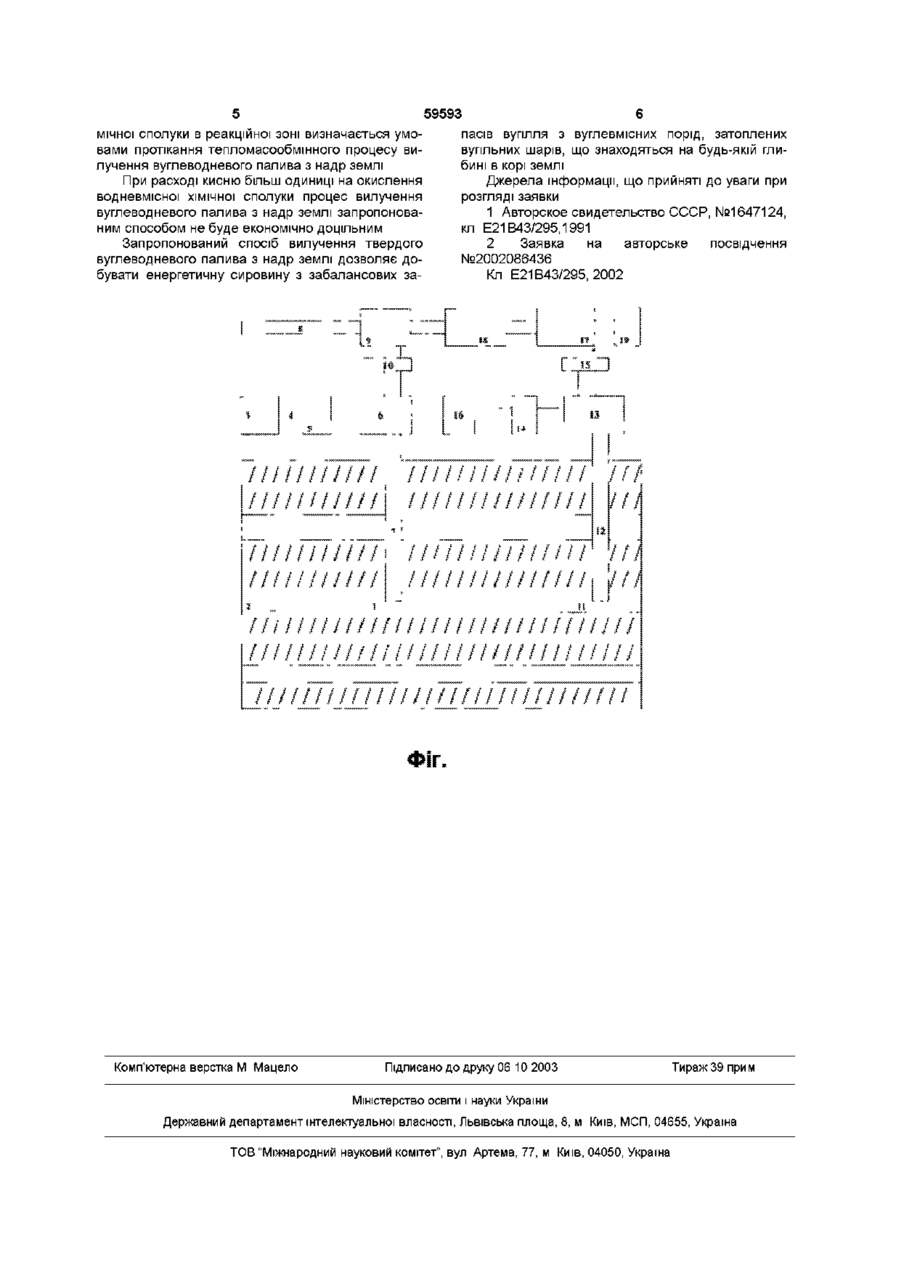

Спосіб вилучення твердої вуглеводневої сировини з надр землі, що включає буріння свердловин, подачу через частину свердловин до твердої вуглеводневої сировини ХІМІЧНИХ сполук, що реагують з вуглеводневою сировиною, і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневою сировиною з надр землі при зниженому тиску, створюючи умови для розпаду продуктів взаємодії на початкові водневмісні ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, та умови для повторювання надалі циклу видобування твердої сировини з надр землі за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених водневмісних ХІМІЧНИХ сполук, який відрізняється тим, що подачу через свердловини до вуглеводневої сировини під тиском водневмісних ХІМІЧНИХ сполук та кисню здійснюють одночасно, причому коефіцієнт витрати кисню на горіння водневмісної сполуки підтримують меншим за одиницю Винахід стосується гірничодобувної галузі і може бути використаний для видобутку вугілля з надр землі Відомий спосіб підземної газифікації вугілля, що включає буріння не менш трьох вертикальних свердловин з розташуванням однієї з них у центрі ділянки, буріння від вибоїв вертикальних горизонтальних назустріч один одному, ініціювання процесу горіння в реакційному каналі, подачу через бокові свердловини дуття, що містить кисень і диоксид вуглецю, і відведення продуктів газифікації через центральну свердловину, причому в роботі підземного газогенератора при газифікації цілика і боковими свердловинами, після виходу газогенератора на стабільний режим роботи подачу дуття із суміші диоксиду вуглецю і кисню чергують з подачею киснево-повітряного дуття, при цьому зміну подачі дуття на киснево-повітряне дуття здійснюють при досягненні мінімально припустимої межі теплотворного газу, одночасно в бокові свердловини подають дуття обох сумішей [1] дої вуглеводневої сировини, що включає буріння свердловин, подачу через частину свердловин до твердої вуглеводневої сировини ХІМІЧНИХ сполук, що реагують з вуглеводневою сировиною, і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневою сировиною, який здійснюють так подають через свердловини до вуглеводневої сировини під тиском водневмісні ХІМІЧНІ сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1 1, а відводять продукти взаємодії з надр землі при зниженому тиску, створюючи при цьому у верхній частині газовідводного тракту умови для розпаду продуктів взаємодії на початкові водневмісні ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, надалі цикл видобування твердого палива з надр землі повторюється за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених водневмісних Недоліком даного винаходу є низька ефективність вилучення палива, що добувається таким чином з надр землі Найбільш близьким по технічній суті і результатам, що досягаються, є спосіб вилучення твер ХІМІЧНИХ сполук [2] Недоліком даного винаходу є низька ефективність вилучення палива, що добувається таким чином з надр землі Мета винаходу є збільшення ефективності вилучення вуглеводного палива з надр землі за рахунок підвищення продуктивності процесу СО Ю Ю 59593 Задачею винаходу є створення способу вилучення твердої вуглеводневої сировини з надр землі, у якому шляхом подачі через свердловини до вуглеводневої сировини під тиском водневміщуючоі сполуки досягають збільшення ефективності вилучення вуглеводневої сировини з надр землі, що включає буріння свердловин, подачу через частину свердловин до твердої вуглеводневої сировини під тиском ХІМІЧНИХ сполук, що реагують з вуглеводневою сировиною і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневою сировиною з надр землі при зниженому тиску, створюючи умови для розпаду продуктів взаємодії на початкові водневмісні ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, та умови для повторювання надалі циклу видобування твердої сировини з надр землі за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених водневмісних сполук, подають через свердловини до вуглеводневої сировини під тиском водневміщуючі сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1 1, та кисень одночасно, при чому коефіцієнт витрати кисню на горіння водневмісної сполуки підтримують меншим одиниці Спосіб вилучення твердої вуглеводневої сировини полягає в наступному і пояснюється фігурою, де показана принципова схема вилучення твердої вуглеводневої сировини з надр землі На ДІЛЯНЦІ надр землі в реакційну зону 1 вугільного шару 2 находять з одного боку з кисневої станції 3 по газопроводу 4 за допомогою станції високого тиску 5 через систему регулюючих расходомірів 6, свердловину 7 - кисень, а з другого боку з газопроводу 8 через камеру поповнювач 9, станцію високого тиску 10, систему регулюючих расходомірів 6, свердловину 7 - водневовмісна хімічна сполука У реакційній зоні 1 вугільного шару 2, як кисень, так і водневмісна хімічна сполука взаємодіють із твердою вуглеводневою сировиною та між собою, утворюючі складні органічні кінцеві продукти реакцій взаємодій та підтримуючи необхідний режим тепломасообміних процесів Продукти взаємодії, проходячі через вугільний шар 2, попадають у реакцюнну зону 11 свердловини 12, що у свою чергу паралельно через систему систему регулюючих расходомірів 13 з'єднана зі станціями низького тиску 14 і 15, що призначені для подачі продуктів взаємодій ХІМІЧНИХ сполук у реакційних зонах 1 і 11 до реакторів перетворювачів 16 і 17, в яких підтримуються разні термодинамічні параметри та режими виділення з вугільного шару 2 продуктів реакцій У реакторахперетворювачах 16 і 17 продукти взаємодії знову перетворюються у водневміщуючу хімічну сполуку, що надходить до двійника камери-нагромаджувача 18, та енергетичне паливо, що надходить на склад збереження вуглеводневого палива 19 Спосіб здійснюється таким чином На ДІЛЯНЦІ землі до вугільного шару 2 пробурюються, наприклад, дві свердловини Свердловина 7, призначена для подачі водневмісної хімічної сполуки та кисню, які одночасно подаються до вугільного шару 2 Свердловина 12, призначена для відводу продуктів взаємодії водневмісної хімічної сполуки та кисню з вуглеводневою сировиною, з якої відводяться продукти взаємодії по паралельним трактам до складу яких входять станції низького тиску 14 і 15, реакториперетворювачі 16 і 17 продуктів підземної реакції вуглеводневої сировину з водневмісну хімічну сполукою та киснем, звідки продукти поступають до двійника камери-накопичувача 18 водневмісної хімічної сполуки та до складу готової продукції 19 Водневмісна хімічна сполука через камеринакопичувачі 18 і 9 знову попадає до тракту, що подає його у вугільний шар 2, вуглеводнева сировина попадає на склад готової продукції 19 Приклади здійснення способу вилучення твердого вуглеводневого палива з надр землі Приклад 1 З кисневої станції 3 через станцію високого тиску 5 та з газопроводу 8, через камерунакопичувач 9 до реакційної зони 1 вуїльного шару 2 через свердловину 7 під тиском надходять кисень та водень Расходи кисню та водню необхідні для ВІДПОВІДНОГО режиму тепломассообміних процесів в реакційної зони 1 підтримують за допомогою системи регулюючих расходомірів 6 У реакційній зоні 1 при високому тиску та значній температурі утворюються продукти взаємодії, що через вугільний шар 2 попадають в реакційну зону 11 свердловини 12, через яку за допомогою станціям низького тиску 14 і 15 вони попадають в реактори-перетворювачі 16 і 17 У реакторахперетворювачах 16 і 17 при низькому тиску продукти взаємодій у реакцюній зоні 1 розкладаються на енергетичне паливо і водень Водень через камери-накопичувачі 18 і 9 попадає у вугільний шар 2, а енергетичне паливо попадає на склад готової продукції 19 Приклад 2 З кисневої станції 3 через станцію високого тиску 5 та з газопроводу 8, через камерунакопичувач 9 до реакційної зони 1 вуїльного шару 2 через свердловину 7 під тиском надходять кисень та метан Расходи кисню та метану необхідні для ВІДПОВІДНОГО режиму тепломассообміних процесів в реакційної зони 1 підтримують за допомогою системи регулюючих расходомірів 6 У реакційній зоні 1 при високому тиску та значній температурі утворюються продукти взаємодії, що через вугільний шар 2 попадають в реакційну зону 11 свердловини 12, через яку за допомогою станціям низького тиску 14 і 15 вони попадають в реактори-перетворювачі 16 і 17 У реакторахперетворювачах 16 і 17 при низькому тиску продукти взаємодій у реакцюній зоні 1 розкладаються на енергетичне паливо і метан Метан через камери-накопичувачі 18 і 9 попадає у вугільний шар 2, а енергетичне паливо попадає на склад готової продукції 19 В усіх наведених випадках склад водневмісних сполук у камері накопичувані 18 і склад вуглеводневої сировини на складі 19 визначається не тільки термодинамічними параметрами процесів, що проходять в реакційних зонах 1,11, а також у реакторах-перетворювачах 16 і 17, а в першу чергу, расходами водневмісної хімічної сполуки і кисню в реакційних зонах Расход кисню для окислення водневмісної хі 59593 мічної сполуки в реакційної зоні визначається умовами протікання тепломасообмінного процесу вилучення вуглеводневого палива з надр землі При расході кисню більш одиниці на окислення водневмісної хімічної сполуки процес вилучення вуглеводневого палива з надр землі запропонованим способом не буде економічно доцільним Запропонований спосіб вилучення твердого вуглеводневого палива з надр землі дозволяє добувати енергетичну сировину з забалансових за Комп'ютерна верстка М Мацело пасів вугілля з вуглевмісних порід, затоплених вугільних шарів, що знаходяться на будь-якій глибині в корі землі Джерела інформації, що прийняті до уваги при розгляді заявки 1 Авторское свидетельство СССР, №1647124, кл Е21В43/295.1991 2 Заявка на авторське посвідчення №2002086436 Кл Е21В43/295, 2002 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
