Провід електронагрівальний

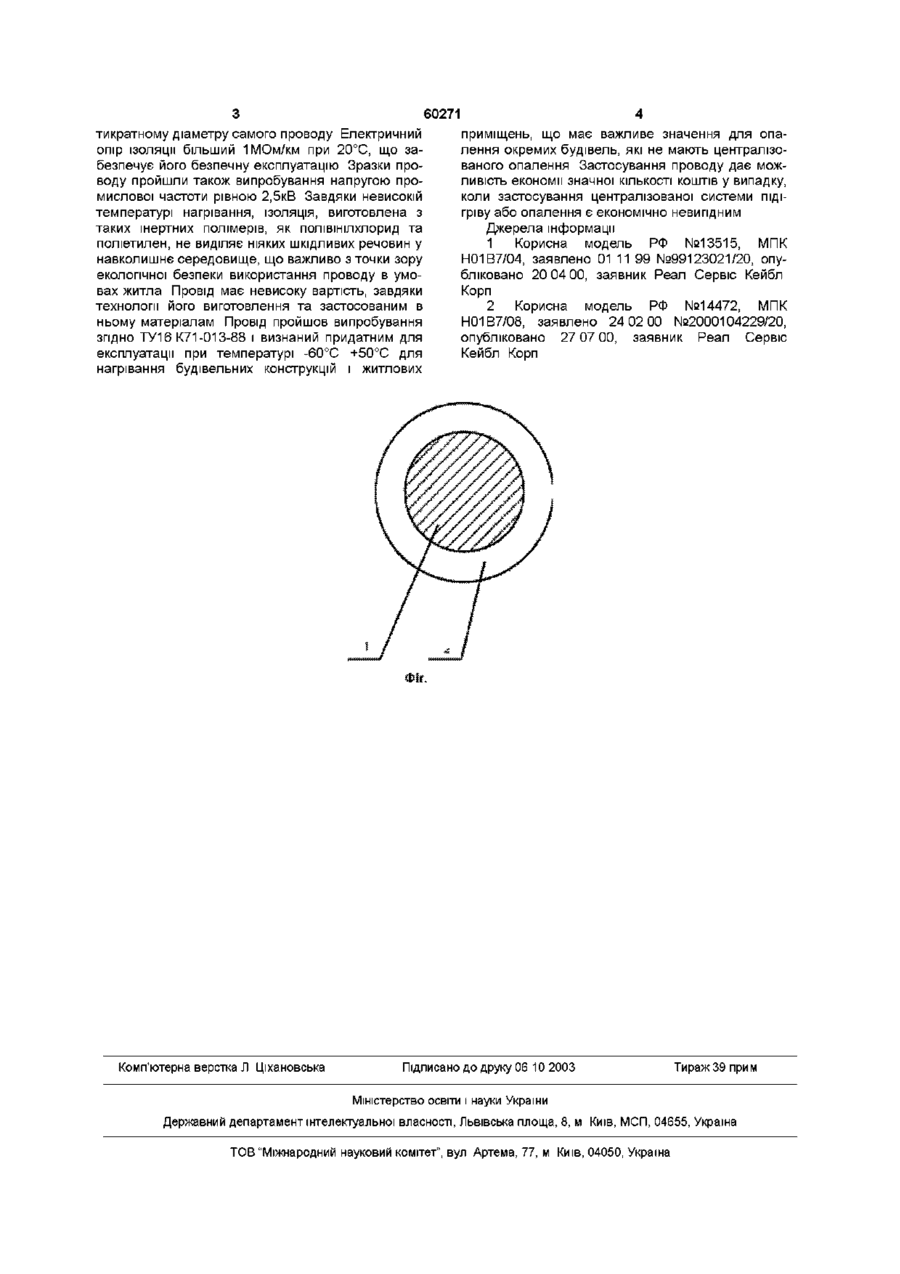

Провід електронагрівальний, який містить струмопровідне осердя та полімерну ІЗОЛЯЦІЮ, який відрізняється тим, що осердя виготовлене з круглої стальної загартованої дротини, а суцільна полімерна ІЗОЛЯЦІЯ нанесена з обтисненням, виготовлена з полівшілхлоридного пластикату або поліетилену і відповідає умовам її застосування Порівняння з іншими відомими в цій галузі техніки рішеннями не виявило в них ознак, які відокремлюють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого рішення критерію "суттєві відзнаки" На фіг наведено схематичне зображення перерізу проводу електронагрівального Він складається з осердя 1, виготовленого у вигляді круглої стальної дротини, та ізоляції 2 з полівшілхлоридного пластикату або поліетилену Провід працює так Матеріалом осердя є нагартована сталь, що забезпечує підвищений електричний опір осердя і достатнє для нагріву виділення теплової енергії внаслідок протікання електричного струму Окрім того нагартована стальна дротина має досить високу межу електричної МІЦНОСТІ, що дозволяє використовувати и як армуючий елемент монолітного бетону та залізобетону, стінових конструкцій з пінобетону та ін Завдяки відносно невисокій температурі нагріву осердя струмом (до +50°С), воно практично не знижує своєї механічної МІЦНОСТІ, ЩО суттєво з точки зору застосування його як арматури будівельних конструкцій Ізоляція нанесена суцільним шаром з обтисненням на осердя та має невелику товщину (0,64мм), що забезпечує и низький тепловий опір, тобто відповідає умовам и застосування Приклад проводу електронагрівального Були виготовлені зразки проводу діаметром осердя 1 1,4мм, та товщиною ізоляції 0,64мм Провід допускає радіус вигину, рівний трьом його діаметрам при прокладанні Він витримує 3 цикли перегинання навколо ролика діаметром, рівним деся о (О 60271 тикратному діаметру самого проводу Електричний приміщень, що має важливе значення для опаопір ізоляції більший 1МОм/км при 20°С, що залення окремих будівель, які не мають централізобезпечує його безпечну експлуатацію Зразки прованого опалення Застосування проводу дає можводу пройшли також випробування напругою проливість економії значної КІЛЬКОСТІ КОШТІВ у випадку, мислової частоти рівною 2,5кВ Завдяки невисокій коли застосування централізованої системи підітемпературі нагрівання, ІЗОЛЯЦІЯ, виготовлена з гріву або опалення є економічно невигідним таких інертних полімерів, як полівінілхлорид та Джерела інформації поліетилен, не виділяє ніяких шкідливих речовин у 1 Корисна модель РФ №13515, МПК навколишнє середовище, що важливо з точки зору Н01В7/04, заявлено 01 11 99 №99123021/20, опуекологічної безпеки використання проводу в умобліковано 20 04 00, заявник Реал Сервіс Кейбл вах житла Провід має невисоку вартість, завдяки Корп технології його виготовлення та застосованим в 2 Корисна модель РФ №14472, МПК ньому матеріалам Провід пройшов випробування Н01В7/08, заявлено 24 02 00 №2000104229/20, згідно ТУ16 К71-013-88 і визнаний придатним для опубліковано 27 07 00, заявник Реал Сервіс експлуатації при температурі -60°С +50°С для Кейбл Корп нагрівання будівельних конструкцій і житлових Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
