Котел вертикально-циліндричний паровий

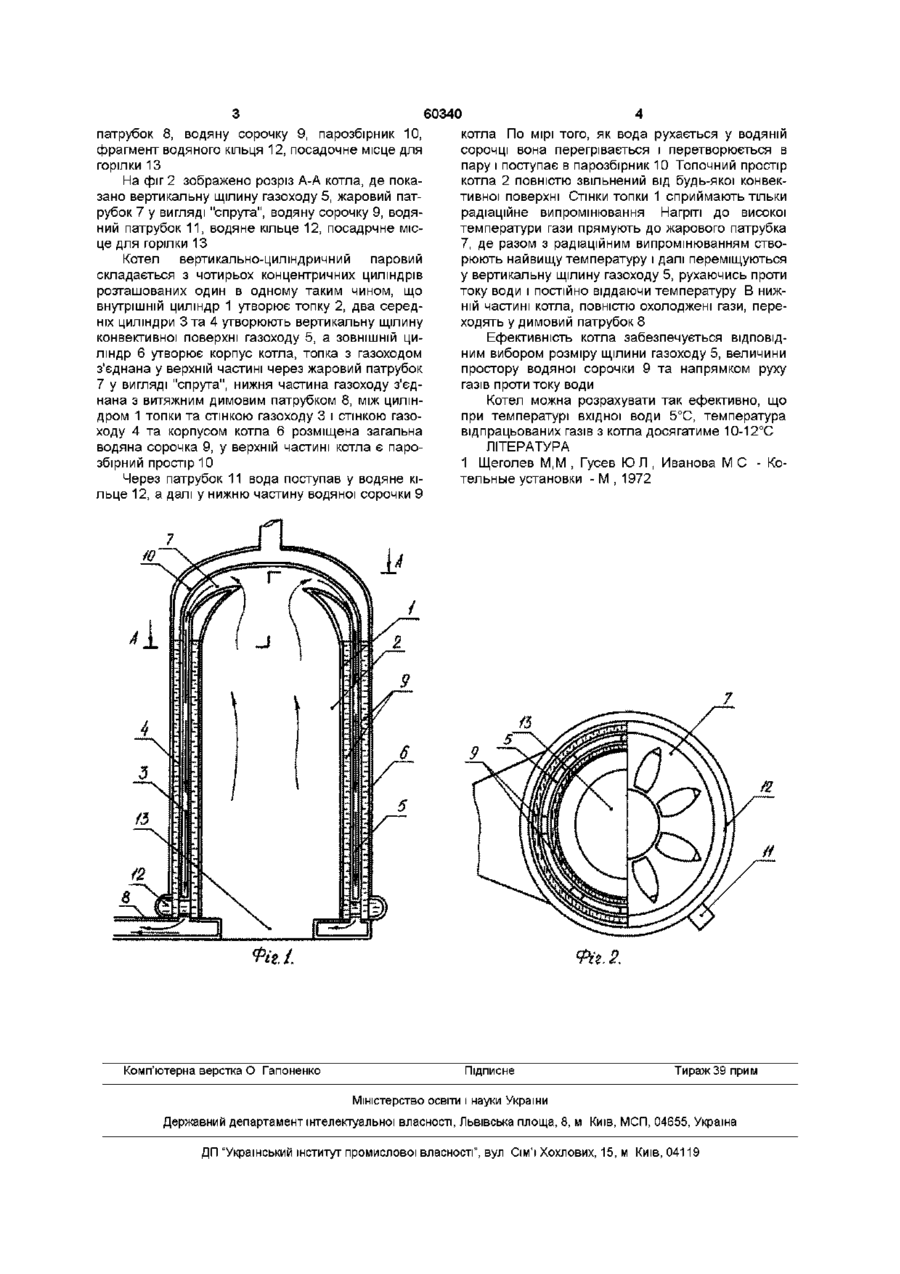

1 Котел вертикально-циліндричний паровий, який складається з двох концентричних циліндрів, вставлених один в одний, а в просторі між ними розміщена водяна сорочка, яка у верхній частині видозмінена у парозбірник, у внутрішньому циліндрі розташовано топку з конвективною поверхнею, виконаною з декількох пучків труб, ЗОВНІШНІЙ циліндр використано як корпус котла, який відрізняється тим, що конвективну поверхню котла вине сено за межі топки і змонтовано у водяній сорочці у вигляді двох додаткових концентричних циліндрів, які утворюють вертикальну щілину газоходу, яка з'єднана з топкою жаровим патрубком у вигляді "спрута" 2 Котел вертикально-циліндричний паровий за п 1, який відрізняється тим, що має два або декілька ступеневих жарових патрубків 3 Котел вертикально-циліндричний паровий за п 1 або за п 2, який відрізняється тим, що має два або декілька паралельних газоходів 4 Котел вертикально-циліндричний паровий за будь яким з пп1-3, який відрізняється тим, що має хвилясту або ребристу поверхню газоходу, де хвилі або ребра розташовані перпендикулярно току газів та води О Котел вертикально-циліндричний паровий відноситься до опалювальної техніки промислового призначення Вертикально-циліндричний паровий котел Шухова В Г є прообразом всіх вертикально циліндричних котлів Конструкція котла має два концентричних циліндри У внутрішньому циліндрі розташовується топка і невелика конвективна поверхня виконана з декількох пучків труб Пучки труб обвальцовують у сплющені стінки внутрішнього циліндру Вертикальний котел Шухова компактний та характерний незначним газовим опором і розрахований на високоякісне паливо /1, ст 159/ Цей котел має наступні недоліки 1 Неповністю використовується радіаційна поверхня, 2 Недостатньо утилізуються відпрацьовані гази Низький ККД, 3 Достатньо складний за конструкцією В основу винаходу поставлене завдання створити більш компактний паровий вертикальноциліндричний котел нового типу з максимальним відбором тепла від теплоносія та низькою собівартістю Поставлене завдання досягається тим, що ко тел вертикально-циліндричнии паровий складений з двох концентричних циліндрів вставлених один в одного, а в просторі між ними розміщено водяну сорочку, яка у верхні частині видозмінена у парозбірник, у внутрішньому циліндрі розташовано топку з невеликою конвективною поверхнею, виконаною, з декількох пучків труб ЗОВНІШНІЙ циліндр використано як корпус котла, згідно з винаходом конвективну поверхню котла винесено за межі топки і змонтовано у водяній сорочці у виді двох додаткових концентричних циліндрів, які створюють вертикальну щілину газоходу, яка з'єднана з топкою жаровим патрубком у вигляді "спрута" Окрім цього, котел вертикально-циліндричний паровий має два або декілька ступеневий жаровий патрубок Котел вертикально-циліндричний паровий може мати два або декілька паралельних газоходів Також, котел вертикально-циліндричний паровий має хвилясту або ребристу поверхню газоходу ,де хвилі або ребра розташовані перпендикулярно току пазів та води Суть винаходу пояснюється графічним матеріалом, на якому на фіг 1, зображено розріз котла, де показано топку 2, вертикальну щілину газоходу 5, жаровий патрубок 7, у вигляді "спрута", димовий со о (О 60340 котла По мірі того, як вода рухається у водяній сорочці вона перегрівається і перетворюється в пару і поступає в парозбірник 10 Топочний простір котла 2 повністю звільнений від будь-якої конвективної поверхні Стінки ТОПКИ 1 сприймають тільки радіаційне випромінювання Нагріті до високої температури гази прямують до жарового патрубка 7, де разом з радіаційним випромінюванням створюють найвищу температуру і далі переміщуються у вертикальну щілину газоходу 5, рухаючись проти току води і постійно віддаючи температуру В нижній частині котла, повністю охолоджені гази, переходять у димовий патрубок 8 Ефективність котла забезпечується ВІДПОВІДНИМ вибором розміру щілини газоходу 5, величини простору водяної сорочки 9 та напрямком руху газів проти току води Котел можна розрахувати так ефективно, що при температурі вхідної води 5°С, температура відпрацьованих газів з котла досягатиме 10-12°С ЛІТЕРАТУРА 1 Щеголев М,М , Гусев Ю Л , Иванова М С - Котельные установки - М , 1972 Через патрубок 11 вода поступав у водяне кільце 12, а далі у нижню частину водяної сорочки 9 патрубок 8, водяну сорочку 9, парозбірник 10, фрагмент водяного кільця 12, посадочне місце для горілки 13 На фіг 2 зображено розріз А-А котла, де показано вертикальну щілину газоходу 5, жаровий патрубок 7 у вигляді "спрута", водяну сорочку 9, водяний патрубок 11, водяне кільце 12, посадрчне місце для горілки 13 Котел вертикально-циліндричний паровий складається з чотирьох концентричних циліндрів розташованих один в одному таким чином, що внутрішній циліндр 1 утворює топку 2, два середніх циліндри 3 та 4 утворюють вертикальну щілину конвективної поверхні газоходу 5, а ЗОВНІШНІЙ циліндр 6 утворює корпус котла, топка з газоходом з'єднана у верхній частині через жаровий патрубок 7 у вигляді "спрута", нижня частина газоходу з'єднана з витяжним димовим патрубком 8, між циліндром 1 топки та стінкою газоходу 3 і стінкою газоходу 4 та корпусом котла 6 розміщена загальна водяна сорочка 9, у верхній частині котла є парозбірний простір 10 W Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
