Електромеханічне пристосування для вимірювання взаємного зміщення точок прикладання сил до зразка на позацентрове розтягання

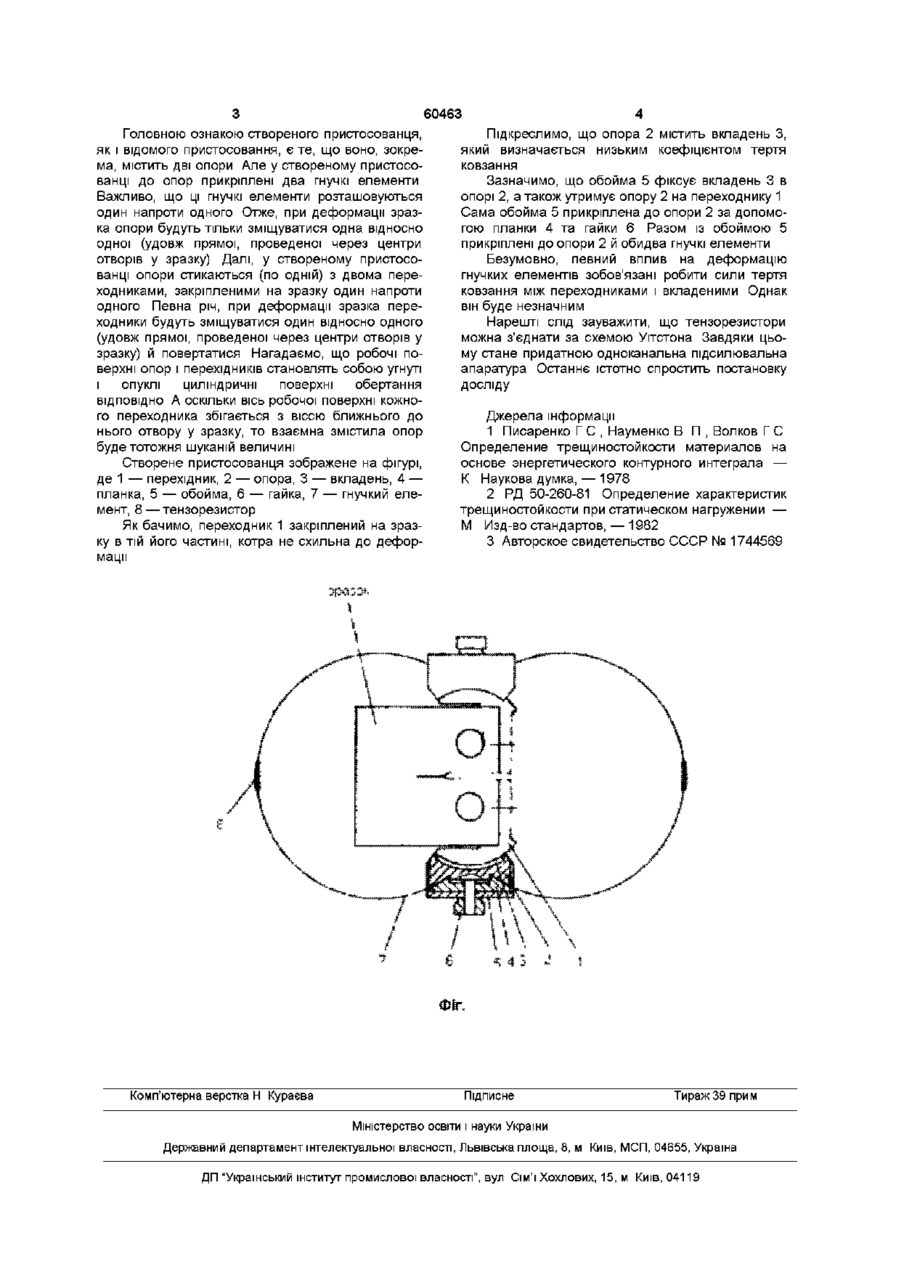

Елеісгромеханічне пристосування для вимірювання взаємного зміщення точок прикладання сил до зразка на позацентрове розтягання, яке містить тензорезистори та дві опори, яке відрізняється тим, що тензорезистори розміщують на двох гнучких елементах, прикріплених ( один напроти одного ) до опор, котрі стикаються (по одній ) з двома перехідниками, закріпленими ( один напроти одного ) на зразку, причому робочі поверхні опор і перехід ників становлять собою увігнуті і опуклі циліндричні поверхні обертання ВІДПОВІДНО, а крім цього, вісь робочої поверхні кожного перехідника збігається з віссю близького до нього отвору у зразку Винахід належить до області механіки руйнування і може бути використаний при визначенні Jінте грала З метою визначення J-інтеграла найчастіше застосовують зразок на позацентрове розтягання Власне визначення J-штеграла передбачає знаходження в ДОСЛІДІ взаємної змістили точок прикладання сил Зауважимо, що під точками прикладання сил розуміються центри отворів у зразку [1] Звісно, безпосередньо виміряти взаємну змістину центрів отворів у зразку надзвичайно важко Тому, як правило, вимірюють взаємну змістину деяких інших, базових точок, ототожнюючи и зі шуканою величиною Відоме електромеханічне пристосованця [2], яке складається зі гнучкого елемента, на котрому розміщені тензорезистори й до котрого прикріплені дві конусоподібні опори Для даного пристосованця за базові точки служать точки на ЗОВНІШНІХ поверхнях зразка, які в початковому стані належать прямій, проведеній через центри отворів у зразку Треба сказати, що внаслідок деформації зразка базові точки покидають названу пряму Тобто, взаємна змістила базових точок лише наближено дорівнюватиме взаємній змістиш центрів отворів у зразку Відзначимо, що, наслідуючи роботу [3], на зразку можна закріпити (один напроти одного) два ДОПОМІЖНІ елементи, які мають викривлені поверхні, а саме, опуклі циліндричні поверхні обер тання При цьому вісь викривленої поверхні кожного допоміжного елемента необхідно сполучити з віссю ближнього до нього отвору у зразку Особливої уваги заслуговують точки перетину з викривленими поверхнями допоміжних елементів прямої, проведеної через центри отворів у зразку Очевидно, що взаємна змістила цих точок точно дорівнюватиме взаємній змістиш центрів отворів у зразку Таким чином, якщо скористатися допоміжними елементами, то буде неважко виявити шукану величину Це ураховано у подальшому Ради стислості викладу ДОПОМІЖНІ елементи іменуються перехідниками В основу винаходу поставлена задача створення більш точного електромеханічного пристосованця для вимірювання взаємної змістили точок прикладання сил до зразка на позацентрове розтягання Вона розв'язана тим, що у електромеханічному пристосованці, яке містить тензорезистори та дві опори, згідно з винаходом тензорезистори розміщуються на двох гнучких елементах, прикріплених (один напроти одного) до опор, котрі стикаються (по одній) з двома перехідниками, закріпленими (один напроти одного) на зразку, причому робочі поверхні опор і перехід ників становлять собою угнуті і опуклі циліндричні поверхні обертання ВІДПОВІДНО, а крім цього, вісь робочої поверхні кожного перехідника збігається з віссю ближнього до нього отвору у зразку СО (О ^ о (О 60463 Головною ознакою створеного пристосованця, як і відомого пристосовання, є те, що воно, зокрема, містить дві опори Але у створеному пристосованці до опор прикріплені два гнучкі елементи Важливо, що ці гнучкі елементи розташовуються один напроти одного Отже, при деформації зразка опори будуть тільки зміщуватися одна відносно одної (удовж прямої, проведеної через центри отворів у зразку) Далі, у створеному пристосованці опори стикаються (по одній) з двома переходниками, закріпленими на зразку один напроти одного Певна річ, при деформації зразка переходники будуть зміщуватися один відносно одного (удовж прямої, проведеної через центри отворів у зразку) й повертатися Нагадаємо, що робочі поверхні опор і перехідників становлять собою угнуті і опуклі циліндричні поверхні обертання ВІДПОВІДНО А оскільки вісь робочої поверхні кожного переходника збігається з віссю ближнього до нього отвору у зразку, то взаємна змістила опор будетотожня шуканій величині Створене пристосованця зображене на фігурі, де 1 — перехідник, 2 — опора, 3 — вкладень, 4 — планка, 5 — обойма, 6 — гайка, 7 — гнучкий елемент, 8—тензорезистор Як бачимо, переходник 1 закріплений на зразку в тій його частині, котра не схильна до деформації Комп'ютерна верстка Н Кураєва Підкреслимо, що опора 2 містить вкладень З, який визначається низьким коефіцієнтом тертя ковзання Зазначимо, що обойма 5 фіксує вкладень 3 в опорі 2, а також утримує опору 2 на переходнику 1 Сама обойма 5 прикріплена до опори 2 за допомогою планки 4 та гайки 6 Разом із обоймою 5 прикріплені до опори 2 й обидва гнучкі елементи Безумовно, певний вплив на деформацію гнучких елементів зобов'язані робити сили тертя ковзання між переходниками і вкладеними Однак він буде незначним Нарешті слід зауважити, що тензорезистори можна з'єднати за схемою Уітстона Завдяки цьому стане придатною одноканальна підсилювальна апаратура Останнє істотно спростить постановку досліду Джерела інформації 1 Писаренко Г С , Науменко В П , Волков Г С Определение трещиностойкости материалов на основе энергетического контурного интеграла — К Наукова думка, — 1978 2 РД 50-260-81 Определение характеристик трещиностойкости при статическом нагружении — М Изд-во стандартов, — 1982 3 Авторское свидетельство СССР № 1744569 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
