Спосіб кріплення і пристрій для його здійснення – дюбель з ударним (вбивним) шурупом

Номер патенту: 60481

Опубліковано: 15.10.2003

Автор: Костик Олександра Йосипівна

Завантажити PDF файл.

Формула / Реферат

1. Спосіб кріплення, який полягає у просвердлюванні отвору, закладанні у нього дюбеля та закручуванні шурупа, який відрізняється тим, що отвір просвердлюють наскрізний, вкладають у просвердлений отвір дюбель з ударним шурупом і легким ударом забивають шуруп у дюбель, здійснюючи таким чином кріплення.

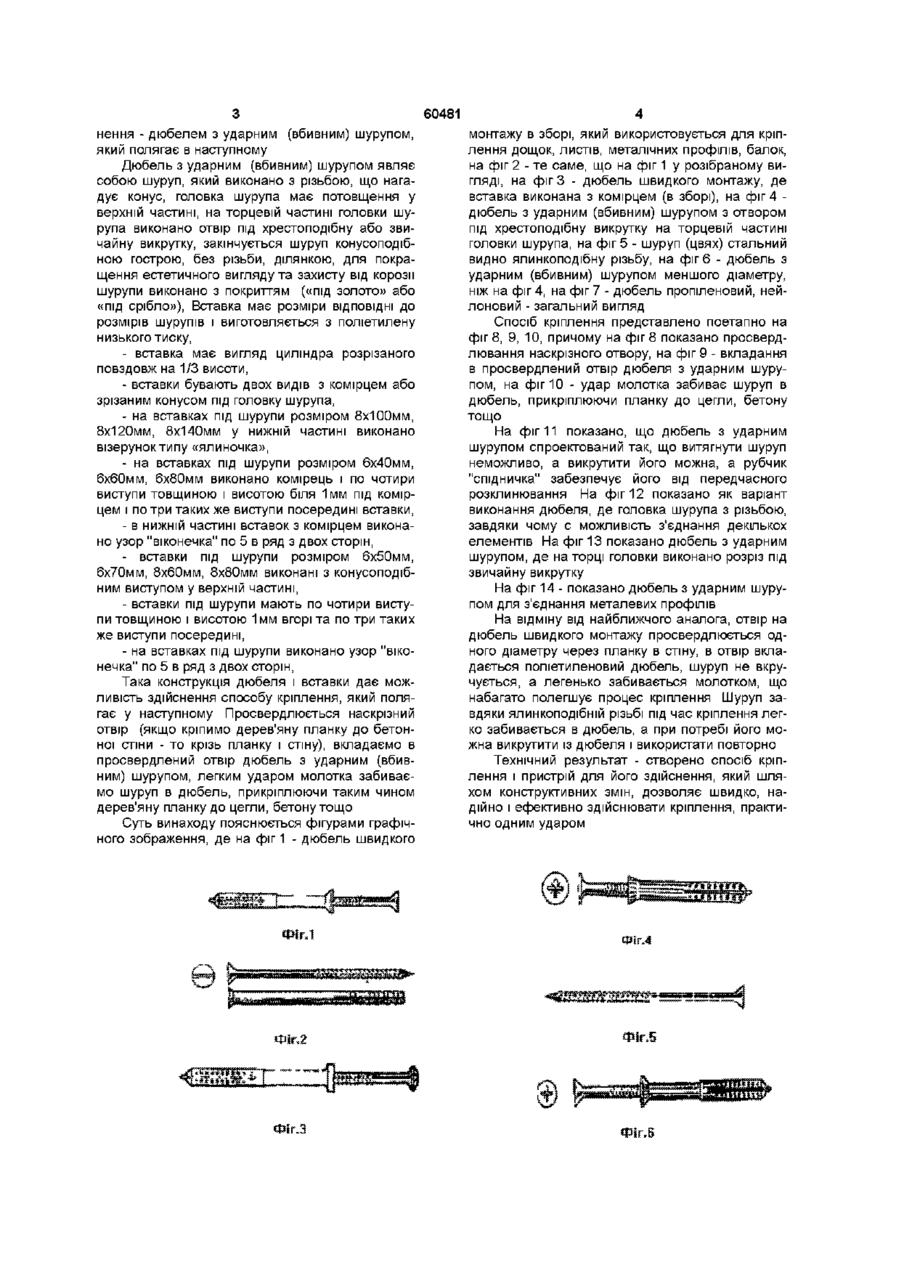

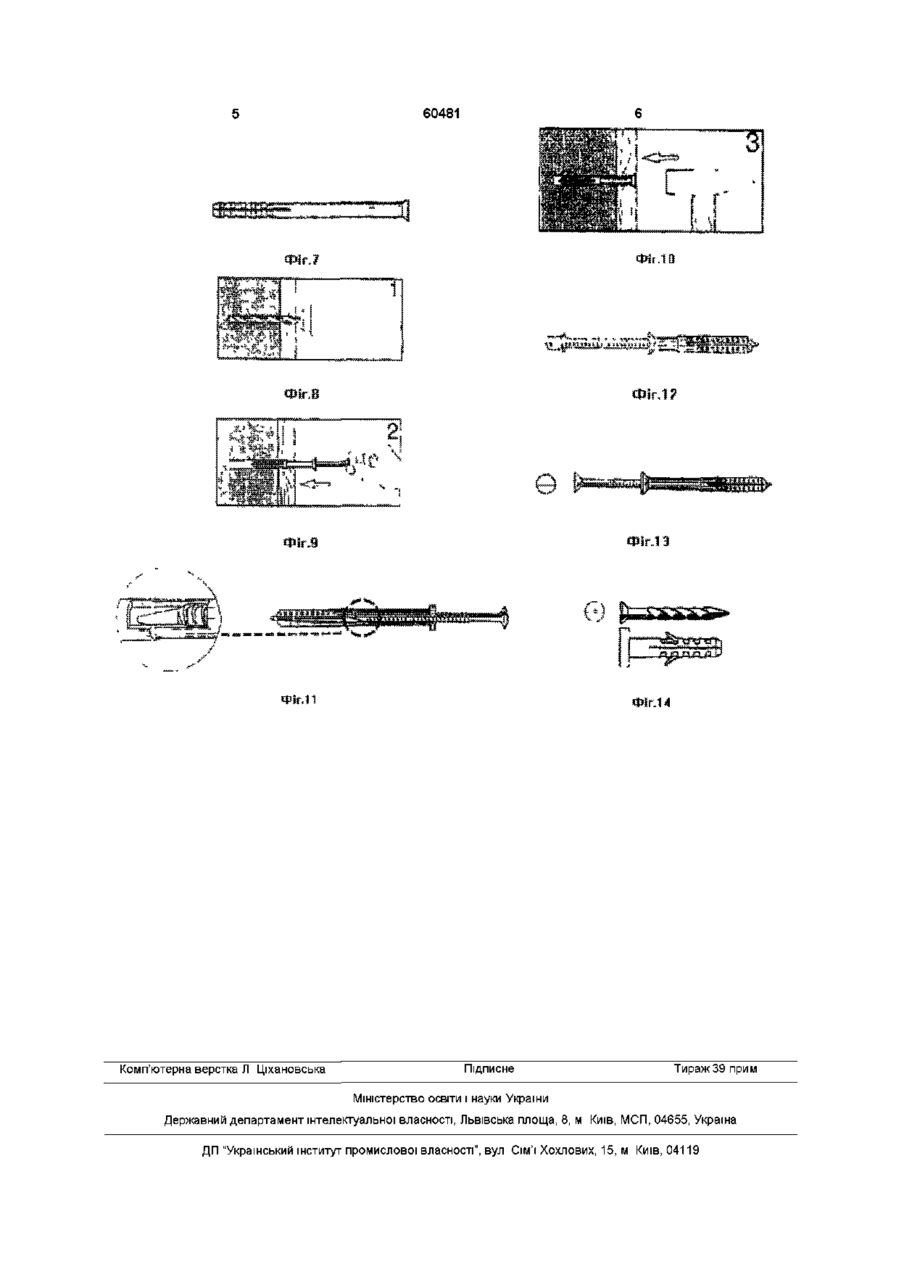

2. Пристрій для здійснення способу кріплення за п. 1 - дюбель з ударним (вбивним) шурупом, який складається з поліетиленової або нейлонової вставки і стального шурупа, який відрізняється тим, що вставка має вигляд циліндра, розрізаного у нижній частині вздовж на третину висоти, у верхній частині вставка має розширення під головку шурупа, виконане у вигляді комірця або зрізаного конуса, нижче розширення виконано виступи, причому товщина виступу дорівнює його висоті, шуруп виконано зі зміщенням вгору кроком різьби, головка шурупа має потовщення у верхній частині, на торцевій частині головки виконано отвір під хрестоподібну або під звичайну викрутку, кінець шурупа конусоподібний гострий без різьби, весь шуруп виконано з антикорозійним покриттям.

Текст

1 Спосіб кріплення, який полягає у просвердлюванні отвору, закладанні у нього дюбеля та закручуванні шурупа, який відрізняється тим, що отвір просвердлюють наскрізний, вкладають у просвердлений отвір дюбель з ударним шурупом і легким ударом забивають шуруп у дюбель, здійснюючи таким чином кріплення 2 Пристрій для здійснення способу кріплення за п 1 - дюбель з ударним (вбивним) шурупом, який складається з поліетиленової або нейлонової вставки і стального шурупа, який відрізняється тим, що вставка має вигляд циліндра, розрізаного у нижній частині вздовж на третину висоти, у верхній частині вставка має розширення під головку шурупа, виконане у вигляді комірця або зрізаного конуса, нижче розширення виконано виступи, причому товщина виступу дорівнює його висоті, шуруп виконано зі зміщенням вгору кроком різьби, головка шурупа має потовщення у верхній частині, на торцевій частині головки виконано отвір під хрестоподібну або під звичайну викрутку, кінець шурупа конусоподібний гострий без різьби, весь шуруп виконано з антикорозійним покриттям Винахід відноситься до елементів будівельних конструкцій, а саме до кріпильного елемента і способу кріплення в бетоні, цеглі, натуральному камені тощо, при внутрішніх і ЗОВНІШНІХ будівельних роботах та пристрою для його здійснення дюбеля з ударним (вбивним) шурупом Відомий кріпильний елемент для фіксації теплоізолюючих плит на несучих конструкціях будівель, який містить штифт, що складається з металевого стрижня і головки, яка покрита пластмасовою оболонкою, і утримуючий елемент з пластмаси, який складається з притискної частини, втулки для розміщення головки штифта з гвинтовою частиною, направляючою частиною і розпірною частиною для розміщення розпірного металевого стрижня (Європейський патент №0074469, МПК F16B13/02, опубл 23 03 1983) Спосіб кріплення за допомогою вказаного кріпильного елементу наступний просвердлюється отвір в СТІНІ, забивається дерев'яний кілок і вкручується шуруп Недолік - вказаний дюбель не годиться для швидкого монтажу, трудоемкий процес кріплення, саме кріплення малоефективне Найближчим до технічного рішення, що заявляється є кріпильний елемент для фіксації теплоізолюючих плит на несучих конструкціях будівель, який складається з металевого стрижня і головки, яка покрита пластмасовою оболонкою, і утримуючий елемент з пластмаси, який складається з притискної частини, втулки для розміщення головки штифта, напрямної частини і розпірної частини для розміщення розпірного металевого стрижня, причому металевий стрижень забезпечений теплоізолюючою оболонкою по всій довжині металевого стрижня (Патент України №46304, МПК F16B13/02, опубл 15 05 02, бюл №5 2002р) Спосіб кріплення за допомогою вказаного кріпильного елементу наступний пластмасова вставка вкладається в просвердлений отвір і відіграє роль кілка, а сам шуруп вкручується у вказану пластмасову вставку Недолік - вказаний дюбель не годиться для швидкого монтажу наприклад, щоб закріпити планку на СТІНІ треба на пластмасовий дюбель висвердлити отвір в СТІНІ одного діаметру, а в планці отвір іншого діаметру на шуруп, потім співставити отвори закрутити шуруп Процес кріплення багатоопераційний, трудоемкий, малоефективний Технічне завдання - створити спосіб кріплення і пристрій для його здійснення, який шляхом конструктивних змін, дозволив би швидко, надійно і ефективно здійснювати кріплення, практично одним ударом Поставлене технічне завдання вирішується способом кріплення та пристроєм для його здійс 00 ^ о (О 60481 нення - дюбелем з ударним (вбивним) шурупом, який полягає в наступному Дюбель з ударним (вбивним) шурупом являє собою шуруп, який виконано з різьбою, що нагадує конус, головка шурупа має потовщення у верхній частині, на торцевій частині головки шурупа виконано отвір під хрестоподібну або звичайну викрутку, закінчується шуруп конусоподібною гострою, без різьби, ділянкою, для покращення естетичного вигляду та захисту від корозії шурупи виконано з покриттям («під золото» або «під срібло»), Вставка має розміри ВІДПОВІДНІ ДО розмірів шурупів і виготовляється з поліетилену низького тиску, - вставка має вигляд циліндра розрізаного повздовж на 1/3 висоти, - вставки бувають двох видів з комірцем або зрізаним конусом під головку шурупа, - на вставках під шурупи розміром 8х100мм, 8x120мм, 8x140мм у нижній частині виконано візерунок типу «ялиночка», - на вставках під шурупи розміром 6х40мм, бхбОмм, 6х80мм виконано комірець і по чотири виступи товщиною і висотою біля 1мм під комірцем і по три таких же виступи посередині вставки, - в нижній частині вставок з комірцем виконано узор "віконечка" по 5 в ряд з двох сторін, - вставки під шурупи розміром 6х50мм, 6х70мм, 8х60мм, 8х80мм виконані з конусоподібним виступом у верхній частині, - вставки під шурупи мають по чотири виступи товщиною і висотою 1мм вгорі та по три таких же виступи посередині, - на вставках під шурупи виконано узор "віконечка" по 5 в ряд з двох сторін, Така конструкція дюбеля і вставки дає можливість здійснення способу кріплення, який полягає у наступному Просвердлюється наскрізний отвір (якщо кріпимо дерев'яну планку до бетонної стіни - то крізь планку і стіну), вкладаємо в просвердлений отвір дюбель з ударним (вбивним) шурупом, легким ударом молотка забиваємо шуруп в дюбель, прикріплюючи таким чином дерев'яну планку до цегли, бетону тощо Суть винаходу пояснюється фігурами графічного зображення, де на фіг 1 - дюбель швидкого монтажу в зборі, який використовується для кріплення дощок, листів, металічних профілів, балок, на фіг 2 - те саме, що на фіг 1 у розібраному вигляді, на фіг 3 - дюбель швидкого монтажу, де вставка виконана з комірцем (в зборі), на фіг 4 дюбель з ударним (вбивним) шурупом з отвором під хрестоподібну викрутку на торцевій частині головки шурупа, на фіг 5 - шуруп (цвях) стальний видно ялинкоподібну різьбу, на фіг 6 - дюбель з ударним (вбивним) шурупом меншого діаметру, ніж на фіг 4, на фіг 7 - дюбель пропіленовий, нейлоновий - загальний вигляд Спосіб кріплення представлено поетапно на фіг 8, 9, 10, причому на фіг 8 показано просвердлювання наскрізного отвору, на фіг 9 - вкладання в просвердлений отвір дюбеля з ударним шурупом, на фіг 10 - удар молотка забиває шуруп в дюбель, прикріплюючи планку до цегли, бетону тощо На фіг 11 показано, що дюбель з ударним шурупом спроектований так, що витягнути шуруп неможливо, а викрутити його можна, а рубчик "спідничка" забезпечує його від передчасного розклинювання На фіг 12 показано як варіант виконання дюбеля, де головка шурупа з різьбою, завдяки чому с можливість з'єднання декількох елементів На фіг 13 показано дюбель з ударним шурупом, де на торці головки виконано розріз під звичайну викрутку На фіг 14 - показано дюбель з ударним шурупом для з'єднання металевих профілів На відміну від найближчого аналога, отвір на дюбель швидкого монтажу просвердлюється одного діаметру через планку в стіну, в отвір вкладається поліетиленовий дюбель, шуруп не вкручується, а легенько забивається молотком, що набагато полегшує процес кріплення Шуруп завдяки ялинкоподібніи різьбі під час кріплення легко забивається в дюбель, а при потребі його можна викрутити із дюбеля і використати повторно Технічний результат - створено спосіб кріплення і пристрій для його здійснення, який шляхом конструктивних змін, дозволяє швидко, надійно і ефективно здійснювати кріплення, практично одним ударом 60481 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Method for fastening and unit for its implementation rawplug anchor with impact (drive-in) screw

Назва патенту російською

Способ крепления и устройство для его осуществления- дюбель с ударным (вбивным) шурупом

МПК / Мітки

МПК: F16B 13/00

Мітки: ударним, пристрій, шурупом, спосіб, дюбель, вбивним, здійснення, кріплення
