Спосіб перетікання рідини на тарілках колонних масообмінних апаратів

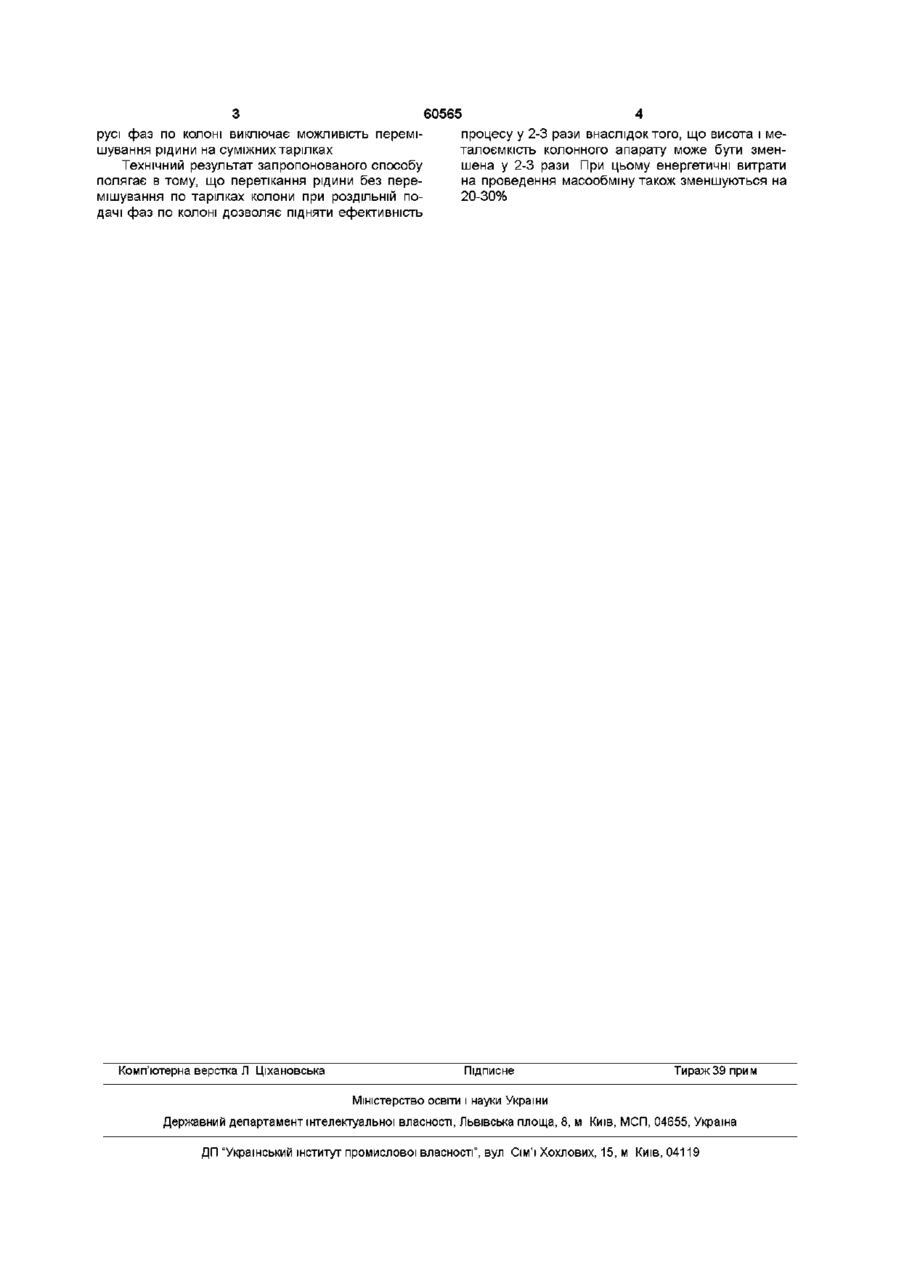

Спосіб перетікання рідини на тарілках колонних масообмінних апаратів, що включає роздільний рух фаз по колоні, який відрізняється тим, що рідина перетікає з тарілки на тарілку через перехідну ємність при ЗМІНІ тиску газового (парового) потоку на тарілці Винахід відноситься до проведення процесу масообміну в тарільчаних колонних апаратах в системі газ (пар) - рідина, та може бути використаний в харчовій, ХІМІЧНІЙ, нафтохімічній, нафтопереробній, та інших галузях промисловості Відомий спосіб перетоку рідини по тарілкам колонних масообмінних апаратів з використанням гідравлічних затворів при одночасному русі фаз по колоні (ковпачкові, клапанні, ситчаті, та ІНШІ тарілки ) (В В Кафаров "Основи масопередачі", Вища школа, Москва, 1979р) Відомий провальний спосіб перетоку рідини по тарілкам колонних масообмінних апаратів (провальні тарілки) при одночасному русі фаз по колоні (В В Кафаров "Основи масопередачі", Вища школа, Москва, 1979р) Обидва способи перетоку рідини використовуються для масообміну при роздільному русі фаз по колоні (циклічному рижим і) ПО КОЛОН І (В В Кафаров "Основи масопередачі", Вища школа, Москва, 1979р) Недоліком цих способів є зменшення ефективності роботи колони за рахунок перемішування рідини при перетоці з тарілки на тарілку (для переточнихта провальних тарілок), зменшення продуктивності колони за рахунок відсутності живлення в газовий (паровий) період (для переточних тарілок) В основу винаходу поставлена задача - запропонувати спосіб перетоку рідини на тарілках колонних масообмінних апаратів, який би відповідав оптимальним умовам роботи таких апаратів при роздільному русі фаз по колоні - відсутності пере мішування рідини на суміжних тарілка при перетоці рідини з тарілки на тарілку Поставлена задача вирішується тим, що рідина перетікає з тарілки на тарілку через перехідну ємкість при ЗМІНІ тиску газового (парового) потоку на тарілках Причинно - наслідковий зв'язок між запропонованими ознаками та технічним результатом полягає в наступному Перехідна ємність використовується як проміжна ланка при перетоці рідини з тарілки на тарілку Рідина з кожної тарілки потрапляє у відповідну перехідну ємкість Полотно тарілки спорожняється Далі рідина з перехідної ємкості перетікає на порожнє полотно нищерозташованої тарілки Прикладом, що ілюструє роботу тарілки з системою клапанів може бути наступне В робочому режимі подвійна система полотно тарілкиперехідна ємкість знаходяться у взаємновиключних функціональних положеннях Під час подачі газу (пари) за рахунок тиску на тарілці клапани закривають полотно тарілки При цьому перехідна ємкість відкрита При зменшенні подачі газу (пари) тиск на тарілці ВІДПОВІДНО зменшується і клапан під дією власної ваги та ваги рідини падає вниз, закриваючи перехідну ємність Рідина з полотна тарілки перетікає в перехідну ємкість При відновленні подачі газу (пари) тиск на тарілці піднімає клапани в верхнє положення відкриваючи перехідну ємкість та закриваючи полотно тарілки Даний спосіб перетоку рідини на тарілках колонних масообмінних апаратів при роздільному ю (О ю о (О З 60565 4 русі фаз по колоні виключає можливість переміпроцесу у 2-3 рази внаслідок того, що висота і мешування рідини на суміжних тарілках талоємкість колонного апарату може бути зменТехнічний результат запропонованого способу шена у 2-3 рази При цьому енергетичні витрати полягає в тому, що перетікання рідини без перена проведення масообміну також зменшуються на мішування по тарілках колони при роздільній по20-30% дачі фаз по колоні дозволяє підняти ефективність Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
