Щілиноподібна тарілка для тепломасообмінних апаратів

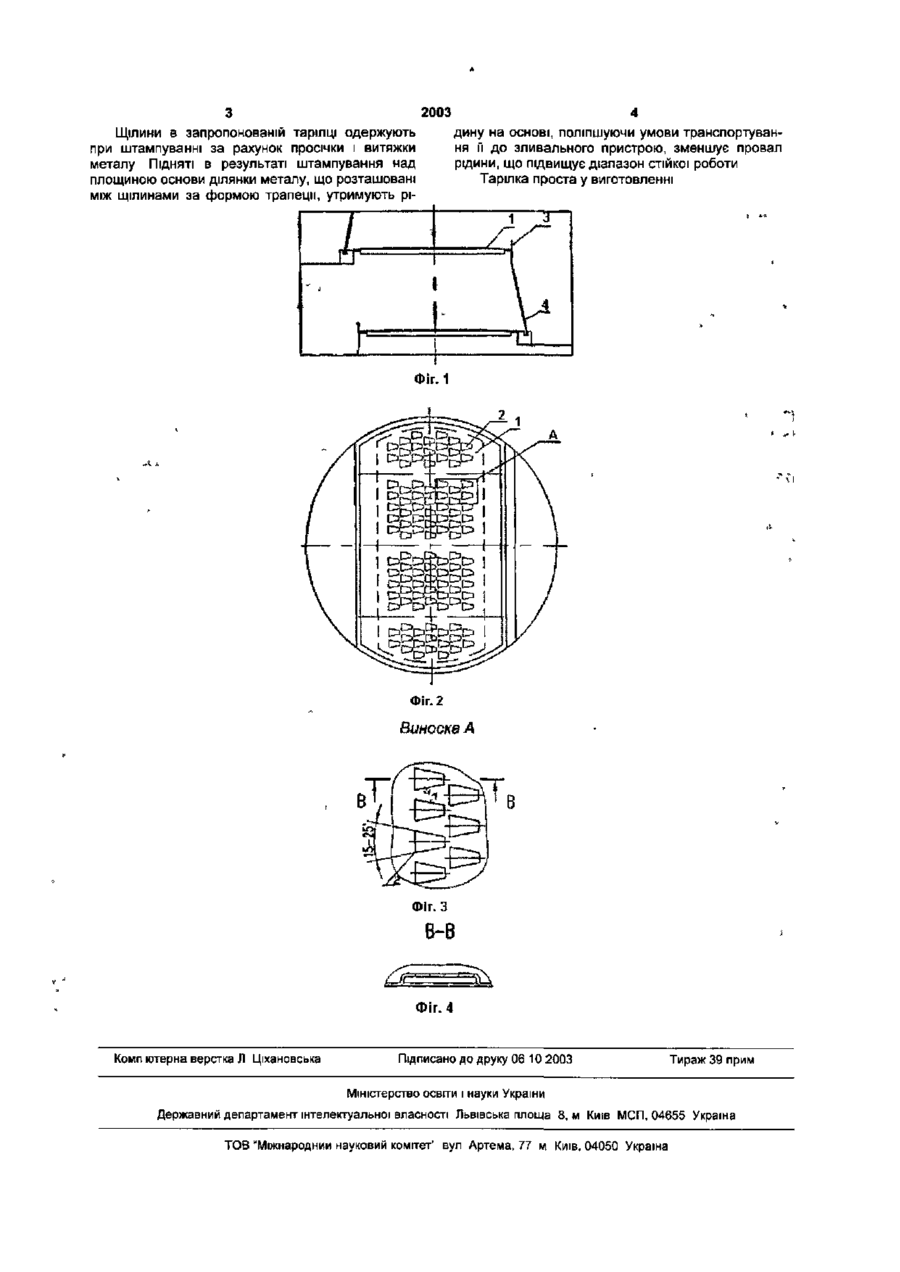

1. Щілиноподібна тарілка для тепломасообмінних апаратів, яка містить основу з щілинами, що розташовані рядами на основі тарілки, переливні та зливальні пристрої, яка відрізняється тим, що щілини розташовані попарно під кутом 15-25°, при цьому частина поверхні основи, що розташована між парами щілин, виконана відігнутою у формі трапеції над площиною основи. 2. Щілиноподібна тарілка за п.1, яка відрізняється тим, що пари щілин у суміжних рядах розташовані в шаховому порядку. 1 Корисна модель відноситься до конструкції тарілки для тепло-масообмінних апаратів, що відносяться до хімічного і нафтового машинобудування, а саме до конструкції масообмінного контактного пристрою для взаємодії пари (газу) та рідини, що може бути використане в тепломасообмінних колонних апаратах для процесів ректифікації, абсорбції, скрубберних процесів і т.п. У нафтопереробній, нафтохімічній, ХІМІЧНИЙ І Інших суміжних галузях промисловості. Відомо контактний пристрій для взаємодії газу (пари) з рідиною, який складається з основи, виконаної з просічио-стиснутого листа з прорізами та має переливні пристрої.(Див. А.с. СРСР 1630841, BO1D3/22, 1983р.). Найбільш близькою по технічній суті є обрана заявником за прототип, щілиноподібна тарілка для тепломасообмінних апаратів, яка має основу з щілинами, розташованими рядами на основі, переливні і зливальні пристрої. (Див. А.с. СРСР 129184, BO1D3/22, 1959р.) Недоліком прототипу є незначний діапазон стійкої роботи. Технічною задачею, на рішення якої спрямована корисна модель, є збільшення діапазону стійкої" роботи. Простота і дешевизна виготовлення. Для вирішення задачі запропонована щілиноподібна тарілка для тепломасообмінних апаратів, яка має основу з щілинами, що розташовані рядами на основі тарілки, переливні і зливні пристрої, в якій, згідно з корисною моделлю, щілини розташо вані попарно під кутом одна до одній рівним 1525", при цьому частина поверхні основи, що розташована між парами щілин виконана відігнутою, у формі трапеції, над площиною підстави. Доцільно пари щілин у суміжних рядах розташовувати у шаховому порядку. На фіг. 1 зображений поздовжній переріз щілиноподібної тарілки. На фіг.2 - вид зверху. На фіг.З - вузол вид "А". На фіг.4 - переріз по Б-Б фіг.З. Щілиноподібна тарілка для тепломасообмінних апаратів містить основу 1 із щілинами 2, розташованими рядами на основі і у кожнім ряді попарно під кутом друг до друга, рівним 15-25°, при цьому частина поверхні основи, що розташована між парами щілин, виконана відігнутою, у формі трапеції, над площиною основи. Пари щілин у суміжних рядах розташовані в шаховому порядку. Тарілка має зливні 3 та переливні 4 пристрої. Щілиноподібна тарілка працює в такий спосіб. Рідина з переливного 4 пристрою надходить на основу 1 тарілки, на якому попарно розташовані щілини 2 під кутом друг до друга, рівним 15-25° та вступає в контакт Із газом, що проходить через щілини 2. Рідина, після контакту з газом транспортується до зливного пристрою 3, переливаючись на тарілку, що розташована нижче, яка встановлена у тепломасообмінному апараті, а газ проходить через щілини 2 на тарілку, що розташована вище, встановлену в тепломасообмінному апараті. СО о о CM З 2003 Щілини В запропонованій тарілці одержують дину на основі, поліпшуючи умови транспортуванпри штампуванні за рахунок просічки і витяжки ня її до зливального пристрою, зменшує провал металу Підняті В результаті штампування над рідини, що підвищує діапазон стійкої роботи площиною основи ділянки металу, що розташовані Тарілка проста у виготовленні між щілинами за формою трапеції, утримують рі Фіг. 1 Фіг. 2 Виноска А Фіг. 4 Комп ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8, м Київ МСП, 04655 Україна ТОВ "Міжнародний науковий комгтет1 вул Артема, 77 м Київ, 04050 Україна
