Інструментальна сталь

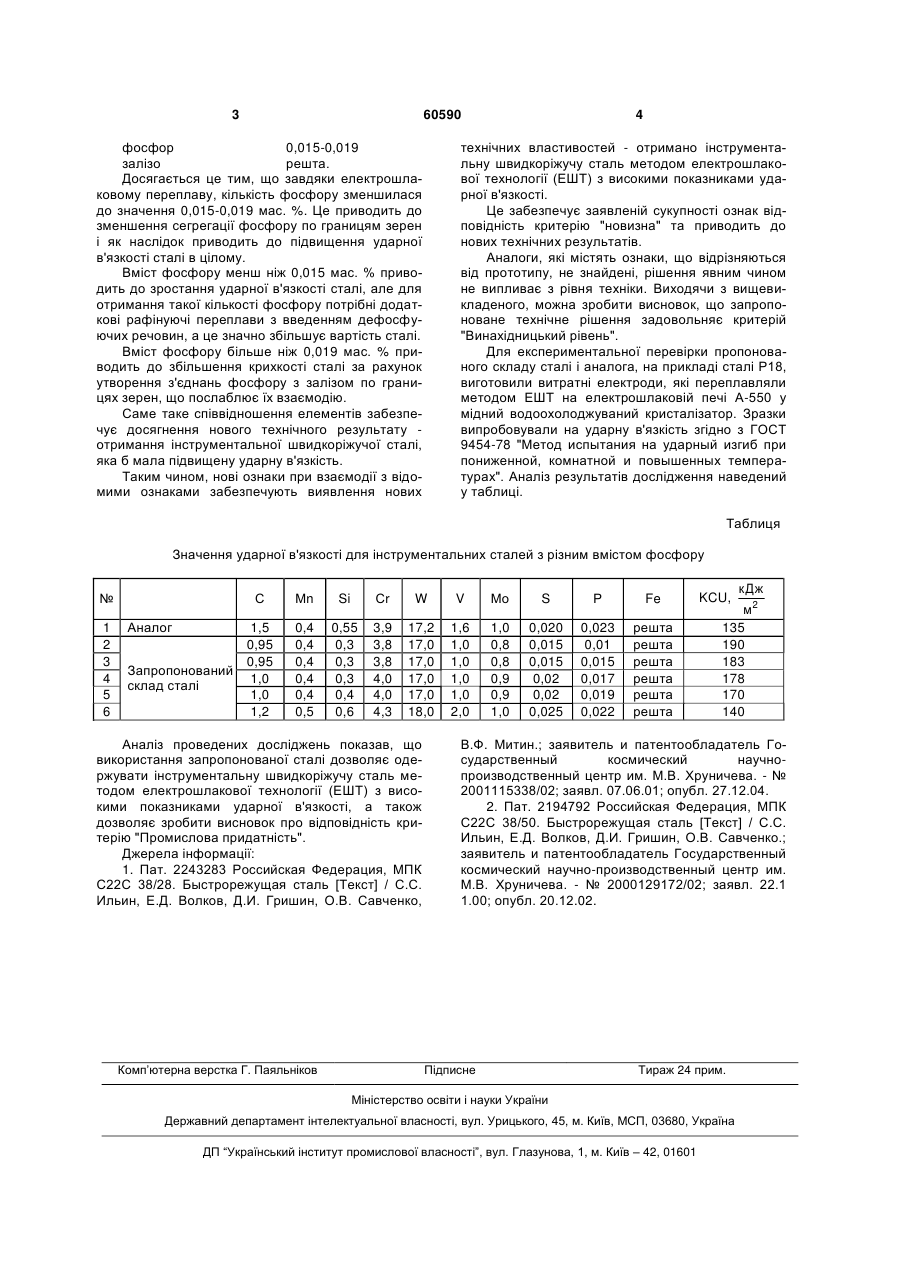

Інструментальна швидкоріжуча сталь, яка містить вуглець, марганець, кремній, хром, вольфрам, ванадій, молібден, сірку, фосфор, залізо, яка відрізняється тим, що з метою підвищення удар 3 60590 фосфор 0,015-0,019 залізо решта. Досягається це тим, що завдяки електрошлаковому переплаву, кількість фосфору зменшилася до значення 0,015-0,019 мас. %. Це приводить до зменшення сегрегації фосфору по границям зерен і як наслідок приводить до підвищення ударної в'язкості сталі в цілому. Вміст фосфору менш ніж 0,015 мас. % приводить до зростання ударної в'язкості сталі, але для отримання такої кількості фосфору потрібні додаткові рафінуючі переплави з введенням дефосфуючих речовин, а це значно збільшує вартість сталі. Вміст фосфору більше ніж 0,019 мас. % приводить до збільшення крихкості сталі за рахунок утворення з'єднань фосфору з залізом по границях зерен, що послаблює їх взаємодію. Саме таке співвідношення елементів забезпечує досягнення нового технічного результату отримання інструментальної швидкоріжучої сталі, яка б мала підвищену ударну в'язкість. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових 4 технічних властивостей - отримано інструментальну швидкоріжучу сталь методом електрошлакової технології (ЕШТ) з високими показниками ударної в'язкості. Це забезпечує заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного, можна зробити висновок, що запропоноване технічне рішення задовольняє критерій "Винахідницький рівень". Для експериментальної перевірки пропонованого складу сталі і аналога, на прикладі сталі Р18, виготовили витратні електроди, які переплавляли методом ЕШТ на електрошлаковій печі А-550 у мідний водоохолоджуваний кристалізатор. Зразки випробовували на ударну в'язкість згідно з ГОСТ 9454-78 "Метод испытания на ударный изгиб при пониженной, комнатной и повышенных температурах". Аналіз результатів дослідження наведений у таблиці. Таблиця Значення ударної в'язкості для інструментальних сталей з різним вмістом фосфору № 1 2 3 4 5 6 С Аналог 1,5 0,95 0,95 Запропонований 1,0 склад сталі 1,0 1,2 Мn Si Сr W V Мо S Р Fe 0,4 0,4 0,4 0,4 0,4 0,5 0,55 0,3 0,3 0,3 0,4 0,6 3,9 3,8 3,8 4,0 4,0 4,3 17,2 17,0 17,0 17,0 17,0 18,0 1,6 1,0 1,0 1,0 1,0 2,0 1,0 0,8 0,8 0,9 0,9 1,0 0,020 0,015 0,015 0,02 0,02 0,025 0,023 0,01 0,015 0,017 0,019 0,022 решта решта решта решта решта решта Аналіз проведених досліджень показав, що використання запропонованої сталі дозволяє одержувати інструментальну швидкоріжучу сталь методом електрошлакової технології (ЕШТ) з високими показниками ударної в'язкості, а також дозволяє зробити висновок про відповідність критерію "Промислова придатність". Джерела інформації: 1. Пат. 2243283 Российская Федерация, МПК С22С 38/28. Быстрорежущая сталь [Текст] / С.С. Ильин, Е.Д. Волков, Д.И. Гришин, О.В. Савченко, Комп’ютерна верстка Г. Паяльніков KCU, кДж м2 135 190 183 178 170 140 В.Ф. Митин.; заявитель и патентообладатель Государственный космический научнопроизводственный центр им. М.В. Хруничева. - № 2001115338/02; заявл. 07.06.01; опубл. 27.12.04. 2. Пат. 2194792 Российская Федерация, МПК С22С 38/50. Быстрорежущая сталь [Текст] / С.С. Ильин, Е.Д. Волков, Д.И. Гришин, О.В. Савченко.; заявитель и патентообладатель Государственный космический научно-производственный центр им. М.В. Хруничева. - № 2000129172/02; заявл. 22.1 1.00; опубл. 20.12.02. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
