Спосіб нівелювання

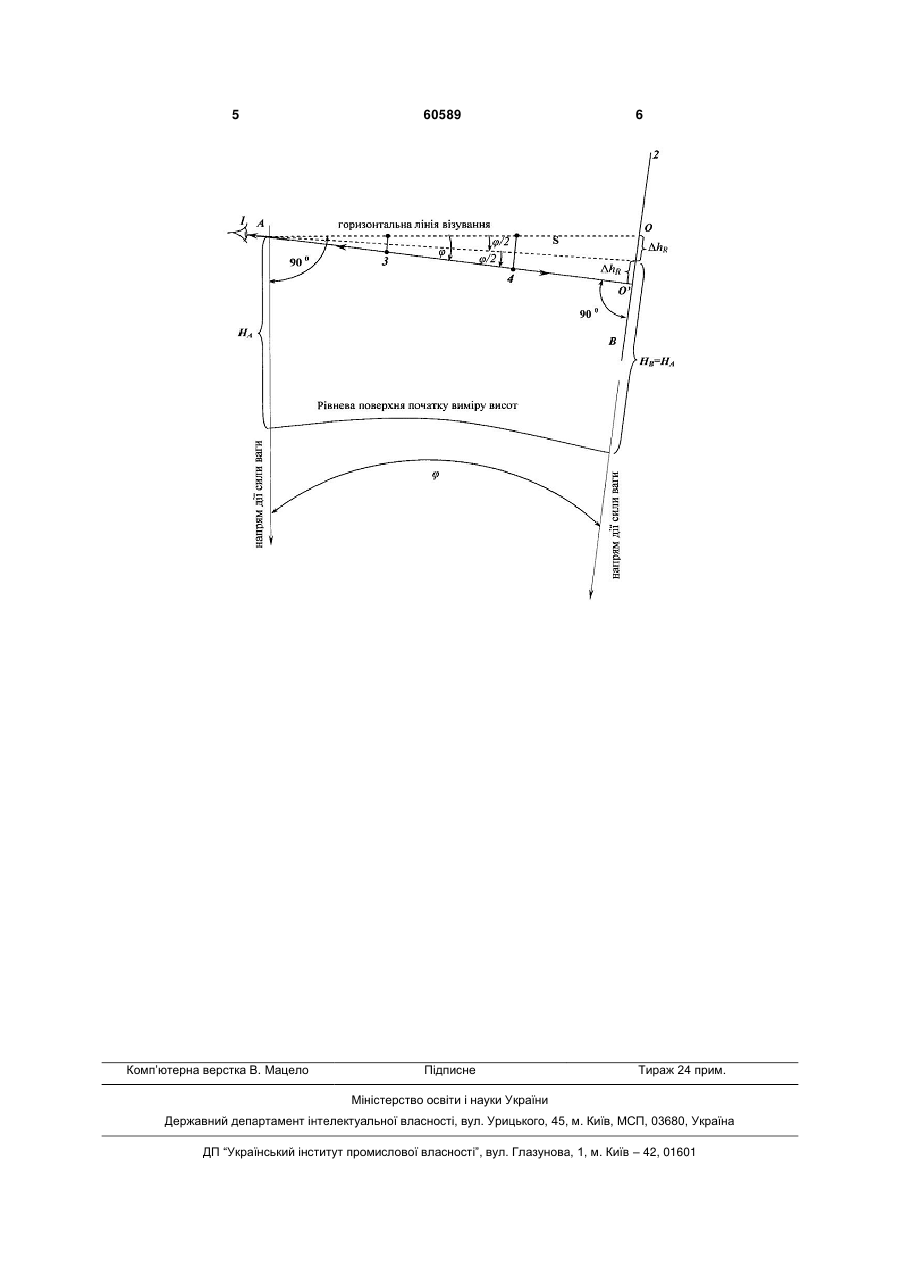

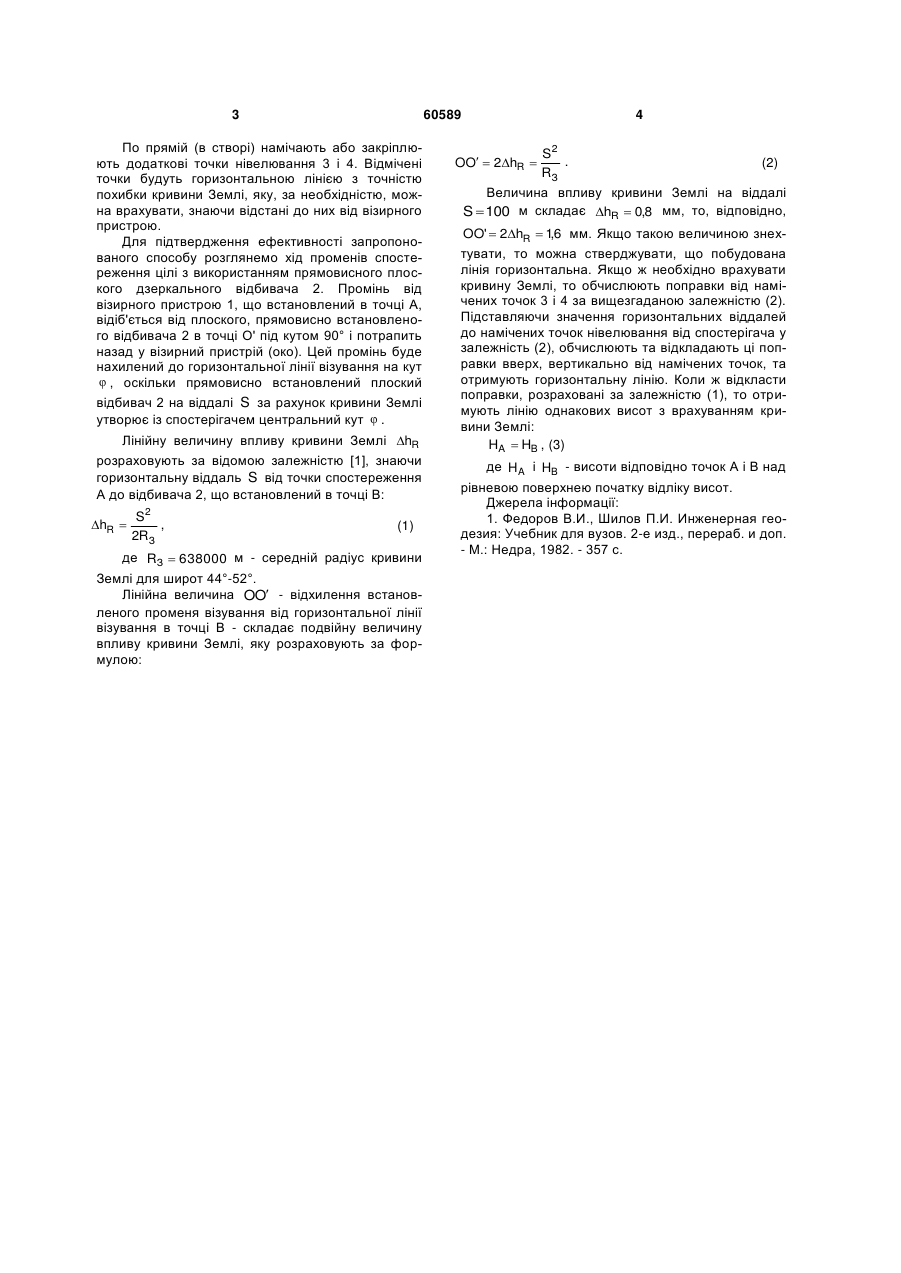

Спосіб нівелювання, що включає встановлення лінії візування горизонтально та спостереження 3 60589 По прямій (в створі) намічають або закріплюють додаткові точки нівелювання 3 і 4. Відмічені точки будуть горизонтальною лінією з точністю похибки кривини Землі, яку, за необхідністю, можна врахувати, знаючи відстані до них від візирного пристрою. Для підтвердження ефективності запропонованого способу розглянемо хід променів спостереження цілі з використанням прямовисного плоского дзеркального відбивача 2. Промінь від візирного пристрою 1, що встановлений в точці А, відіб'ється від плоского, прямовисно встановленого відбивача 2 в точці О' під кутом 90° і потрапить назад у візирний пристрій (око). Цей промінь буде нахилений до горизонтальної лінії візування на кут  , оскільки прямовисно встановлений плоский відбивач 2 на віддалі S за рахунок кривини Землі утворює із спостерігачем центральний кут  . Лінійну величину впливу кривини Землі hR розраховують за відомою залежністю [1], знаючи горизонтальну віддаль S від точки спостереження А до відбивача 2, що встановлений в точці В: hR  S2 , 2RЗ (1) де RЗ  638000 м - середній радіус кривини Землі для широт 44°-52°. Лінійна величина OO - відхилення встановленого променя візування від горизонтальної лінії візування в точці В - складає подвійну величину впливу кривини Землі, яку розраховують за формулою: 4 S2 . (2) RЗ Величина впливу кривини Землі на віддалі S  100 м складає hR  0,8 мм, то, відповідно, OO  2hR  OO'  2hR  16 мм. Якщо такою величиною знех, тувати, то можна стверджувати, що побудована лінія горизонтальна. Якщо ж необхідно врахувати кривину Землі, то обчислюють поправки від намічених точок 3 і 4 за вищезгаданою залежністю (2). Підставляючи значення горизонтальних віддалей до намічених точок нівелювання від спостерігача у залежність (2), обчислюють та відкладають ці поправки вверх, вертикально від намічених точок, та отримують горизонтальну лінію. Коли ж відкласти поправки, розраховані за залежністю (1), то отримують лінію однакових висот з врахуванням кривини Землі: HA  HB , (3) де HA і HB - висоти відповідно точок А і В над рівневою поверхнею початку відліку висот. Джерела інформації: 1. Федоров В.И., Шилов П.И. Инженерная геодезия: Учебник для вузов. 2-е изд., перераб. и доп. - М.: Недра, 1982. - 357 с. 5 Комп’ютерна верстка В. Мацело 60589 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
