Пристрій для екранування радіоелектронної апаратури

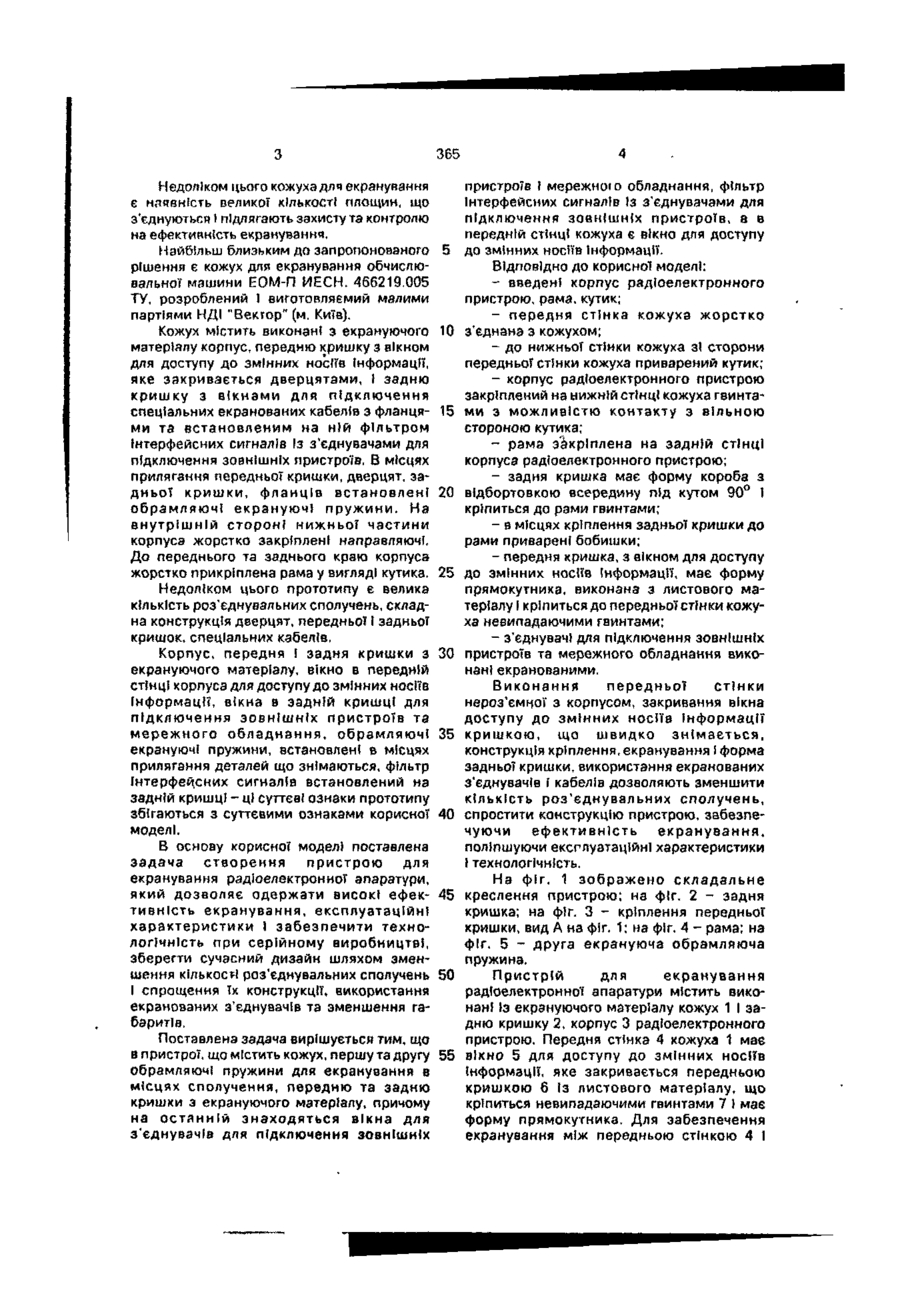

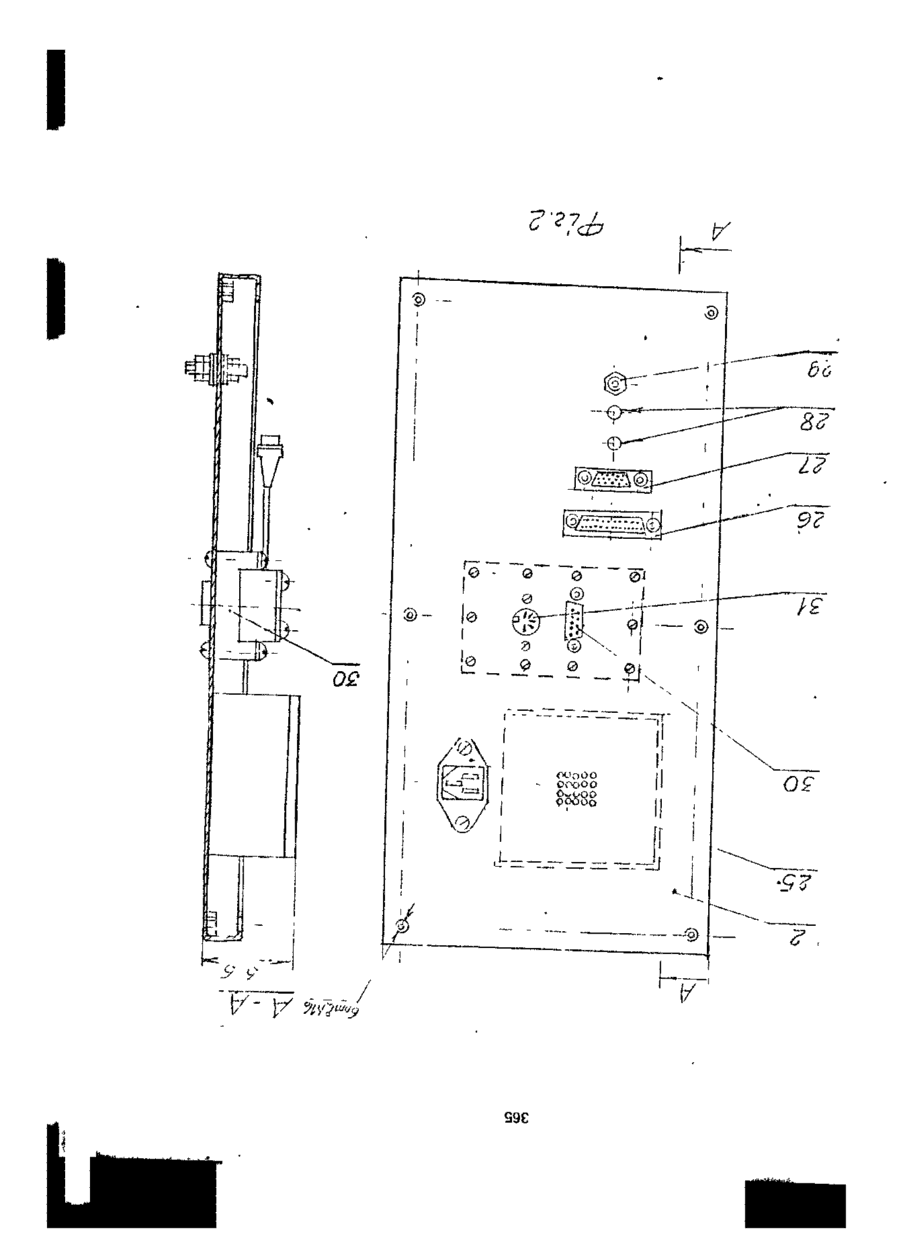

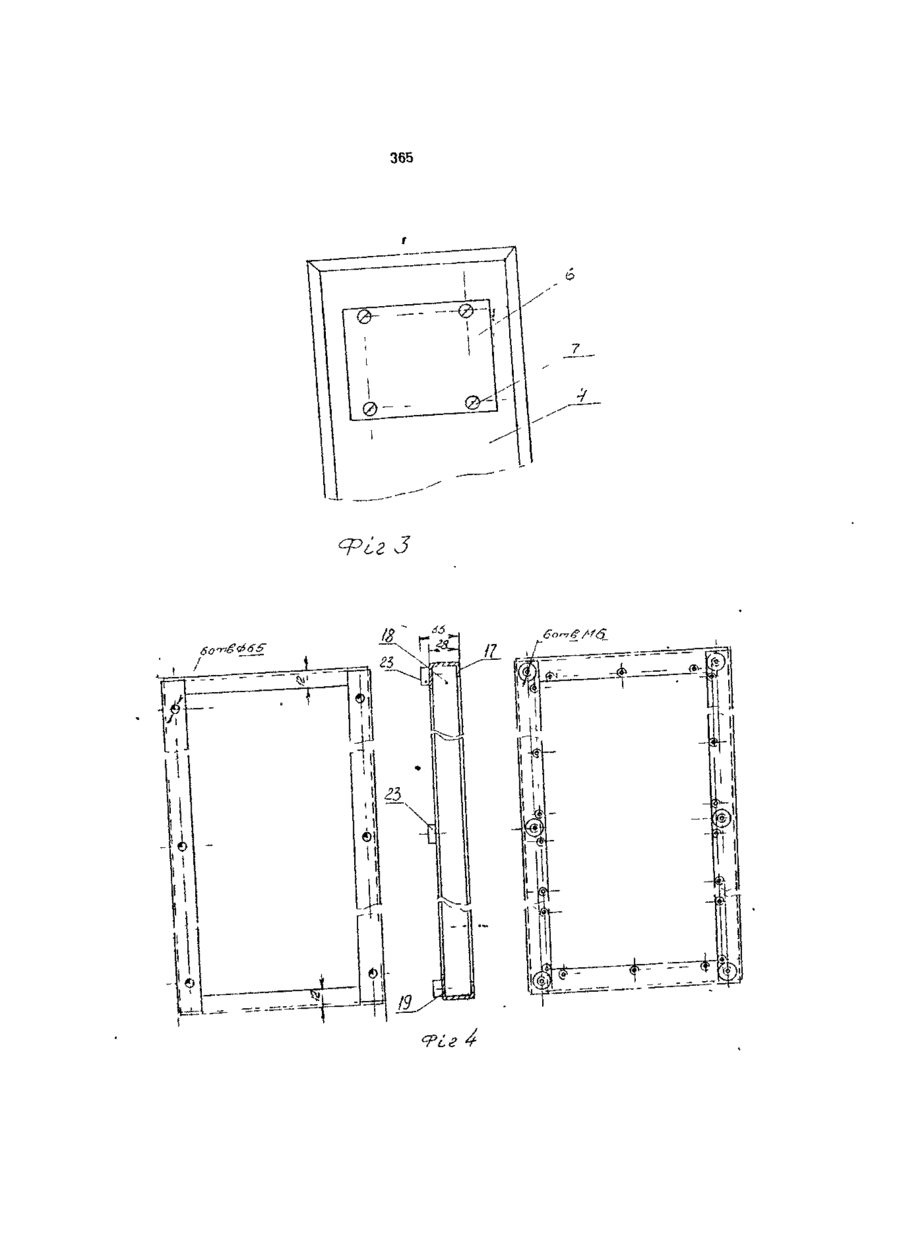

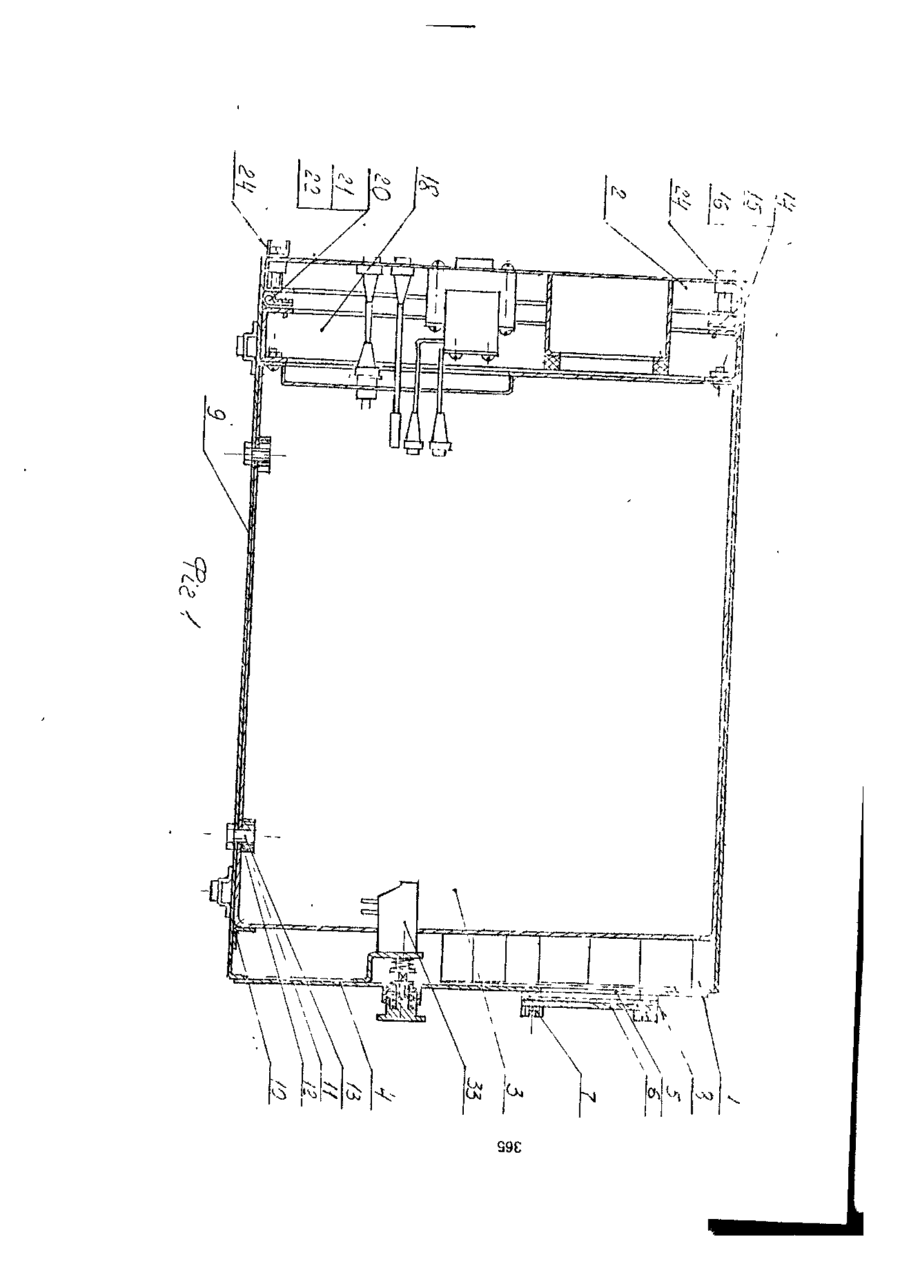

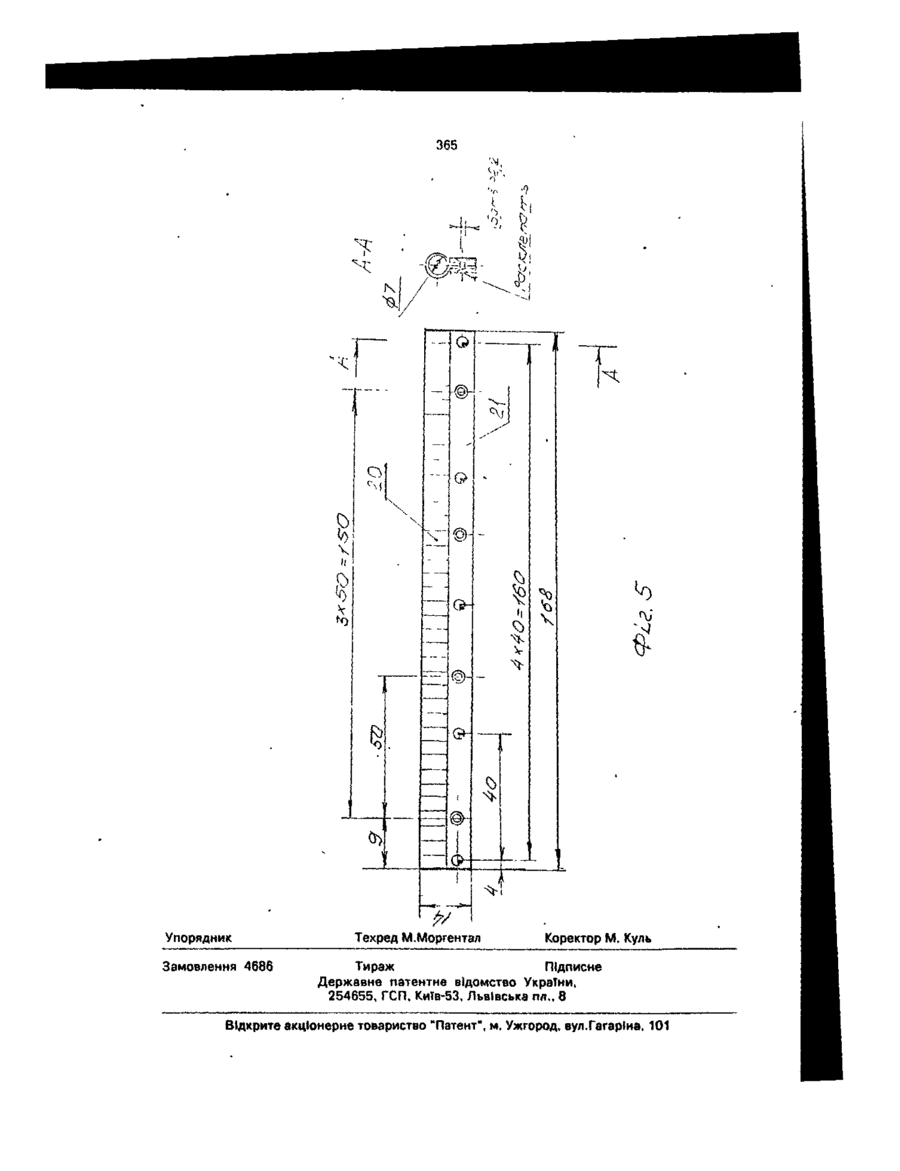

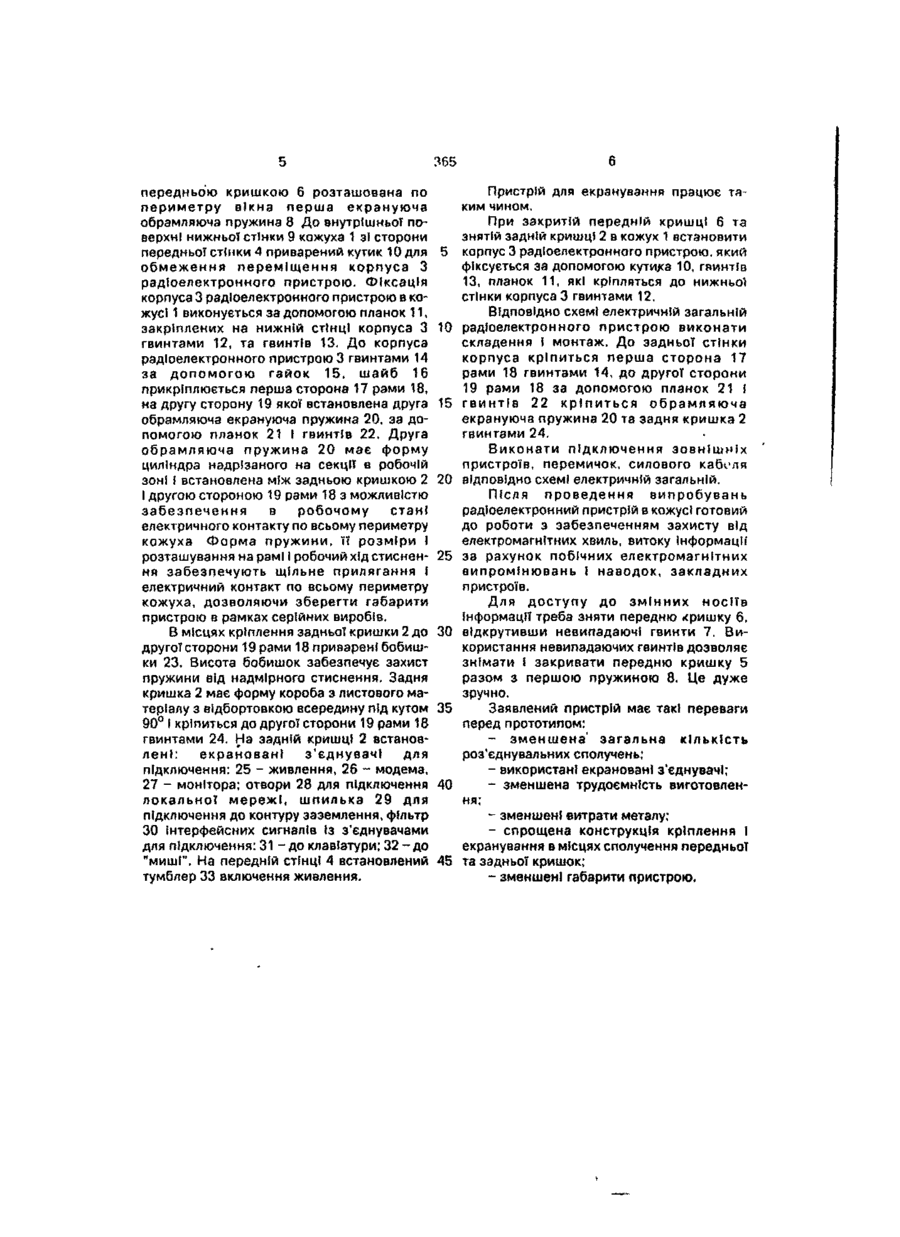

Пристрій для екранування радіоелектронної апаратури, що містить виконані з екрануючого матеріалу кожух, передню кришку, задню кришку з вікнами для встановлення з'єднувачів для підключення зовнішніх пристроїв та мережного обладнання, вікно для доступу до змінних носіїв інформації в передній стінці кожуха, першу та другу обрамляючі екрануючі пружини, встановлені з можливістю взаємодії з передньою та задньою кришками відповідно, встановлений на задній кришці фільтр інтерфейсних сигналів, який в і д р і з н я є т ь с я тим, що в нього введені корпус радіоелектронного пристрою, рама, кутик, який закріплений на внутрішній по верхні нижньої стінки кожуха зі сторони передньої стінки кожуха, а корпус радіоелектронного пристрою закріплений на нижній стінці кожуха з можливістю взаємодії з вільною стороною кутика, перша сторона рами закріплена на задній стінці корпуса радіоелектронного пристрою, а до другої сторони рами прикріплена гвинтами задня кришка, яка виконана в формі короба з відбортовкою всередину під кутом 90°, друга обрамляюча пружина має форму циліндра, надрізаного на секції в робочій зоні, і встановлена між задньою кришкою і другою стороною рами з можливістю забезпечення в робочому стані електричного контакту по всьому периметру кожуха, передня стінка кожуха жорстко з'єднана з кожухом, екрановані з'єднувач! для підключення зовнішніх пристроїв та мережного обладнання встановлені у відповідних вікнах задньої кришки, в місцях кріплення якої до другої сторони рами приварені бобишки. передня кришка виконана з листового матеріалу в формі прямокутника і закріплена гвинтами на передній стінці кожуха. Корисна модель відноситься до радіоелектроніки та обчислювальної техніки І використовується для створення високонадійних систем захисту інформації з використанням екологічно чистих методів: екранування і фільтрації. Відомий кожух для екранування [Патент Яконії № 5-30080, кл. Н 05 К 9/00 РЖ ИСМ 112-07-95, 17.02.83], що складається з передніх металічних дверцят, задніх дверцят, корпуса, в який розміщують електронний пристрій. В певних місцях корпуса виконані вікна. В місцях прилягання передніх і задніх дверцят встановлені металічні сітки і обрамляючі прокладки, екрануючі електромагнітні хвилі. В корпусі розміщена екра'нуюча коробка, яка екранована за рахунок встановлення по периметру екрануючих пластин В коробку розміщують електронний пристрій. До коробки одним кінцем приєднана металічна трубка, в яку введені зовнішній і заземляючий кабелі. Е* г І, я со о сл 365 пристроїв І мережного обладнання, фільтр Недоліком цього кожуха для екранування інтерфейсних сигналів Із з'єднувачами для є наявність великої КІЛЬКОСТІ площин, що підключення зовнішніх пристроїв, а в з'єднуються І підлягають захисту та контролю передній стінці кожуха є вікно для доступу на ефективність екранування. Найбільш близьким до запропонованого 5 до змінних носіїв Інформації. рішення є кожух для екранування обчислюВідповідно до корисної моделі: вальної машини ЕОМ-П ИЕСН. 466219.005 - введені корпус радіоелектронного ТУ, розроблений І виготовляємий малими пристрою, рама, кутик; партіями НДІ "Вектор" (м. Київ). - передня стінка кожуха жорстко Кожух містить виконані з екрануючого 10 з'єднана з кожухом; матеріалу корпус, передню кришку з вікном - до нижньої стінки кожуха зі сторони для доступу до змінних носіїв Інформації, передньої стінки кожуха приварений кутик; яке закривається дверцятами, І задню - корпус радіоелектронного пристрою кришку з вікнами для підключення закріплений на нижній стінці кожуха гвинтаспеціальних екранованих кабелів з фланця- 15 ми з можливістю контакту з вільною ми та встановленим на ній фільтром стороною кутика; інтерфейсних сигналів із з'єднувачами для - рама закріплена на задній стінці підключення зовнішніх пристроїв. В місцях корпуса радіоелектронного пристрою; прилягання передньої кришки, дверцят, за- задня кришка має форму короба з дньої кришки, фланців встановлені 20 відбортовкою всередину під кутом 90° І обрамляючі екрануючі пружини. На кріпиться до рами гвинтами; внутрішній стороні нижньої частини - в місцях кріплення задньої кришки до корпуса жорстко закріплені направляючі. рами приварені бобишки; До переднього та заднього краю корпуса - передня кришка, з вікном для доступу жорстко прикріплена рама у вигляді кутика. 25 до змінних носіїв Інформації, має форму Недоліком цього прототипу є велика прямокутника, виконана з листового макількість роз'єднувальних сполучень, складтеріалу і кріпиться до передньої стінки кожуна конструкція дверцят, передньої і задньої ха невипадаючими гвинтами; кришок, спеціальних кабелів. - з'єднувачі для підключення зовнішніх Корпус, передня І задня кришки з ЗО пристроїв та мережного обладнання викоекрануючого матеріалу, вікно в передній нані екранованими. стінці корпуса для доступу до змінних носіїв Виконання передньої стінки Інформації, вікна в задній кришці для нероз'ємної з корпусом, закривання вікна підключення зовнішніх пристроїв та доступу до змінних носіїв інформації мережного обладнання, обрамляючі 35 кришкою, що швидко знімається, екрануючі пружини, встановлені в місцях конструкція кріплення, екранування і форма прилягання деталей що знімаються, фільтр задньої кришки, використання екранованих Інтерфейсних сигналів встановлений на з'єднувачів І кабелів дозволяють зменшити задній кришці - ці суттєві ознаки прототипу кількість роз'єднувальних сполучень, збігаються з суттєвими ознаками корисної 40 спростити конструкцію пристрою, забезпемоделі. чуючи ефективність екранування, поліпшуючи експлуатаційні характеристики В основу корисної моделі поставлена J технологічність. задача створення пристрою для екранування радіоелектронної апаратури, На фіг. 1 зображено складальне який дозволяє одержати високі ефек- 45 креслення пристрою; на фіг. 2 - задня тивність екранування, експлуатаційні кришка; на фіг. З - кріплення передньої характеристики І забезпечити технокришки, вид А на фіг. 1; на фіг. 4 - рама; на логічність при серійному виробництві, фіг. 5 - друга екрануюча обрамляюча зберегти сучасний дизайн шляхом зменпружина. шення кількості роз'єднувальних сполучень 50 Пристрій для екранування І спрощення їх конструкції, використання радіоелектронної апаратури містить викоекранованих з'єднувачів та зменшення ганані Із екрануючого матеріалу кожух 1 І забаритів. дню кришку 2, корпус 3 радіоелектронного Поставлена задача вирішується тим, що пристрою. Передня стінка 4 кожуха 1 має в пристрої, що містить кожух, першу та другу 55 вікно 5 для доступу до змінних носіїв обрамляючі пружини для екранування в Інформації, яке закривається передньою місцях сполучення, передню та задню кришкою 6 Із листового матеріалу, що кришки з екрануючого матеріалу, причому кріпиться невипадаючими гвинтами 7 І має на останній знаходяться вікна для форму прямокутника. Для забезпечення з'єднувачів дпя підключення зовнішніх екранування між передньою стінкою 4 І 365 передньою кришкою 6 розташована по периметру вікна перша екрануюча обрамляюча пружина 8 До внутрішньої поверхні нижньої стінки 9 кожуха 1 зі сторони передньої стінки 4 приварений кутик 10 для 5 обмеження переміщення корпуса З радіоелектронного пристрою. Фіксація корпуса 3 радіоелектронного пристрою в кожусі 1 виконується за допомогою планок 11, закріплених иа нижній стінці корпуса 3 10 гвинтами 12, та гвинтів 13. До корпуса радіоелектронного пристрою 3 гвинтами 14 за допомогою гайок 15, шайб 16 прикріплюється перша сторона 17 рами 18, на другу сторону 19 якої встановлена друга 15 обрамляюча екрануюча пружина 20, за допомогою планок 21 І гвинтів 22. Друга обрамляюча пружина 20 має форму циліндра надрізаного на секції в робочій зоні І встановлена між задньою кришкою 2 20 І другою стороною 19 рами 18 з можливістю забезпечення в робочому стані електричного контакту по всьому периметру кожуха Форма пружини, П розміри І розташування на рамі І робочий хід стиснен- 25 ня забезпечують щільне прилягання І електричний контакт по всьому периметру кожуха, дозволяючи зберегти габарити пристрою в рамках серійних виробів. В місцях кріплення задньої кришки 2 до 30 другої сторони 19 рами 18 приварені бобишки 23. Висота бобишок забезпечує захист пружини від надмірного стиснення. Задня кришка 2 має форму короба з листового матеріалу з відбортовкою всередину під кутом 35 90° І кріпиться до другої сторони 19 рами 18 гвинтами 24. На задній кришці 2 встановлені: екрановані з'єднувачі для підключення: 25 - живлення, 26 - модема, 27 - монітора,* отвори 28 для підключення 40 локальної мережі, шпилька 29 для підключення до контуру заземлення, фільтр ЗО Інтерфейсних сигналів Із з'єднувачами для підключення: 31 - д о клавіатури; 32-до "миші". На передній стінці 4 встановлений 45 тумблер 33 включення живлення. Пристрій для екранування працює таким чином. При закритій передній кришці 6 та знятій задній кришці 2 в кожух 1 встановити корпус 3 радіоелектронного пристрою, який фіксується за допомогою кутика 10, гвинтів 13, планок 11, які кріпляться до нижньо» стінки корпуса 3 гвинтами 12. Відповідно схемі електричній загальній радіоелектронного пристрою виконати складення І монтаж. До задньої стінки корпуса кріпиться перша сторона 17 рами 18 гвинтами 14, до другої сторони 19 рами 18 за допомогою планок 21 І гвинтів 22 к р і п и т ь с я обрамляюча екрануюча пружина 20 та задня кришка 2 гвинтами 24. Виконати підключення зовнішніх пристроїв, перемичок, силового каболя відповідно схемі електричній загальній. Після проведення випробувань радіоелектронний пристрій в кожусі готовий до роботи з забезпеченням захисту від електромагнітних хвиль, витоку Інформації за рахунок побічних електромагнітних випромінювань ! наводок, закладних пристроїв. Для доступу до змінних носіїв Інформації треба зняти передню кришку б, відкрутивши невипадаючі гвинти 7. Використання невипадаючих гвинтів дозволяє знімати І закривати передню кришку 5 разом з першою пружиною 8. Це дуже зручно. Заявлений пристрій має такі переваги перед прототипом: - зменшена загальна кількість роз'єднувальних сполучень; - використані екрановані з'єднувачі; - зменшена трудоємність виготовлення; - зменшені витрати металу; - спрощена конструкція кріплення І екранування в місцях сполучення передньої та задньої кришок; - зменшені габарити пристрою. V~ V 99C 365 V І/ і р V V Упорядник Замовлення 4686 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пп., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
