Арковий мікротом

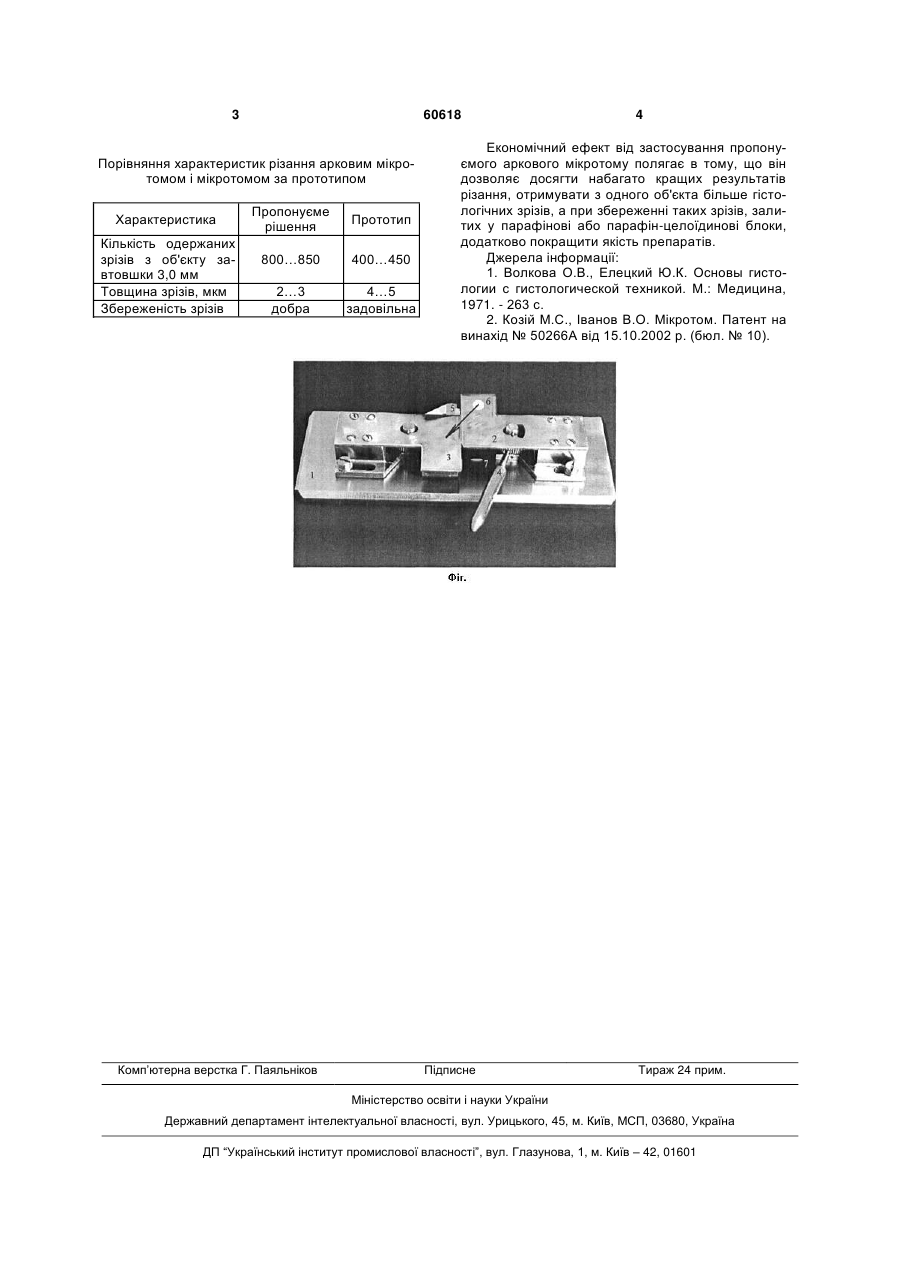

УКРАЇНА (19) UA (11) 60618 (13) U (51) МПК G01N 1/06 (2006.01) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ видається під відповідальність власника патенту ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) АРКОВИЙ МІКРОТОМ 1 2 Таблиця (13) 60618 (11) вщина котрих коливається від 3 мкм (у центрі зрізу) до 1 мкм (на периферії зрізу). Тонкі неушкоджені зразки саме такої форми одержуються найбільш просто. Суть корисної моделі пояснюється на рисунку аркового мікротому*, де: 1 - основа; 2 - перша направляюча пластина (подаюча); 3 - друга направляюча пластина (приймаюча); 4 - механізм мікропостачання; 5 - лезо-ніж; 6 - об'єкт різання; 7 - аркоподібний зріз. * Стрілка вказує напрям руху об'єкта різання повз ніж. Пристрій складається з основи(і), до якої прикріплюються всі інші деталі: перша (подаюча) і друга (приймаюча) направляючі пластини (відповідно, 2 і 3); механізм мікропостачання (4); лезо-ніж (5). Пристрій працює таким чином: об'єкт різання (6) механічно переміщується з верхньої частини подаючої направляючої пластини (2) через ніж (5) у нижню частину приймаючої пластини (3) у напрямку стрілки (рис); при цьому частина об'єкту відрізається у вигляді арки-зрізу (7). Максимальна товщина зрізу регулюється механізмом мікропостачання (4). Щоб показати переваги застосування пропонуємого аркового мікротома, нижче подана таблиця порівняння результатів його різання з результатами прототипа. UA Корисна модель відноситься до гістологічної техніки і може бути використана в лабораторних дослідженнях для виготовлення парафінових або парафін-целоїдинових зрізів тканин. Відомий мікротом, який складається з основи, ковзанок, механізму мікропостачання та прямого сталевого ножа [1]. Недоліком цієї конструкції є те, що вона дуже громіздка, дорога і не дозволяє отримувати досить тонких (4 мкм) та неушкоджених зрізів тканин. Найбільш близький до корисної моделі є мікротом, який складається з основи, двох напрямних пластин (подаючої та приймаючої), які паралельні відносно одна до одної, механізму мікропостачання та гнучкого леза-ножа [2]. Недоліком цієї конструкції є те, що вона також не дозволяє отримувати зрізи тканин товщиною менше 4 мкм, тому що їхня товщина у кожному фрагменті практично однакова й цілком знаходиться в залежності від роботи механізму мікропостачання. До того ж зрізи однакової товщини виявилися значно більш схильні до розривів як у процесі різання, так і при заливці у парафінові блоки. Задача корисної моделі - забезпечити отримання на мікротомі якісних зрізів тканин товщиною 1-3 мкм. Поставлена задача вирішується за рахунок надання внутрішньої поверхні другої напрямної (приймаючої) пластини вигляду арки, завдяки чому контактуючий із нею гнучкий лезо-ніж при різанні цілком відтворює її конфігурацію. Це забезпечує отримання якісних аркоподібних зрізів тканин, то U (57) Арковий мікротом, який містить основу, дві напрямні пластини (подавальну та приймальну), механізм мікропостачання та гнучкий лезо-ніж, який відрізняється тим, що внутрішня поверхня приймальної пластини виконана у вигляді арки з можливістю забезпечення отримання аркоподібних зрізів тканин, товщина яких коливається від 3 мкм у центрі зрізу до 1-2 мкм на периферії зрізу. (19) (21) u201014048 (22) 25.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) КОЗІЙ МИХАЙЛО СТЕПАНОВИЧ, ЛЯШЕНКО ЄВГЕН ВОЛОДИМИРОВИЧ, ШЕРМАН ІСААК МИХАЙЛОВИЧ (73) КОЗІЙ МИХАЙЛО СТЕПАНОВИЧ, ЛЯШЕНКО ЄВГЕН ВОЛОДИМИРОВИЧ, ШЕРМАН ІСААК МИХАЙЛОВИЧ 3 60618 Порівняння характеристик різання арковим мікротомом і мікротомом за прототипом Характеристика Кількість одержаних зрізів з об'єкту завтовшки 3,0 мм Товщина зрізів, мкм Збереженість зрізів Пропонуєме рішення Прототип 800…850 400…450 2…3 добра 4…5 задовільна Комп’ютерна верстка Г. Паяльніков 4 Економічний ефект від застосування пропонуємого аркового мікротому полягає в тому, що він дозволяє досягти набагато кращих результатів різання, отримувати з одного об'єкта більше гістологічних зрізів, а при збереженні таких зрізів, залитих у парафінові або парафін-целоїдинові блоки, додатково покращити якість препаратів. Джерела інформації: 1. Волкова О.В., Елецкий Ю.К. Основы гистологии с гистологической техникой. М.: Медицина, 1971. - 263 с. 2. Козій М.С., Іванов В.О. Мікротом. Патент на винахід № 50266А від 15.10.2002 р. (бюл. № 10). Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
