Мікротом

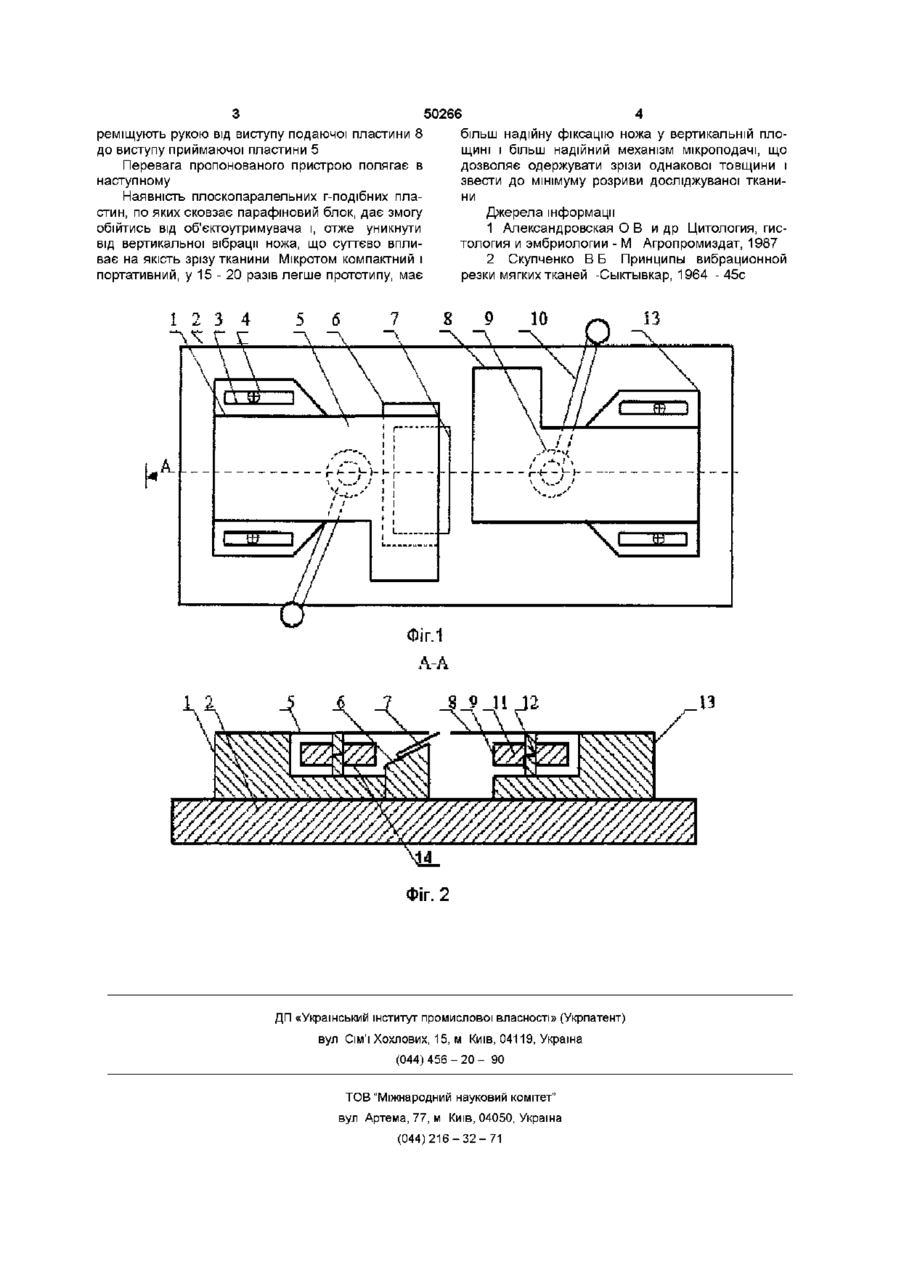

Мікротом, що містить основу, механізм фіксації ножа, механізм мікроподачі об'єкта і напрямну пластину, який відрізняється тим, що на основі закріплені два тримачі, на яких встановлені приймальна і подавальна г-подібні пластини і два механізми мікроподачі, що забезпечують зміну кута кривизни ножа, а також кутове різання об'єкта в горизонтальній площині, причому механізми мікроподачі об'єкта включають два гвинти з різним кроком різі, з'єднаних загальною гайкою, що має різь, яка відповідає кроку різі гвинтів Винахід відноситься до області гістологи і може бути використаними для виготовлення зрізів різних органів і тканин Відомий пристрій для виготовлення ГІСТОЛОГІЧНИХ зрізів[1] Він МІСТИТЬ основу із салазками, механізм фіксації ножа і механізм мікроподачі об'єкта Недоліком даного пристрою є його велика матеріалоємність і громіздкість, а також неможливість виготовлення зрізів з нефіксовзних об'єктів Найбільш близьким по технічній суті до описуваного винаходу є пристрій, який містить основу, механізм фіксації ножа, механізм мікроподачі об'єкта і направляючу пластину Недоліком даного пристрою є те, up він не дозволяє різати об'єкт під кутом й одержувати рівномірну товщину зрізу по всій площ, містить громіздкий механізм фіксації ножа і недосконалий механізм мікроподачі Мета винаходу - підвищення якості різання об'єкта, спрощення пристрою і розширення його функціональних можливостей Зазначена мета досягається тим, що на основі закріплені два тримача на яких встановлені приймаюча і подаюча г-подібні пластини і два механізми мікроподачі, що забезпечують зміну кута кривизни ножа, а також кутове різання об'єкта в горизонтальній площині Причому механізми мікроподачі об'єкта мають два гвинти з різним кроком різьблення, з'єднаних загальною гайкою, що має різьблення, яке відповідає кроку різьблення гвинтів ВІДМІТНИМИ ознаками пропонуємого пристрою є наявність двох тримачів на яких встановлені приймаюча і подаюча г-подібні пластини і два ме ханізму мікроподачі об'єкта, що мають по два гвинти з різним кроком різьблення, з'єднаних загальною гайкою, різьблення, якої відповідає кроку різьблення гвинтів На фіг 1 показаний пристрій, загальний вид, на фіг 2- поздовжній розріз А-А на фіг 1 Пристрій містить тримачі 1 і 13, закріплені на основі 2 за допомогою чотирьох направляючих 3 і чотирьох регулювальних гвинтів 4, приймаючу 5 і подаючу 8 г-подібні пластини між якими улаштований блок 6 кріплення ножа 7, а під ними розташовані два механізми мікроподачі об'єкта 9 і 14, кожний з який містить ручку 10, гайку 11, з різним кроком різьблення, насаджену на два гвинти 12, що мають різьблення аналогічне кроку гайки 11 Пристрій працює так Утримувачі 1 і 13, закріплені на основі 2, за допомогою направляючих 3 і регулювальних гвинтів 4 розводять у крайнє положення разом із закріпленими на них приймаючої 5 і подаючої 8 г-подібними пластинами, забезпечуючи доступ до блоку 6, на якому кріпиться ніж 7 і за допомогою механізмів мікроподачі 9 і 14 установлюють необхідний зазор для одержання зрізу заданої товщини Для цього ручками 10 провертають гайки 11 посаджені на гвинти 12 Плавний і надійний хід механізмів мікроподачі об'єкта 9 і 14 досягається за рахунок різного кроку різьблення гайок 11, який відповідає аналогічному кроку різьблення гвинтів 12 Для одержання зрізу з м'яких тканин парафіновий блок притискають і різко переміщують рукою по прямій від подаючої пластини, 8 до приймаючої пластини 5 Для одержання зрізу з пальних тканин парафіновий блок різко і косо пе (О (О о ю реміщують рукою від виступу подаючої пластини 8 до виступу приймаючої пластини 5 Перевага пропонованого пристрою полягає в наступному Наявність плоскопаралельних г-подібних пластин, по яких сковзає парафіновий блок, дає змогу обійтись від об'єктоутримувача і, отже уникнути від вертикальної вібрації ножа, що суттєво впливає на якість зрізу тканини Мікротом компактний і портативний, у 15 - 20 разів легше прототипу, має 50266 більш надійну фіксацію ножа у вертикальній площині і більш надійний механізм мікроподачі, що дозволяє одержувати зрізи однакової товщини і звести до мінімуму розриви досліджуваної тканини Джерела інформації 1 Александровская О В и др Цитология, гистология и эмбриологии - М Агропромиздат, 1987 2 Скупченко В Б Принципы вибрационной резки мягких тканей -Сыктывкар, 1964 -45с ІЗ Уу VZ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
