Мікротом

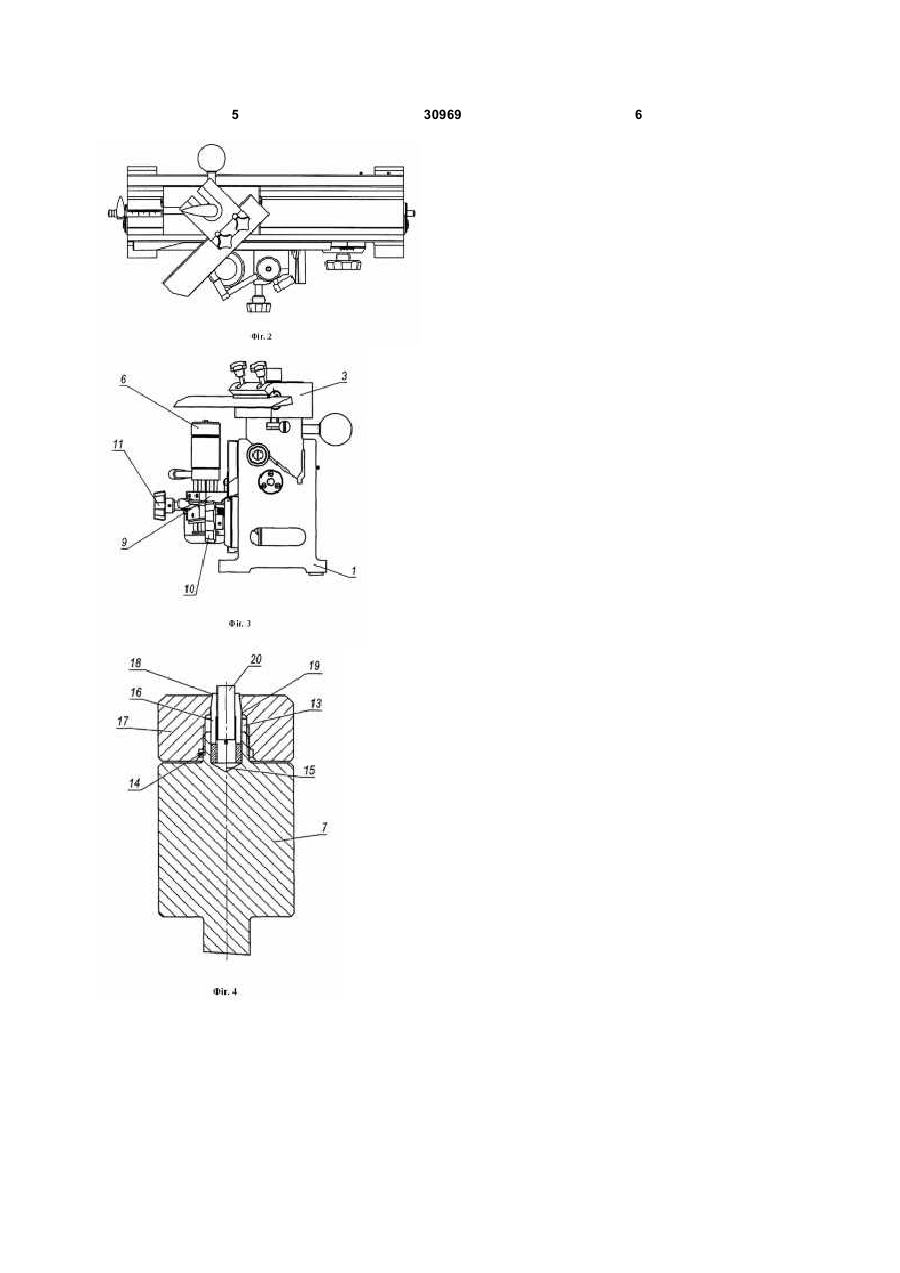

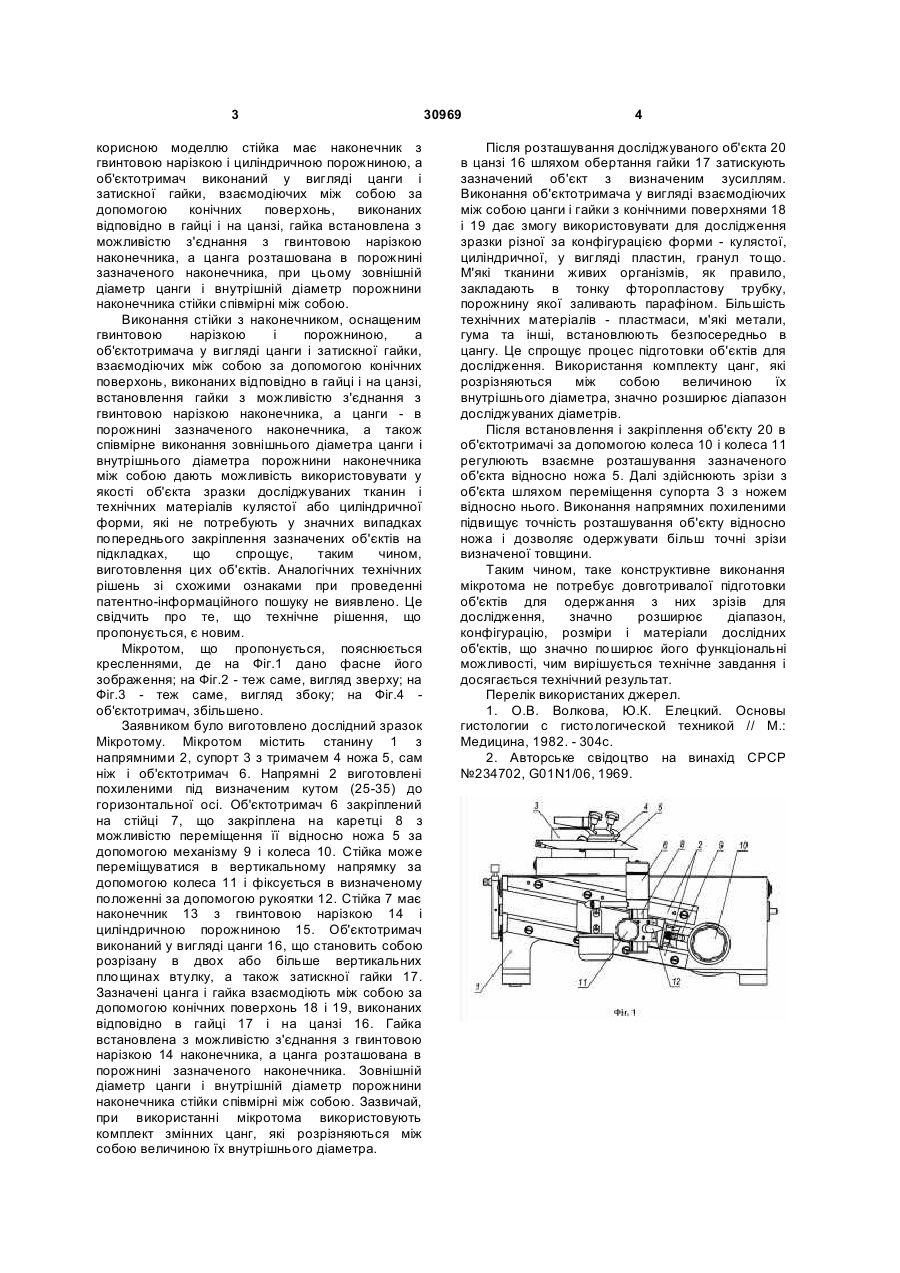

Мікротом, що містить станину з напрямними, супорт з тримачем ножа, ніж і об'єктотримач, 3 корисною моделлю стійка має наконечник з гвинтовою нарізкою і циліндричною порожниною, а об'єктотримач виконаний у вигляді цанги і затискної гайки, взаємодіючих між собою за допомогою конічних поверхонь, виконаних відповідно в гайці і на цанзі, гайка встановлена з можливістю з'єднання з гвинтовою нарізкою наконечника, а цанга розташована в порожнині зазначеного наконечника, при цьому зовнішній діаметр цанги і внутрішній діаметр порожнини наконечника стійки співмірні між собою. Виконання стійки з наконечником, оснащеним гвинтовою нарізкою і порожниною, а об'єктотримача у вигляді цанги і затискної гайки, взаємодіючих між собою за допомогою конічних поверхонь, виконаних відповідно в гайці і на цанзі, встановлення гайки з можливістю з'єднання з гвинтовою нарізкою наконечника, а цанги - в порожнині зазначеного наконечника, а також співмірне виконання зовнішнього діаметра цанги і внутрішнього діаметра порожнини наконечника між собою дають можливість використовувати у якості об'єкта зразки досліджуваних тканин і технічних матеріалів кулястої або циліндричної форми, які не потребують у значних випадках попереднього закріплення зазначених об'єктів на підкладках, що спрощує, таким чином, виготовлення цих об'єктів. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим. Мікротом, що пропонується, пояснюється кресленнями, де на Фіг.1 дано фасне його зображення; на Фіг.2 - теж саме, вигляд зверху; на Фіг.3 - теж саме, вигляд збоку; на Фіг.4 об'єктотримач, збільшено. Заявником було виготовлено дослідний зразок Мікротому. Мікротом містить станину 1 з напрямними 2, супорт 3 з тримачем 4 ножа 5, сам ніж і об'єктотримач 6. Напрямні 2 виготовлені похиленими під визначеним кутом (25-35) до горизонтальної осі. Об'єктотримач 6 закріплений на стійці 7, що закріплена на каретці 8 з можливістю переміщення її відносно ножа 5 за допомогою механізму 9 і колеса 10. Стійка може переміщуватися в вертикальному напрямку за допомогою колеса 11 і фіксується в визначеному положенні за допомогою рукоятки 12. Стійка 7 має наконечник 13 з гвинтовою нарізкою 14 і циліндричною порожниною 15. Об'єктотримач виконаний у вигляді цанги 16, що становить собою розрізану в двох або більше вертикальних площинах втулку, а також затискної гайки 17. Зазначені цанга і гайка взаємодіють між собою за допомогою конічних поверхонь 18 і 19, виконаних відповідно в гайці 17 і на цанзі 16. Гайка встановлена з можливістю з'єднання з гвинтовою нарізкою 14 наконечника, а цанга розташована в порожнині зазначеного наконечника. Зовнішній діаметр цанги і внутрішній діаметр порожнини наконечника стійки співмірні між собою. Зазвичай, при використанні мікротома використовують комплект змінних цанг, які розрізняються між собою величиною їх внутрішнього діаметра. 30969 4 Після розташування досліджуваного об'єкта 20 в цанзі 16 шляхом обертання гайки 17 затискують зазначений об'єкт з визначеним зусиллям. Виконання об'єктотримача у вигляді взаємодіючих між собою цанги і гайки з конічними поверхнями 18 і 19 дає змогу використовувати для дослідження зразки різної за конфігурацією форми - кулястої, циліндричної, у вигляді пластин, гранул тощо. М'які тканини живих організмів, як правило, закладають в тонку фторопластову трубку, порожнину якої заливають парафіном. Більшість технічних матеріалів - пластмаси, м'які метали, гума та інші, встановлюють безпосередньо в цангу. Це спрощує процес підготовки об'єктів для дослідження. Використання комплекту цанг, які розрізняються між собою величиною їх внутрішнього діаметра, значно розширює діапазон досліджуваних діаметрів. Після встановлення і закріплення об'єкту 20 в об'єктотримачі за допомогою колеса 10 і колеса 11 регулюють взаємне розташування зазначеного об'єкта відносно ножа 5. Далі здійснюють зрізи з об'єкта шляхом переміщення супорта 3 з ножем відносно нього. Виконання напрямних похиленими підвищує точність розташування об'єкту відносно ножа і дозволяє одержувати більш точні зрізи визначеної товщини. Таким чином, таке конструктивне виконання мікротома не потребує довготривалої підготовки об'єктів для одержання з них зрізів для дослідження, значно розширює діапазон, конфігурацію, розміри і матеріали дослідних об'єктів, що значно поширює його функціональні можливості, чим вирішується технічне завдання і досягається технічний результат. Перелік використаних джерел. 1. О.В. Волкова, Ю.К. Елецкий. Основы гистологии с гистологической техникой // М.: Медицина, 1982. - 304с. 2. Авторське свідоцтво на винахід СРСР №234702, G01N1/06, 1969. 5 30969 6
