Опалювач

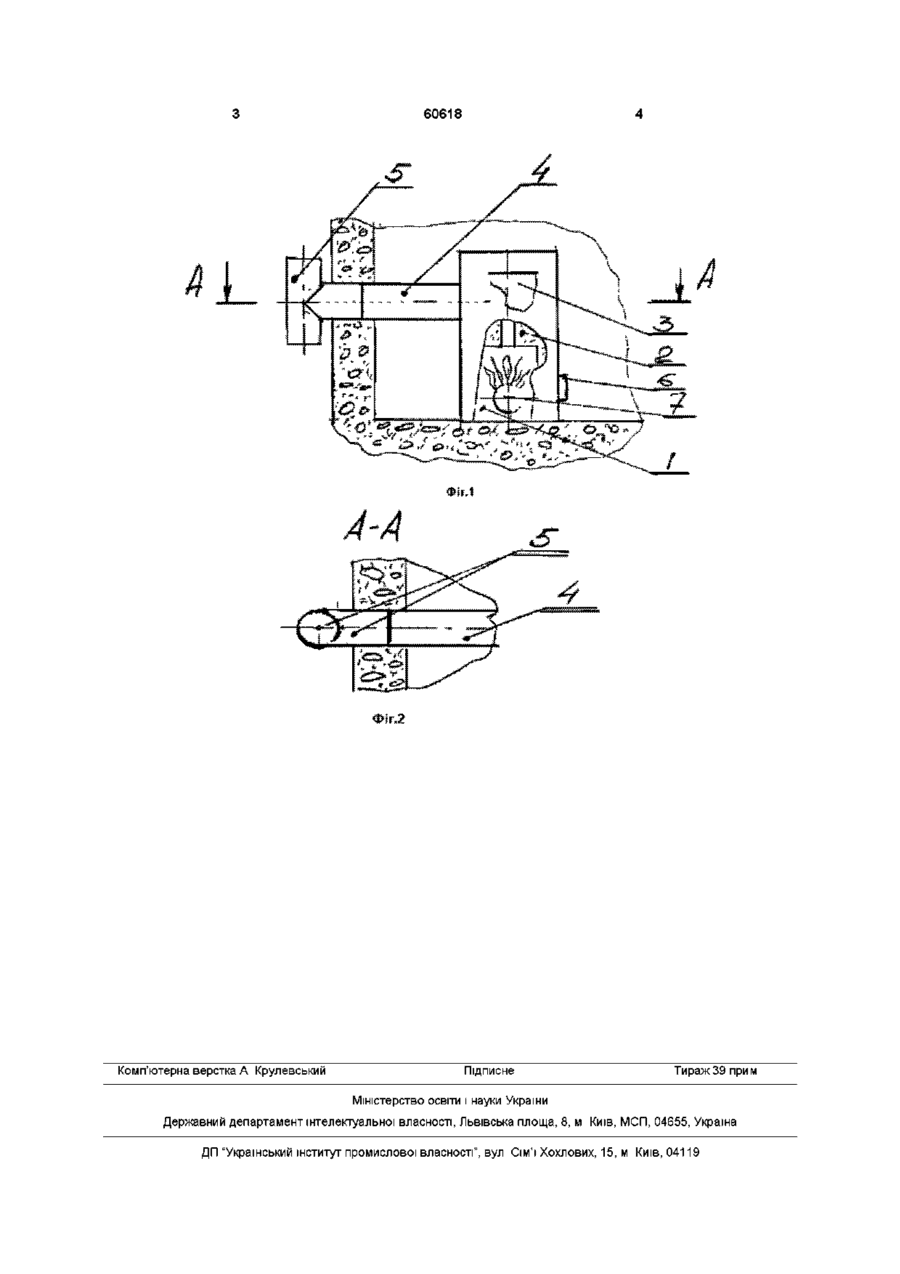

1 Опалювач, що містить топку, встановлений над нею теплообмінник із газозбірником і газоходом, який відрізняється тим, що ззовні газоходу встановлений ежектор 2 Опалювач по п 1, який відрізняється тим, що ежектор виконаний, наприклад, у вигляді Тподібного трубчастого з'єднання Винахід відноситься до теплотехніки і може бути використаний в опалювальних приладах Відомий опалювач, який має тонку, встановлений над нею теплообмінник із газозбірником і газоходом (1) Цей опалювач є найбільш близьким до запропонованого по технічній суті та досягнутому результату і вибраний в якості прототипу Недоліком відомого опалювача є те, що для попередження ефекту "зворотної тяги", який виникає за рахунок вітрового навантаження на кінцівку газоходу, необхідно передбачити стабілізуючий пристрій В основу винаходу поставлено завдання вдосконалення конструкцій опалювача Поставлене завдання вирішується тим , що опалювач , який має топку, встановлений над нею теплообмінник із газозбірником і газоходом, згідно винаходу встановлено ежектор, ежектор виконаний, наприклад, у вигляді Т-подібного трубчастого з'єднання Встановлення ежектора ззовні газоходу дозволяє використовувати вітрові потоки зовнішнього повітря для створення додаткової тяги димовим газам в газоході за рахунок інжекції , а його виконання у вигляді Т-подібного трубчастого з'єднання попереджає ефект задування газоходу потоками зовнішнього повітря в напрямку, протилежному напрямку руху димових газів в газоході Порівняльний аналіз з прототипом показує, що ВІДМІННІСТЬ заключається в наявності ззовні газоходу ежектора у вигляді Т-подібного трубчатого з'єднання Вищевказані ВІДМІННІ ознаки вдосконалюють конструкцію опалювача Суть винаходу пояснюється кресленнями, де на Фіг 1 - ЗОВНІШНІЙ вигляд запропонованого опалювача, на Фіг 2 - розріз А-А Опалювач має топку 1, встановлений над нею теплообмінник 2 з газозбірником 3 , газоходом 4, ежектор у вигляді Т-подібного трубчатого з'єднання 5, автоматику безпеки 6, пальник 7 Опалювач працює наступним чином Після розпалювання пальника 7 димові гази, згорання у топці 1, потрапляють в теплообмінник 2, де віддають теплову енергію теплоносію і через газозбірник 3, газохід 4 , ежектор у вигляді Т-подібного трубчатого з'єднання 5 потрапляють в атмосферу Ежектор 5 надає димовим газам додаткову тягу, попереджає зустрічні напрямку димових газів вітрові потоки, попереджає ефект зворотної тяги Література 1 Рагозин А С Бытовая аппаратура на газовом, жидком и твердом топливе — Л Недра, 1982 — стр 149 00 (О о (О 60618 Nr.1 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
