Опалювач

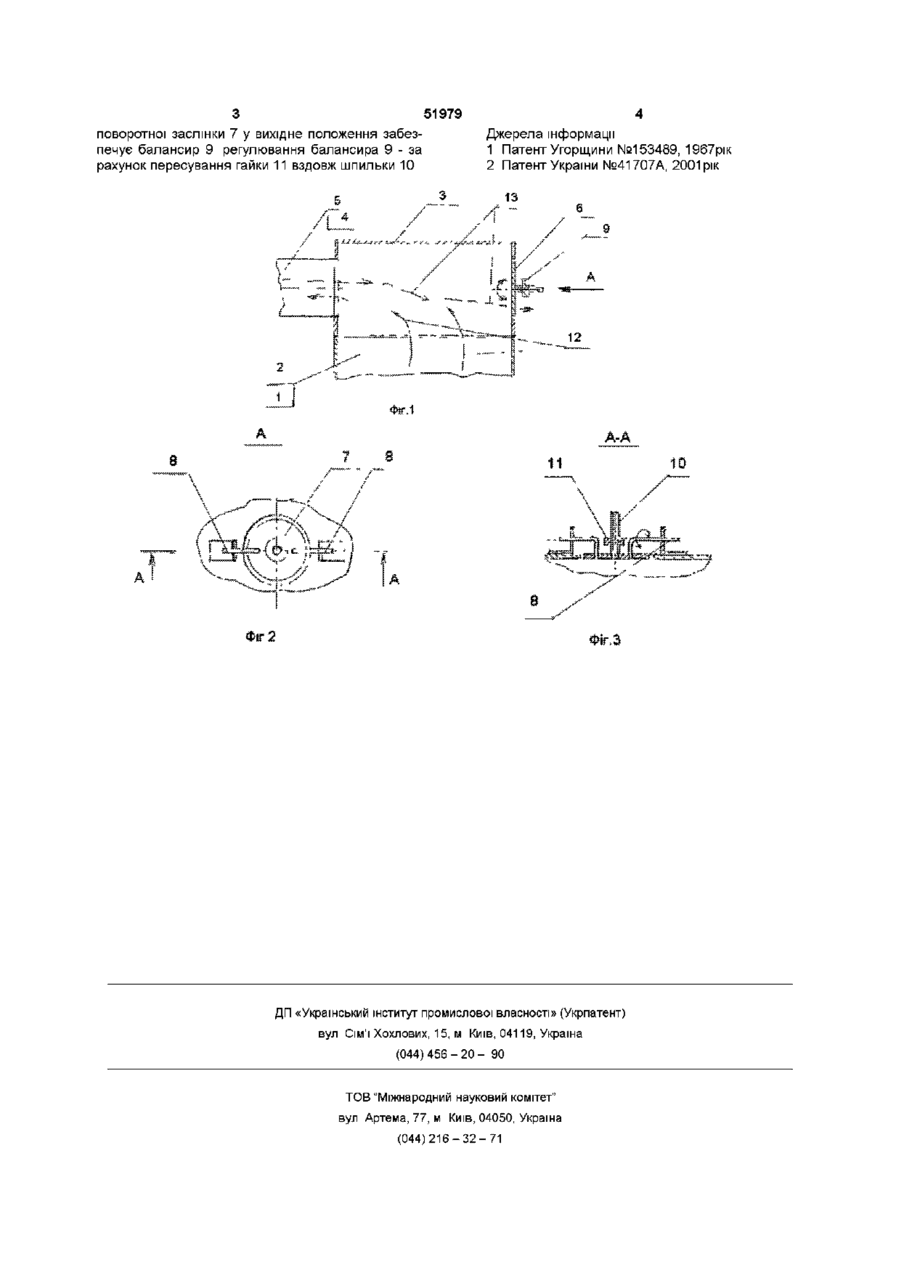

1 Опалювач, який має топку, встановлений над нею теплообмінник з газозбірником і вихідним патрубком з дефлектором, який відрізняється тим, що на газозбірнику змонтовано стабілізатор тяги у вигляді поворотної заслінки 2 Опалювач по п 1, який відрізняється тим, що вісь обертання поворотної заслінки горизонтальна 3 Опалювач по пп 1, 2, який відрізняється тим, що на поворотній заслінці встановлено балансир у вигляді, наприклад шпильки з гайкою Винахід відноситься до теплотехніки і може бути використаний в опалюваних приладах Відомий опалювач, який має топку, встановлений над нею теплообмінник з газозбірником і вихідним патрубком [1] Недоліком відомого опалювача є те, що в його топці не стабілізована тяга, не виключена можливість наявності зворотної тяги Відомий опалювач, який має топку, встановлений над нею теплообмінник з газозбірником і вихідним патрубком, з зовні якого встановлено дефлектор [2] Цей опалювач є найбільш близьким до запропонованого по технічній суті та досяжному результату і вибраний в якості прототипу Недоліком відомого опалювача є те, що стабілізація тяги в топці за рахунок наявності дефлектора на вихідному патрубці не регульована, залишається можливість зворотної тяги В основу винаходу поставлене завдання вдосконалення конструкції опалювача Поставлене завдання вирішується тим, що опалювач, який має топку, встановлений над нею теплообмінник з газозбірником і вихідним патрубком з дефлектором, який відрізняється тим, що на газозбірнику змонтовано стабілізатор тяги в вигляді поворотної заслінки, вісь обертання и горизонтальна і на ній встановлено балансир у вигляді, наприклад, шпильки з гайкою Наявність стабілізатора тяги дозволяє стабілізувати тягу в топці опалювача, запобігти зворотної тяги в топці Наявність горизонтальної ВІСІ обертання і балансиру надає можливість регулювання амплітуди повороту заслінки і обертання її в вихідне поло ження в залежності від абсолютної зміни тяги Порівняльний аналіз з прототипом показує, що ВІДМІННІСТЬ заключається втім, що на газозбірнику змонтовано стабілізатор тяги в вигляді поворотної заслінки, вісь її обертання горизонтальна і на ній встановлено балансир в вигляді, наприклад, шпильки з гайкою Вище вказані ВІДМІННІ ознаки вдосконалюють конструкцію опалювача Суть винаходу пояснюється на фіг 1 - поперечний розріз запропонованого опалювача, на фіг 2 - вигляд А, на фіг 3 - розріз А-А Опалювач має топку 1 і встановлений над нею теплообмінник 2 з газозбірником 3, вихідний патрубок 4 з дефлектором 5, стабілізатор тяги 6, який складається з поворотної заслінки 7 з горизонтальною віссю обертання 8, балансиру 9 в вигляді шпильки 10 і гайки 11 12 - напрямок руху димових газів в разі наявності тяги, 13 - напрямок руху повітряних потоків в разі зворотної тяги Опалювач працює наступним чином Після розпалювання опалювача димові гази скрізь топку 1, теплообмінник 2, віддаючи їм теплову енергію, за рахунок тяги в напрямку 12 попадають в газозбірник 3 і крізь вихідний патрубок з дефлектором 4, 5 виходять в атмосферу Для того, щоб в разі зміни тяги, або зворотної тяги 13, коливання тяги не розповсюджувалися на топку, в газозбірнику З вмонтовано стабілізатор тяги 6 В разі змін тяги поворотна заслінка 7 повертається навколо горизонтальної ВІСІ 8, забезпечуючи ПІДСІС повітря з зовні, або при зворотній тязі повітряні потоки направляє в навколишнє середовище Повернення ю 51979 поворотної заслінки 7 у вихідне положення забезпечує балансир 9 регулювання балансира 9 - за рахунок пересування гайки 11 вздовж шпильки 10 Джерела інформації 1 Патент Угорщини №153489, 1967рік 2 Патент України №41707А, 2001 рік ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
