Опалювач

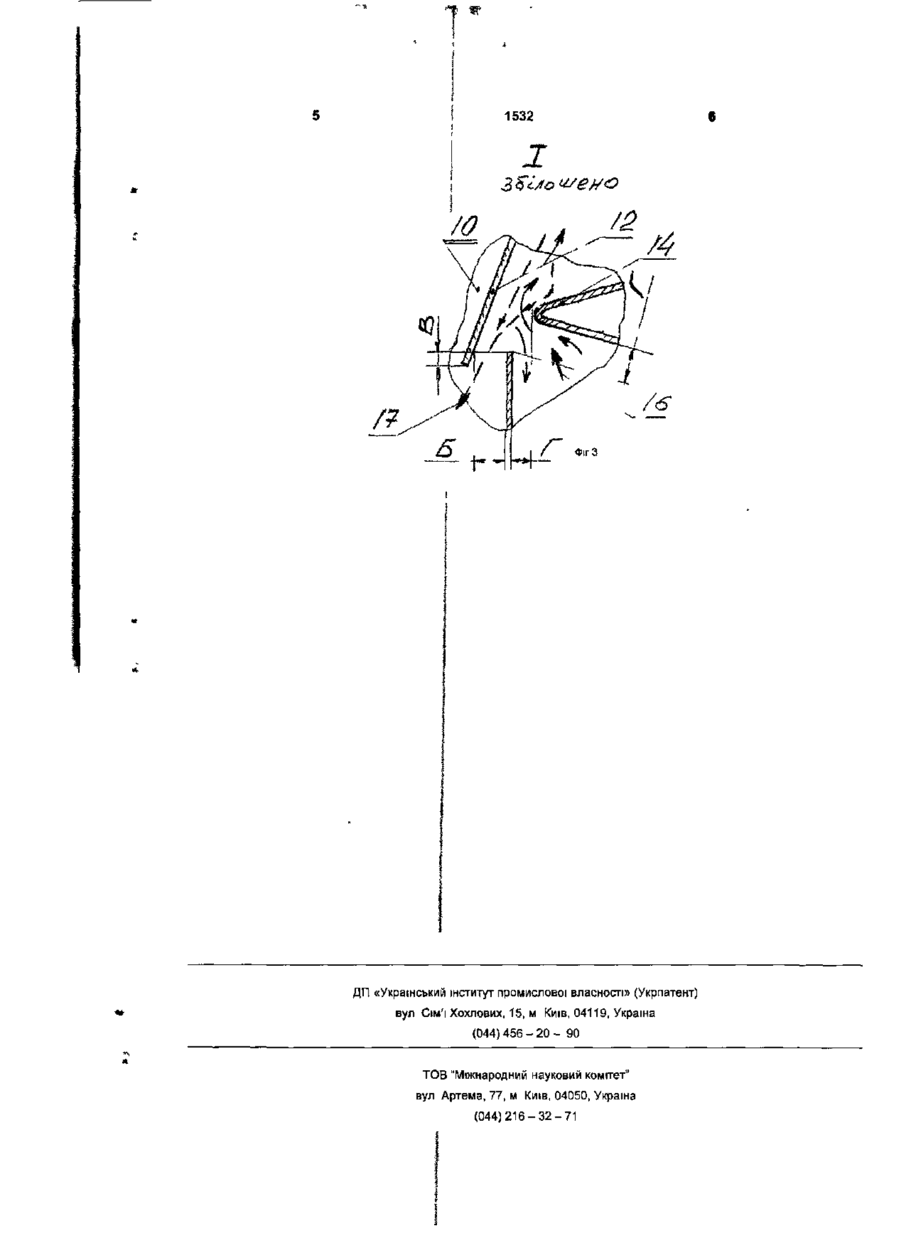

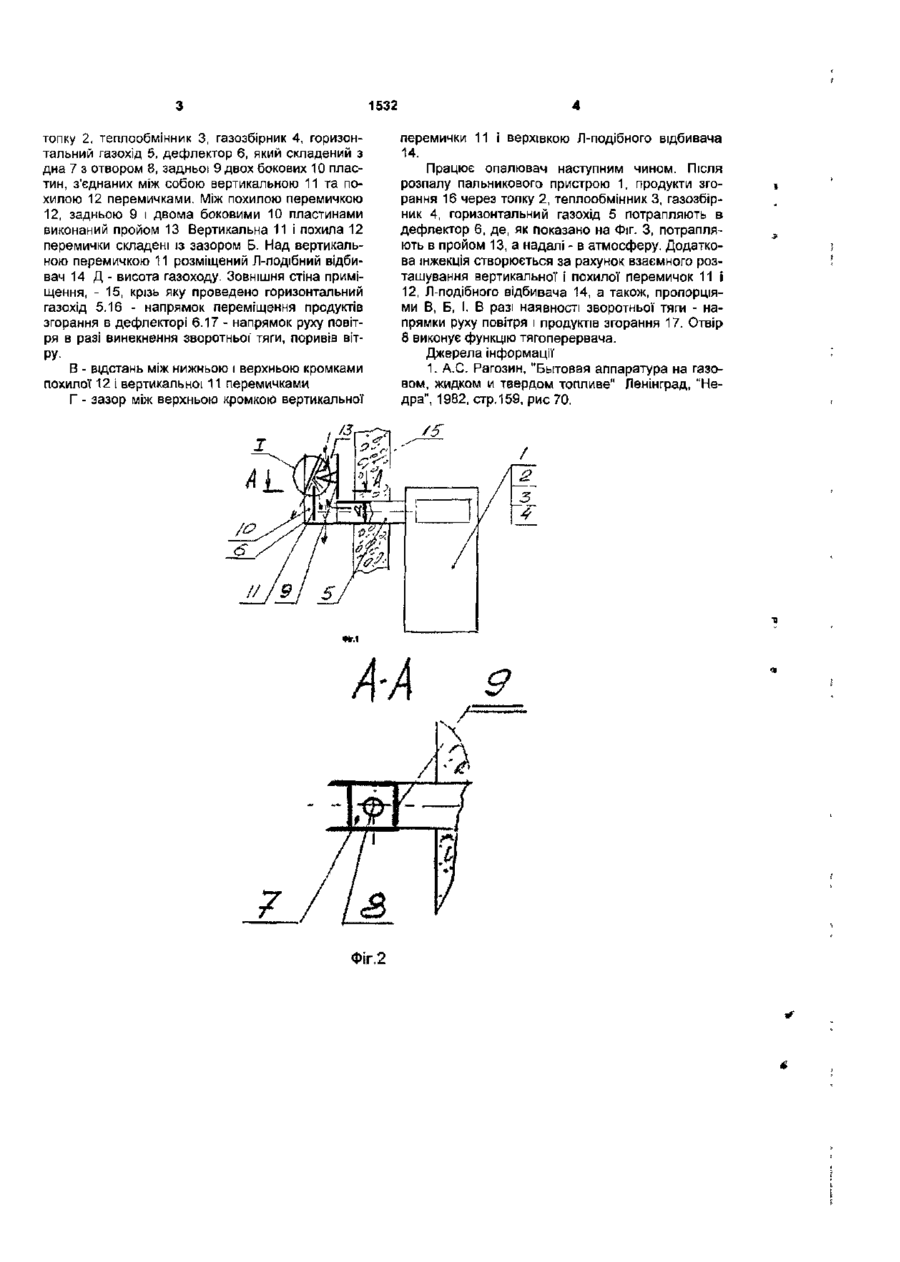

1. Опалювач, який містить газопальниковий пристрій, топку, теплообмінник, газозбірник, горизонтальний газохід, який відрізняється тим, що на газоході змонтований дефлектор у вигляді короба, складеного з дна, задньої, двох бокових пластин, які з'єднані між собою вертикальною та похилою перемичками, а між похилою перемичкою, задньою і двома боковими пластинами виконаний проріз. 2. Опалювач за п 1, який відрізняється тим, що вертикальна і похила перемички складені із зазором між собою. 3. Опалювач за пп. 1 і 2, який відрізняється тим, що над вертикальною перемичкою міститься Лподібний відбивач 4. Опалювач за пп. 1, 2 і 3, який відрізняється тим, що в дні виконаний отвір. 5. Опалювач за пп. 1, 2, 3, і 4, який відрізняється тим, що висота вертикальної перемички більша висоти газоходу. 6 Опалювач за пп. 1, 2, 3, 4 і 5, який відрізняється тим, що відстань між нижньою і верхньою кромками відповідно похилої і вертикальної перемичок складає 0,2 ± 0,4 висоти газоходу. 7. Опалювач за пп. 1, 2, 3, 4, 5 і 6, який відрізняється тим, що зазор між верхньою кромкою вертикальної перемички і вершиною Лподібного відбивача складає 0,2 ± 0,7 висоти газоходу 8. Опалювач за пп. 1, 2, 3, 4, 5, 6 і 7, який відрізняється тим, що зазор між верхньою кромкою вертикальної і площиною похилої перемичок складає 0,1 ± 0,5 висоти газоходу. Корисна модель відноситься до опалювальної техніки і може бути використана в опалювальних газових котлах і конвекторах з відводом продуктів згорання крізь стіну приміщення. Відомий опалювач, який містить газопальниковий пристрій, топку, теплообмінник, газозбірник, горизонтальний газохід (1). Цей опалювач є найбільш близьким до запропонованого по технічній суті та досягненому результату і вибраний в якості прототипу. Недоліком відомого опалювача є те, що не використано можливості створення додаткового розрідження в газоході, а також протидії зворотньої тязі. В основу корисної моделі поставлено завдання вдосконалення конструкції опалювача за рахунок стабілізації1 розрядження в горизонтальному газоході і в топці. Поставлене завдання вирішується тим, що опалювач, який містить газопальниковий пристрій, топку, теплообмінник, газозбірник, горизонтальний газохід, відрізняється тим, що на газоході змонто ваний дефлектор у вигляді коробу, складеного з дна, задньої, двох бокових пластин, які з'єднані між собою вертикальною та похилою перемичками, а між похилою перемичкою, задньою і двома боковими пластинами виконаний пройом, вертикальна і похила перемички складені з зазором між собою, над вертикальною перемичкою міститься Л-подІбний відбивач, в дні виконаний отвір, а висота вертикальної перемички більше висоти газоходу, відстань між нижньою і верхньою кромками ' відповідно похилої і вертикальної перемичок складає 0,2+0,4 висоти газоходу, зазор між верхньою кромкою вертикальної' перемички і верхівкою Лподібного відбивача складає 0,2±0,7 висоти газоходу, а зазор між верхньою кромкою вертикальної І площиною похилої перемичок складає 0,1+0,5 висоти газоходу На Фіг.1 - поздовжній розріз запропонованого опалювача, на Фіг.2 - розріз А-А, на Фіг 3 - виносний елемент І. Опалювач має газопальниковий пристрій 1, 1532 топку 2, теплообмінник 3, газозбірник 4, горизонтальний газохід 5, дефлектор 6, який складений з дна 7 з отвором 8, задньої 9 двох бокових 10 пластин, з'єднаних між собою вертикальною 11 та похилою 12 перемичками. Між похилою перемичкою 12, задньою 9 і двома боковими 10 пластинами виконаний пройом 13 Вертикальна 11 і похила 12 перемички складені із зазором Б. Над вертикальною перемичкою 11 розміщений Л-подібний відбивач 14 Д - висота газоходу. Зовнішня стіна приміщення, - 15, крізь яку проведено горизонтальний газохід 5.16 - напрямок переміщення продуктів згорання в дефлекторі 6.17 - напрямок руху повітря в разі винекнення зворотньої' тяги, поривів вІтРУВ - відстань між нижньою і верхньою кромками похилої 12 і вертикальної 11 перемичками Г - зазор між верхньою кромкою вертикальної Фіг.2 перемички 11 і верхівкою Л-подібного відбивача 14. Працює опалювач наступним чином. Після розпалу пальчикового пристрою 1, продукти згорання 16 через топку 2, теплообмінник 3, газозбірник 4, горизонтальний газохід 5 потрапляють в дефлектор 6, де, як показано на Фіг. З, потрапляють в пройом 13, а надалі - в атмосферу. Додаткова інжекція створюється за рахунок взаємного розташування вертикальної і похилої перемичок 11 і 12, Л-подібного відбивача 14, а також, пропорціями В, Б, І. В разі наявності зворотньої тяги - напрямки руху повітря і продуктів згорання 17. Отвір 8 виконує функцію тягоперервача. Джерела інформації 1. А.С. Рагозин, "Бытовая аппаратура на газовом, жидком и твердом топливе" Ленінград, "Недра", 1982, стр.159, рис 70. ФігЗ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
