Мобільний пристрій для транспортування та розморожування свіжозамороженої плазми

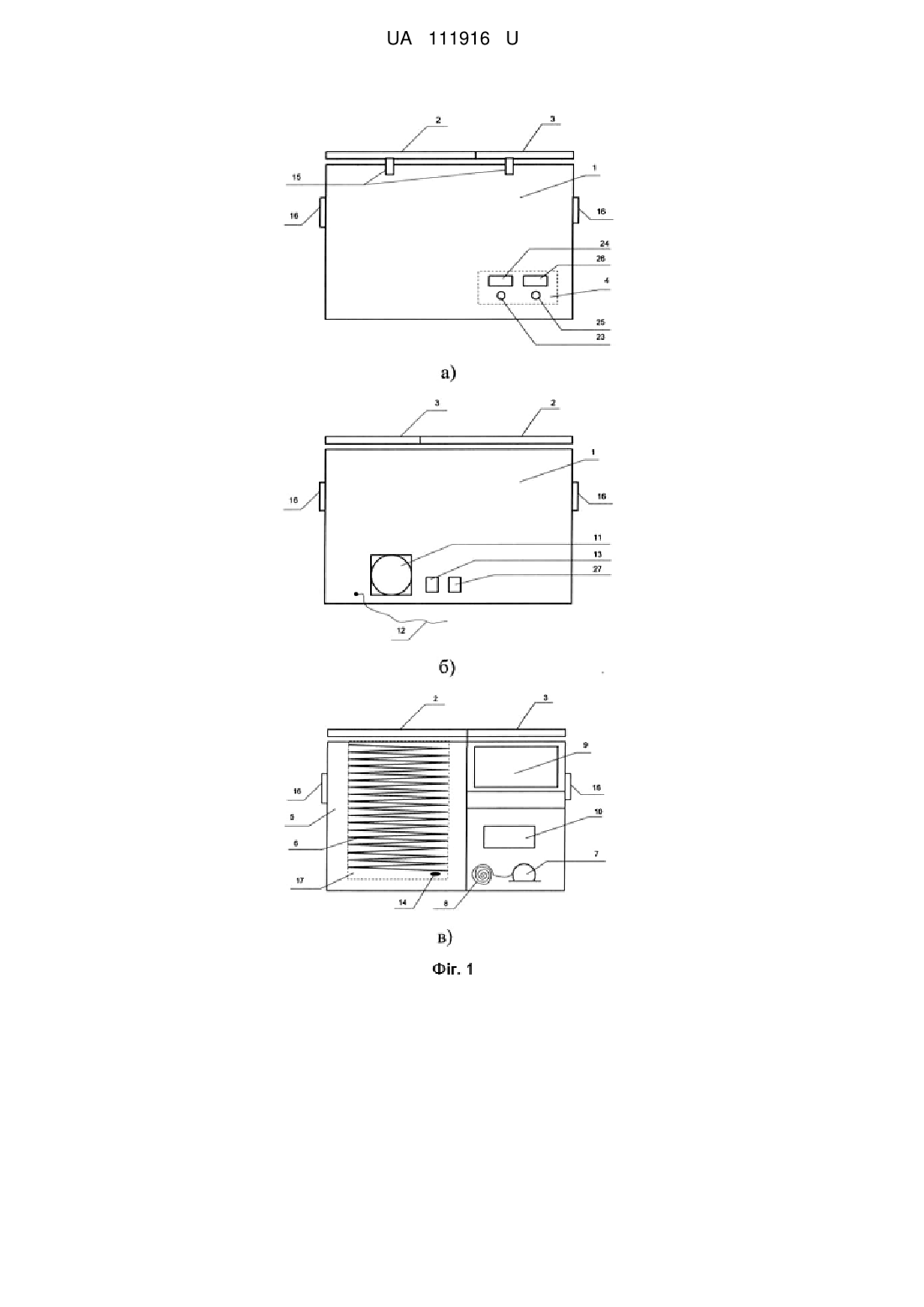

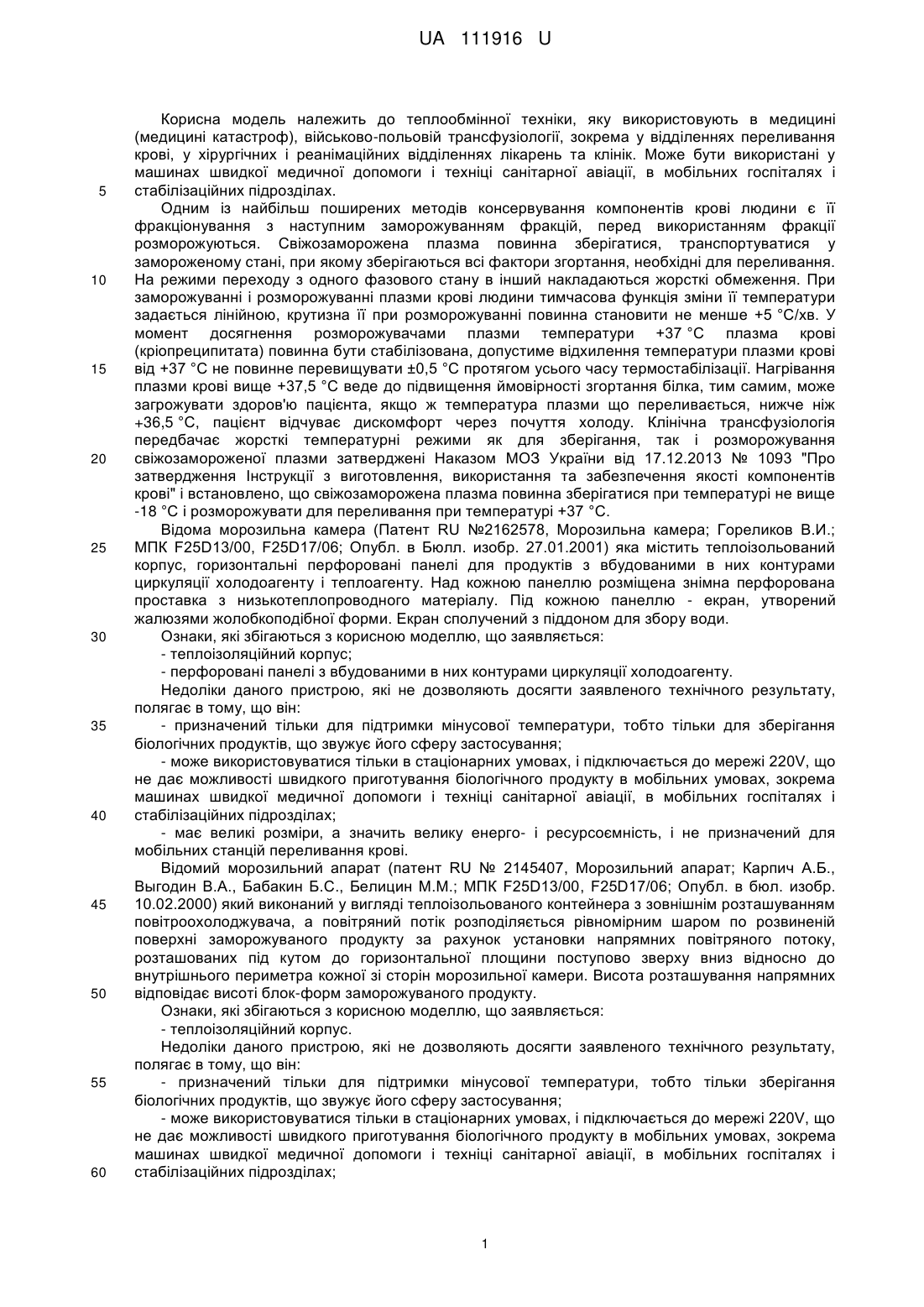

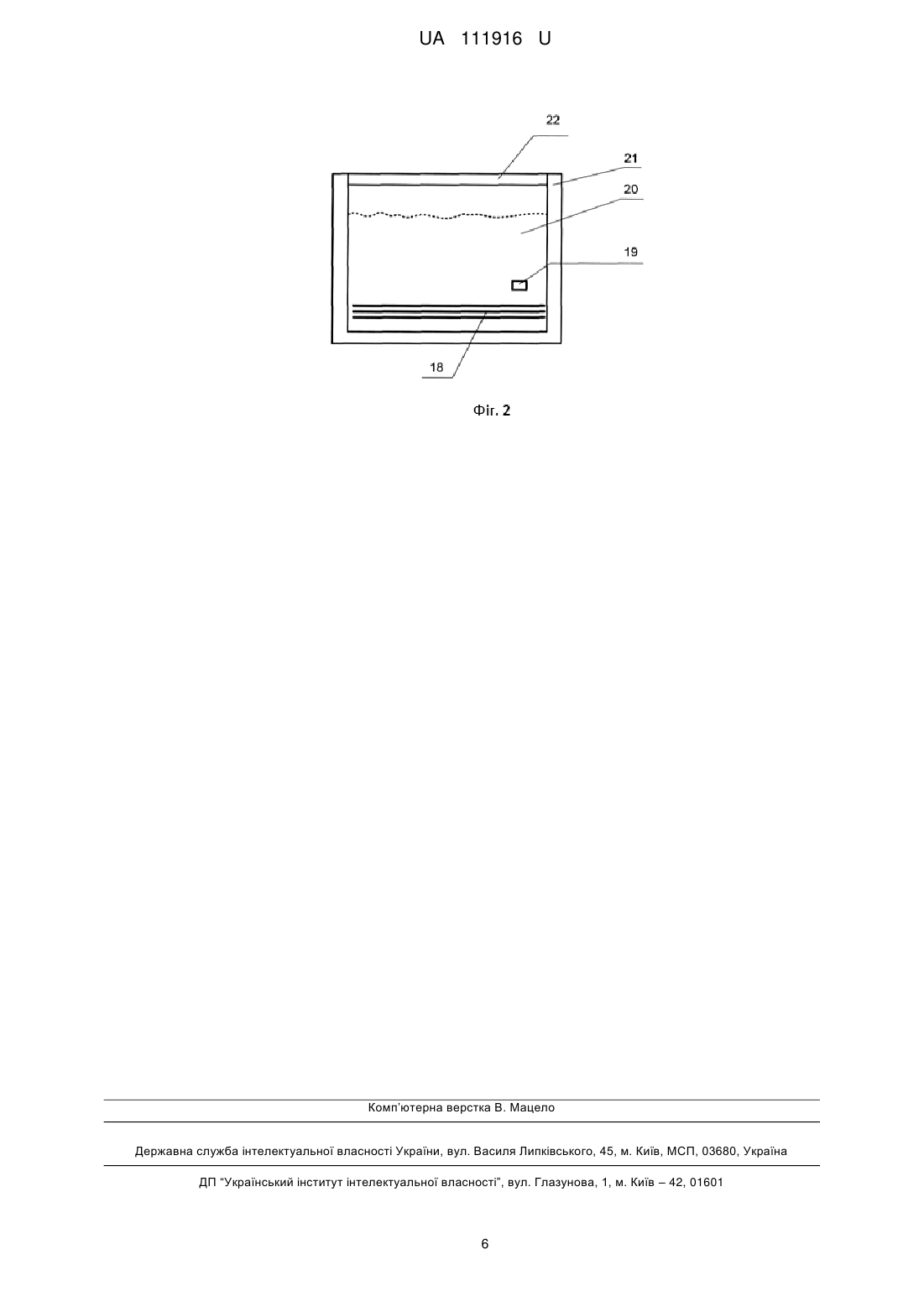

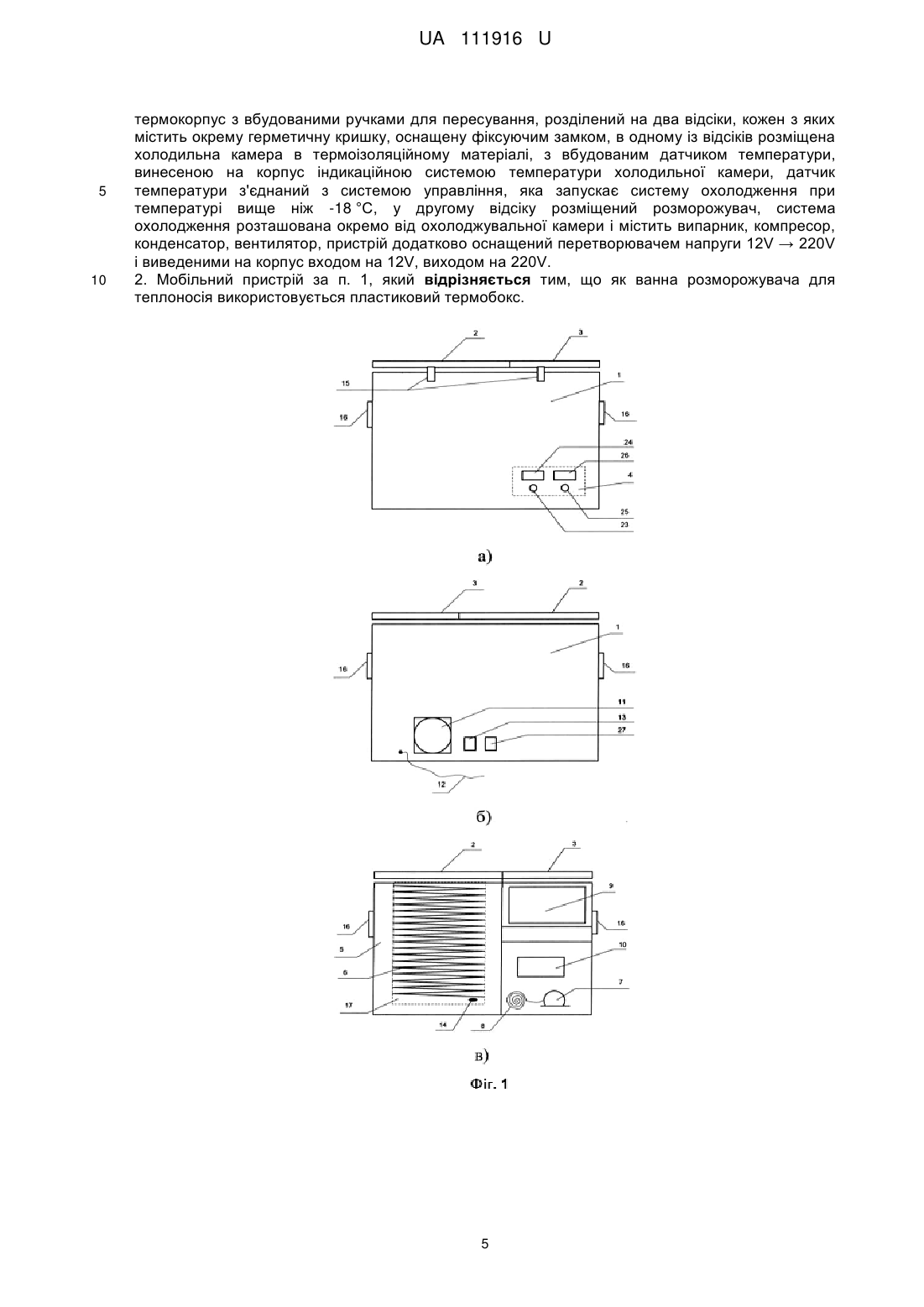

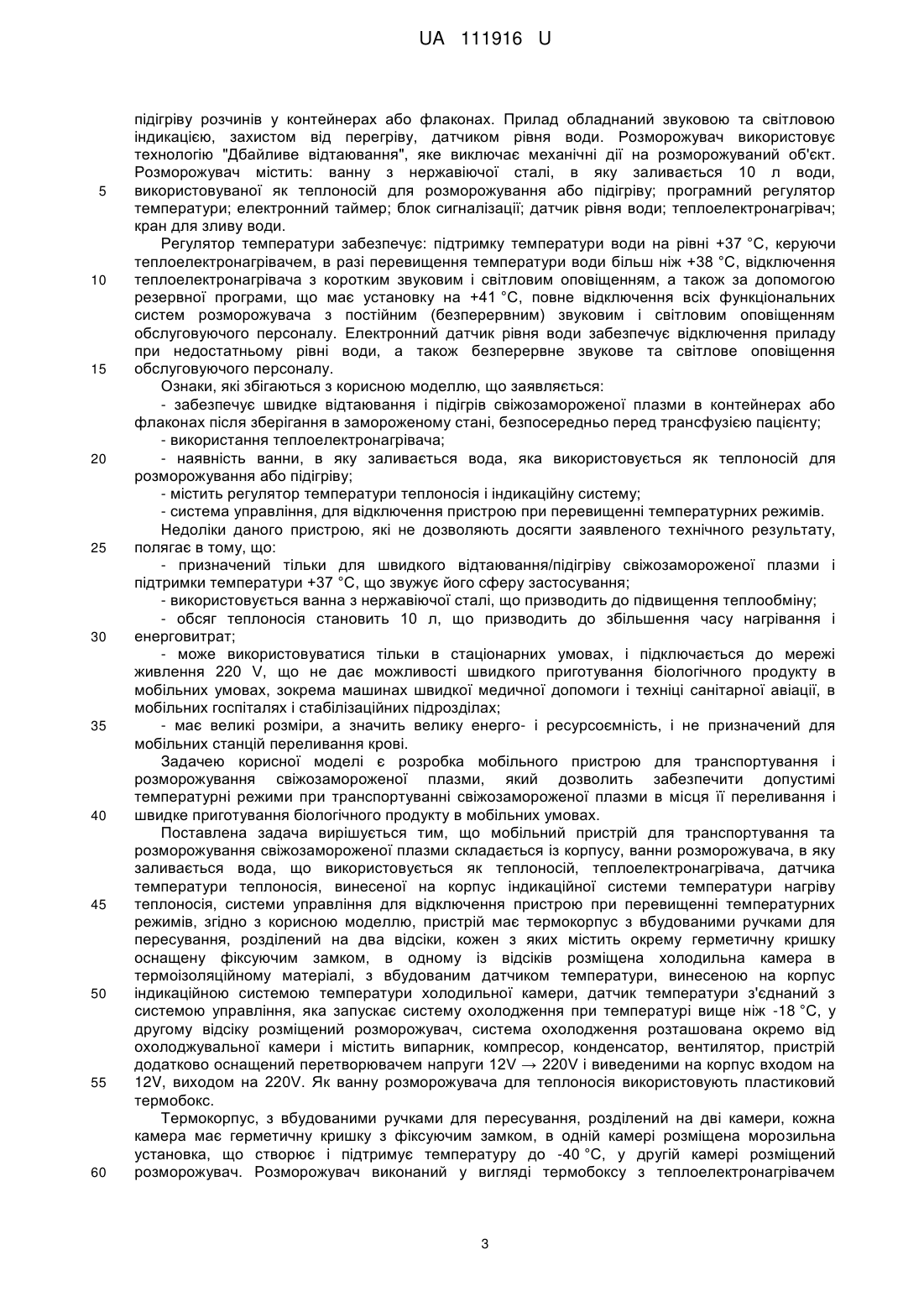

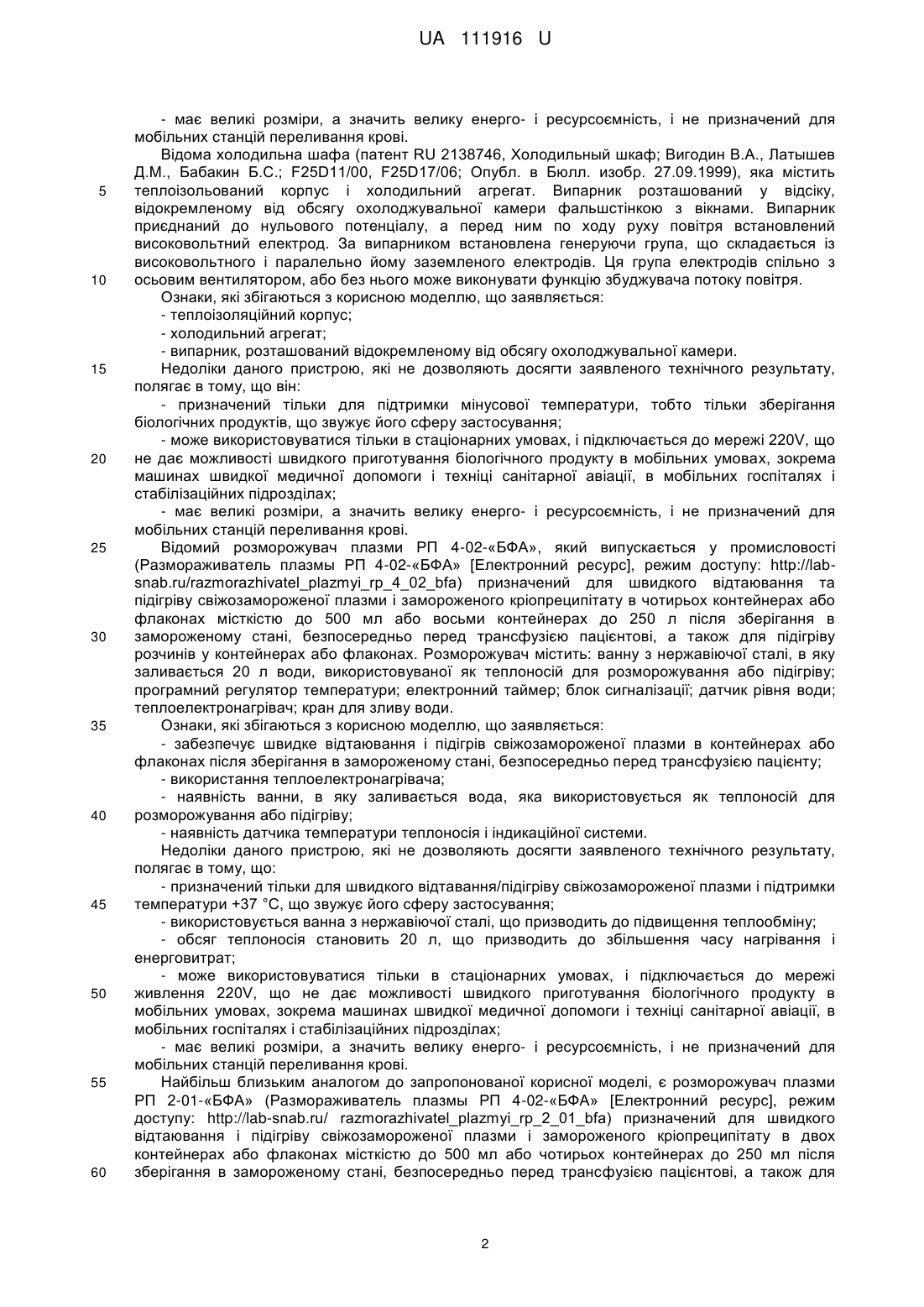

Реферат: Мобільний пристрій для транспортування та розморожування свіжозамороженої плазми складається із корпусу, ванни розморожувача, в яку заливається вода, що використовується як теплоносій, теплоелектронагрівача, датчика температури теплоносія, винесеної на корпус індикаційної системи температури нагріву теплоносія, системи управління для відключення пристрою при перевищенні температурних режимів. Пристрій має термокорпус з вбудованими ручками для пересування, розділений на два відсіки, кожен з яких містить окрему герметичну кришку, оснащену фіксуючим замком. В одному із відсіків розміщена холодильна камера в термоізоляційному матеріалі, з вбудованим датчиком температури, винесеною на корпус індикаційною системою температури холодильної камери. Датчик температури з'єднаний з системою управління, яка запускає систему охолодження при температурі вище ніж -18 °C. У другому відсіку розміщений розморожувач. Система охолодження розташована окремо від охолоджувальної камери і містить випарник, компресор, конденсатор, вентилятор, пристрій додатково оснащений перетворювачем напруги 12V → 220V і виведеними на корпус входом на 12V, виходом на 220V. UA 111916 U (12) UA 111916 U UA 111916 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплообмінної техніки, яку використовують в медицині (медицині катастроф), військово-польовій трансфузіології, зокрема у відділеннях переливання крові, у хірургічних і реанімаційних відділеннях лікарень та клінік. Може бути використані у машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах. Одним із найбільш поширених методів консервування компонентів крові людини є її фракціонування з наступним заморожуванням фракцій, перед використанням фракції розморожуються. Свіжозаморожена плазма повинна зберігатися, транспортуватися у замороженому стані, при якому зберігаються всі фактори згортання, необхідні для переливання. На режими переходу з одного фазового стану в інший накладаються жорсткі обмеження. При заморожуванні і розморожуванні плазми крові людини тимчасова функція зміни її температури задається лінійною, крутизна її при розморожуванні повинна становити не менше +5 °C/хв. У момент досягнення розморожувачами плазми температури +37 °C плазма крові (кріопреципитата) повинна бути стабілізована, допустиме відхилення температури плазми крові від +37 °C не повинне перевищувати ±0,5 °C протягом усього часу термостабілізації. Нагрівання плазми крові вище +37,5 °C веде до підвищення ймовірності згортання білка, тим самим, може загрожувати здоров'ю пацієнта, якщо ж температура плазми що переливається, нижче ніж +36,5 °C, пацієнт відчуває дискомфорт через почуття холоду. Клінічна трансфузіологія передбачає жорсткі температурні режими як для зберігання, так і розморожування свіжозамороженої плазми затверджені Наказом МОЗ України від 17.12.2013 № 1093 "Про затвердження Інструкції з виготовлення, використання та забезпечення якості компонентів крові" і встановлено, що свіжозаморожена плазма повинна зберігатися при температурі не вище -18 °C і розморожувати для переливання при температурі +37 °C. Відома морозильна камера (Патент RU №2162578, Морозильна камера; Гореликов В.И.; МПК F25D13/00, F25D17/06; Опубл. в Бюлл. изобр. 27.01.2001) яка містить теплоізольований корпус, горизонтальні перфоровані панелі для продуктів з вбудованими в них контурами циркуляції холодоагенту і теплоагенту. Над кожною панеллю розміщена знімна перфорована проставка з низькотеплопроводного матеріалу. Під кожною панеллю - екран, утворений жалюзями жолобкоподібної форми. Екран сполучений з піддоном для збору води. Ознаки, які збігаються з корисною моделлю, що заявляється: - теплоізоляційний корпус; - перфоровані панелі з вбудованими в них контурами циркуляції холодоагенту. Недоліки даного пристрою, які не дозволяють досягти заявленого технічного результату, полягає в тому, що він: - призначений тільки для підтримки мінусової температури, тобто тільки для зберігання біологічних продуктів, що звужує його сферу застосування; - може використовуватися тільки в стаціонарних умовах, і підключається до мережі 220V, що не дає можливості швидкого приготування біологічного продукту в мобільних умовах, зокрема машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах; - має великі розміри, а значить велику енерго- і ресурсоємність, і не призначений для мобільних станцій переливання крові. Відомий морозильний апарат (патент RU № 2145407, Морозильний апарат; Карпич А.Б., Выгодин В.А., Бабакин Б.С., Белицин М.М.; МПК F25D13/00, F25D17/06; Опубл. в бюл. изобр. 10.02.2000) який виконаний у вигляді теплоізольованого контейнера з зовнішнім розташуванням повітроохолоджувача, а повітряний потік розподіляється рівномірним шаром по розвиненій поверхні заморожуваного продукту за рахунок установки напрямних повітряного потоку, розташованих під кутом до горизонтальної площини поступово зверху вниз відносно до внутрішнього периметра кожної зі сторін морозильної камери. Висота розташування напрямних відповідає висоті блок-форм заморожуваного продукту. Ознаки, які збігаються з корисною моделлю, що заявляється: - теплоізоляційний корпус. Недоліки даного пристрою, які не дозволяють досягти заявленого технічного результату, полягає в тому, що він: - призначений тільки для підтримки мінусової температури, тобто тільки зберігання біологічних продуктів, що звужує його сферу застосування; - може використовуватися тільки в стаціонарних умовах, і підключається до мережі 220V, що не дає можливості швидкого приготування біологічного продукту в мобільних умовах, зокрема машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах; 1 UA 111916 U 5 10 15 20 25 30 35 40 45 50 55 60 - має великі розміри, а значить велику енерго- і ресурсоємність, і не призначений для мобільних станцій переливання крові. Відома холодильна шафа (патент RU 2138746, Холодильный шкаф; Вигодин В.А., Латышев Д.М., Бабакин Б.С.; F25D11/00, F25D17/06; Опубл. в Бюлл. изобр. 27.09.1999), яка містить теплоізольований корпус і холодильний агрегат. Випарник розташований у відсіку, відокремленому від обсягу охолоджувальної камери фальшстінкою з вікнами. Випарник приєднаний до нульового потенціалу, а перед ним по ходу руху повітря встановлений високовольтний електрод. За випарником встановлена генеруючи група, що складається із високовольтного і паралельно йому заземленого електродів. Ця група електродів спільно з осьовим вентилятором, або без нього може виконувати функцію збуджувача потоку повітря. Ознаки, які збігаються з корисною моделлю, що заявляється: - теплоізоляційний корпус; - холодильний агрегат; - випарник, розташований відокремленому від обсягу охолоджувальної камери. Недоліки даного пристрою, які не дозволяють досягти заявленого технічного результату, полягає в тому, що він: - призначений тільки для підтримки мінусової температури, тобто тільки зберігання біологічних продуктів, що звужує його сферу застосування; - може використовуватися тільки в стаціонарних умовах, і підключається до мережі 220V, що не дає можливості швидкого приготування біологічного продукту в мобільних умовах, зокрема машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах; - має великі розміри, а значить велику енерго- і ресурсоємність, і не призначений для мобільних станцій переливання крові. Відомий розморожувач плазми РП 4-02-«БФА», який випускається у промисловості (Размораживатель плазмы РП 4-02-«БФА» [Електронний ресурс], режим доступу: http://labsnab.ru/razmorazhivatel_plazmyi_rp_4_02_bfa) призначений для швидкого відтаювання та підігріву свіжозамороженої плазми і замороженого кріопреципітату в чотирьох контейнерах або флаконах місткістю до 500 мл або восьми контейнерах до 250 л після зберігання в замороженому стані, безпосередньо перед трансфузією пацієнтові, а також для підігріву розчинів у контейнерах або флаконах. Розморожувач містить: ванну з нержавіючої сталі, в яку заливається 20 л води, використовуваної як теплоносій для розморожування або підігріву; програмний регулятор температури; електронний таймер; блок сигналізації; датчик рівня води; теплоелектронагрівач; кран для зливу води. Ознаки, які збігаються з корисною моделлю, що заявляється: - забезпечує швидке відтаювання і підігрів свіжозамороженої плазми в контейнерах або флаконах після зберігання в замороженому стані, безпосередньо перед трансфузією пацієнту; - використання теплоелектронагрівача; - наявність ванни, в яку заливається вода, яка використовується як теплоносій для розморожування або підігріву; - наявність датчика температури теплоносія і індикаційної системи. Недоліки даного пристрою, які не дозволяють досягти заявленого технічного результату, полягає в тому, що: - призначений тільки для швидкого відтавання/підігріву свіжозамороженої плазми і підтримки температури +37 °C, що звужує його сферу застосування; - використовується ванна з нержавіючої сталі, що призводить до підвищення теплообміну; - обсяг теплоносія становить 20 л, що призводить до збільшення часу нагрівання і енерговитрат; - може використовуватися тільки в стаціонарних умовах, і підключається до мережі живлення 220V, що не дає можливості швидкого приготування біологічного продукту в мобільних умовах, зокрема машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах; - має великі розміри, а значить велику енерго- і ресурсоємність, і не призначений для мобільних станцій переливання крові. Найбільш близьким аналогом до запропонованої корисної моделі, є розморожувач плазми РП 2-01-«БФА» (Размораживатель плазмы РП 4-02-«БФА» [Електронний ресурс], режим доступу: http://lab-snab.ru/ razmorazhivatel_plazmyi_rp_2_01_bfa) призначений для швидкого відтаювання і підігріву свіжозамороженої плазми і замороженого кріопреципітату в двох контейнерах або флаконах місткістю до 500 мл або чотирьох контейнерах до 250 мл після зберігання в замороженому стані, безпосередньо перед трансфузією пацієнтові, а також для 2 UA 111916 U 5 10 15 20 25 30 35 40 45 50 55 60 підігріву розчинів у контейнерах або флаконах. Прилад обладнаний звуковою та світловою індикацією, захистом від перегріву, датчиком рівня води. Розморожувач використовує технологію "Дбайливе відтаювання", яке виключає механічні дії на розморожуваний об'єкт. Розморожувач містить: ванну з нержавіючої сталі, в яку заливається 10 л води, використовуваної як теплоносій для розморожування або підігріву; програмний регулятор температури; електронний таймер; блок сигналізації; датчик рівня води; теплоелектронагрівач; кран для зливу води. Регулятор температури забезпечує: підтримку температури води на рівні +37 °C, керуючи теплоелектронагрівачем, в разі перевищення температури води більш ніж +38 °C, відключення теплоелектронагрівача з коротким звуковим і світловим оповіщенням, а також за допомогою резервної програми, що має установку на +41 °C, повне відключення всіх функціональних систем розморожувача з постійним (безперервним) звуковим і світловим оповіщенням обслуговуючого персоналу. Електронний датчик рівня води забезпечує відключення приладу при недостатньому рівні води, а також безперервне звукове та світлове оповіщення обслуговуючого персоналу. Ознаки, які збігаються з корисною моделлю, що заявляється: - забезпечує швидке відтаювання і підігрів свіжозамороженої плазми в контейнерах або флаконах після зберігання в замороженому стані, безпосередньо перед трансфузією пацієнту; - використання теплоелектронагрівача; - наявність ванни, в яку заливається вода, яка використовується як теплоносій для розморожування або підігріву; - містить регулятор температури теплоносія і індикаційну систему; - система управління, для відключення пристрою при перевищенні температурних режимів. Недоліки даного пристрою, які не дозволяють досягти заявленого технічного результату, полягає в тому, що: - призначений тільки для швидкого відтаювання/підігріву свіжозамороженої плазми і підтримки температури +37 °C, що звужує його сферу застосування; - використовується ванна з нержавіючої сталі, що призводить до підвищення теплообміну; - обсяг теплоносія становить 10 л, що призводить до збільшення часу нагрівання і енерговитрат; - може використовуватися тільки в стаціонарних умовах, і підключається до мережі живлення 220 V, що не дає можливості швидкого приготування біологічного продукту в мобільних умовах, зокрема машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах; - має великі розміри, а значить велику енерго- і ресурсоємність, і не призначений для мобільних станцій переливання крові. Задачею корисної моделі є розробка мобільного пристрою для транспортування і розморожування свіжозамороженої плазми, який дозволить забезпечити допустимі температурні режими при транспортуванні свіжозамороженої плазми в місця її переливання і швидке приготування біологічного продукту в мобільних умовах. Поставлена задача вирішується тим, що мобільний пристрій для транспортування та розморожування свіжозамороженої плазми складається із корпусу, ванни розморожувача, в яку заливається вода, що використовується як теплоносій, теплоелектронагрівача, датчика температури теплоносія, винесеної на корпус індикаційної системи температури нагріву теплоносія, системи управління для відключення пристрою при перевищенні температурних режимів, згідно з корисною моделлю, пристрій має термокорпус з вбудованими ручками для пересування, розділений на два відсіки, кожен з яких містить окрему герметичну кришку оснащену фіксуючим замком, в одному із відсіків розміщена холодильна камера в термоізоляційному матеріалі, з вбудованим датчиком температури, винесеною на корпус індикаційною системою температури холодильної камери, датчик температури з'єднаний з системою управління, яка запускає систему охолодження при температурі вище ніж -18 °C, у другому відсіку розміщений розморожувач, система охолодження розташована окремо від охолоджувальної камери і містить випарник, компресор, конденсатор, вентилятор, пристрій додатково оснащений перетворювачем напруги 12V → 220V і виведеними на корпус входом на 12V, виходом на 220V. Як ванну розморожувача для теплоносія використовують пластиковий термобокс. Термокорпус, з вбудованими ручками для пересування, розділений на дві камери, кожна камера має герметичну кришку з фіксуючим замком, в одній камері розміщена морозильна установка, що створює і підтримує температуру до -40 °C, у другій камері розміщений розморожувач. Розморожувач виконаний у вигляді термобоксу з теплоелектронагрівачем 3 UA 111916 U 5 10 15 20 25 30 35 40 45 50 (електротоном), який підтримує температуру +37 °C для розморожування біологічного продукту. Пристрій оснащений перетворювачем напруги 12V → 220V і може працювати як від акумуляторної батареї, так і автомобільного генератора або мережевого джерела живлення. Система управління підтримує допустимі температурні режими роботи пристрою. Така реалізація забезпечує швидке приготування біологічного продукту в мобільних умовах, зокрема машинах швидкої медичної допомоги і техніці санітарної авіації, в мобільних госпіталях і стабілізаційних підрозділах, мобільних станцій переливання крові. Має малі габарити, а значить малу енерго- і ресурсоємність. Корисна модель пояснюється кресленням, де на Фіг. 1 представлений загальний вигляд пристрою - а) фронтальний вигляд, б) тильний вигляд, в) вигляд в розрізі: на яких прийняті позначення: 1 - корпус; 2 - кришка морозильної камери; 3 - кришка розморожувача; 4 - блок управління; 5 - термоізоляційний матеріал; 6 - випарник; 7 - компресор; 8 - конденсатор; 9 розморожувач; 10 - перетворювач напруги 12V → 220V; 11 - вентилятор охолодження; 12 - шнур живлення 12V; 13 - розетка 220V (вихід на 220V); 14 - температурний датчик; 15 - фіксатори замків кришок морозильної камери та розморожувача відповідно; 16 - вбудовані ручки для транспортування; 17 - морозильна камера; 23 - тумблер включення морозильної камери; 24 індикатор температури морозильної камери; 25 - тумблер включення розморожувача; 26 індикатор температури розморожувача; 27 - роз'єм живлення на 12V (вхід на 12V). На Фіг. 2 представлений розморожувач, де прийняті позначення: 18 - теплоелектронагрівач (електричний тен); 19 - температурний датчик; 20 - теплоносій (вода); 21 - корпус (ванна); 22 кришка. Мобільний пристрій для транспортування і розморожування свіжозамороженої плазми складається із (Фіг. 1): корпусу (1), розділеного на два відсіки: морозильну камеру (17), по контуру якої розміщений термоізоляційний матеріал (5) і розморожувач (9), кожен із відсіків має кришку (2, 3) з фіксатором замка кришки (15). На корпусі з двох сторін розміщені ручки для транспортування (16). На тильній стінці корпусу виведений вентилятор охолодження (11), шнур живлення (12), розетка на 220V (13) і роз'єм живлення на 12V. На передній стінці корпуса розташований блок управління (4), в який входять: тумблери включення морозильної камери (23) і розморожувача (25), індикатори температури морозильної камери (24) і розморожувача (26). Пристрій включає: компресор (7) з'єднаний з конденсатором (8); температурний датчик (14) з'єднаний з блоком управління; перетворювач напруги 12V → 220V (10). Розморожувач (Фіг. 2) має окремий корпус - пластиковий термобокс (21), кришку (22), температурний датчик (19) встановлений всередині теплоносія (20) і з'єднаний з блоком управління, електричний тен (18) приєднаний до перетворювача напруги (10). Робота мобільного пристрою для транспортування і розморожування свіжозамороженої плазми здійснюється наступним чином (Фіг. 1, Фіг. 2). Пакети із свіжозамороженою плазмою укладаються у морозильну камеру (17), кришка якої (2) щільно закривається за допомогою фіксуючих замків (15). При підключенні до мережі електроживлення (12) від акумуляторної батареї, або генератора, струм подається на перетворювач (10), який перетворює напругу 12V в 220V. При натисканні тумблера на панелі управління (4) включається компресор (7). Холодоносій, циркуляцію якого в гідравлічному ланцюзі холодильного агрегату і зміну агрегатного стану забезпечує компресор (7), починає кипіти при низькому тиску в теплообміннику-випарнику (6), знижуючи його температуру. У компресорі відсмоктуваний із випарника холодоагент стискається, переходить в рідкий стан і при високому тиску надходить у конденсатор (8), де від нього за допомогою потоку повітря, створюваного вентилятором (11), проводиться відведення тепла в зовнішнє середовище. При досягненні заданої температури, визначеної температурним датчиком (14), контролер з блока управління (4) відключає компресор. Розморожувач (Фіг. 2) свіжозамороженої плазми працює наступним чином. При підключенні до мережі живлення і натисканні відповідного тумблера на панелі управління (7) відбуватися нагрівання електротена (18) і відповідно теплоносія (20), що знаходиться в термобоксі (21). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Мобільний пристрій для транспортування та розморожування свіжозамороженої плазми, що складається із корпусу, ванни розморожувача, в яку заливається вода, що використовується як теплоносій, теплоелектронагрівача, датчика температури теплоносія, винесеної на корпус індикаційної системи температури нагріву теплоносія, системи управління для відключення пристрою при перевищенні температурних режимів, який відрізняється тим, що пристрій має 4 UA 111916 U 5 10 термокорпус з вбудованими ручками для пересування, розділений на два відсіки, кожен з яких містить окрему герметичну кришку, оснащену фіксуючим замком, в одному із відсіків розміщена холодильна камера в термоізоляційному матеріалі, з вбудованим датчиком температури, винесеною на корпус індикаційною системою температури холодильної камери, датчик температури з'єднаний з системою управління, яка запускає систему охолодження при температурі вище ніж -18 °C, у другому відсіку розміщений розморожувач, система охолодження розташована окремо від охолоджувальної камери і містить випарник, компресор, конденсатор, вентилятор, пристрій додатково оснащений перетворювачем напруги 12V → 220V і виведеними на корпус входом на 12V, виходом на 220V. 2. Мобільний пристрій за п. 1, який відрізняється тим, що як ванна розморожувача для теплоносія використовується пластиковий термобокс. 5 UA 111916 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
