Тіньовий захист ємності

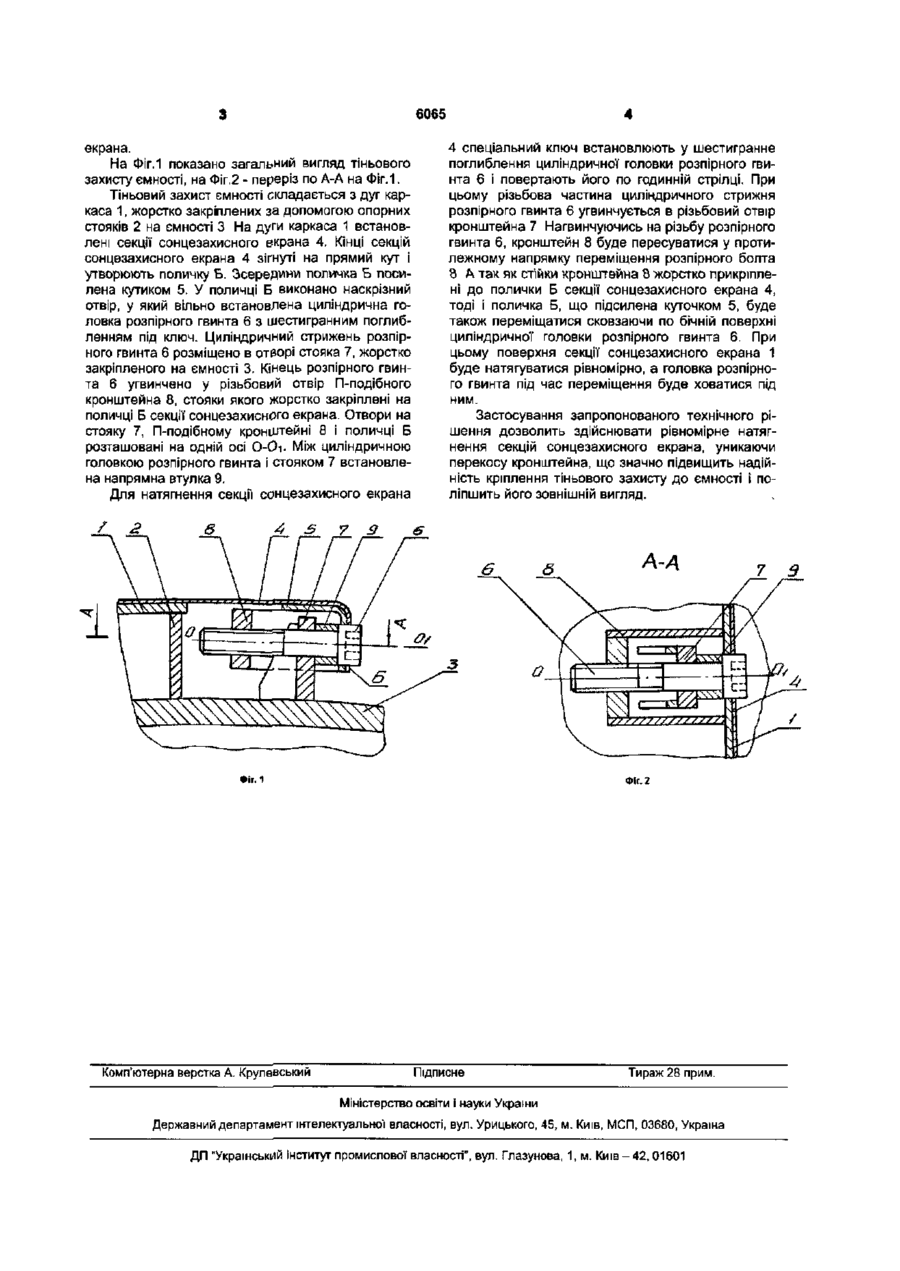

1. Тіньовий захист ємності, що включає дуги каркаса, жорстко зв'язані за допомогою опорних кронштейнів з ємністю, установлені на них секції сонцезахисного екрана і стояки, що жорстко закріплені на ємності, в отворі кожного з яких вільно встановлено розпірний гвинт, причому кінець розпірного гвинта угвинчено у різьбовий отвір кронштейна, жорстко скріпленого із секцією сонцезахисного екрана, який відрізняється тим, що кінці секцій сонцезахисного екрана зігнуті під прямим кутом і утворюють поличку, яка посилена кутиком зсередини і спрямована у бік ємності, при цьому у поличці виконані наскрізні отвори, у кожне з яких вільно встановлена циліндрична головка розпірного гвинта із шестигранним поглибленням під ключ 2. Тіньовий захист ємності за п 1, який відрізняється тим, що на циліндричному стрижні розпірного гвинта між його циліндричною головкою і стояком, жорстко закріпленим на ємності, встановлена напрямна втулка. 3. Тіньовий захист ємності за п. 1, який відрізняється тим, що кронштейн, жорстко скріплений із секцією сонцезахисного екрана, має П-подібну форму, на перемичці якого розташовано різьбовий отвір, а обидва його стояки жорстко прикріплені до полички секції сонцезахисного екрана. Корисна модель належить до ємностей для перевезення пожежонебезпечних речовин і стосується сонцезахисних екранів, які захищають ємність від впливу сонячної радіації", теплових потоків, що запобігає перегріву в ємностях пожежонебезпечних речовин. За прототип прийнято тіньовий захист ємності, що складається з дуг каркаса, жорстко скріплених за допомогою опорних кронштейнів на ємності. На ці дуги встановлені секції сонцезахисного екрана. Кінці сонцезахисного екрана жорстко скріплені зі стояком, в отворі якого вільно встановлено розпірний гвинт Кінець розпірного гвинта угвинчено у різьбовий отвір кронштейна, жорстко скріпленого із секцією сонцезахистного екрана. (Кресл 8042 10.000 СБ, переріз Г-Г. Захист тіньовий НІПКТІ-КВКБ м Маріуполь) Недолік відомого технічного рішення полягає в тому, що натягнення секцій сонцезахисного екрана при його кріпленні на ємності відбувається нерівномірно. Крім того, при вгвинчуванні розпірного гвинта в різьбовий отвір кронштейна, відбувається вивертання різьби моментом, що діє перпендикулярно осі. При цьому відбувається перекіс кронштейна, а можливо і відрив його від секції сонцезахисного екрана цезахисного екрана, а також шляхом зміни взаємозв'язків цих елементів збільшити надійність кріплення тіньового захисту з одночасним підвищенням технологічності й естетичності зовнішнього вигляду ємності Поставлена задача досягається тим, що в тіньовому захисті ємності який включає дуги каркаса, жорстко зв'язані за допомогою опорних кронштейнів з ємністю, установлені на них секції сонцезахисного екрана і стояки, що жорстко закріплені на ємності, в отворі кожного з яких вільно встановлено розпірний гвинт, причому кінець розпірного гвинта угвинчено у нарізний отвір кронштейна, жорстко скріпленого із секцією сонцезахисного екрана, згідно з запропонованим технічним рішенням, кінці секції сонцезахисного екрана, зігнуті під прямим кутом і утворюють поличку, яка підсилена кутиком зсередини і спрямована убік ємності, причому в поличці виконані наскрізні отвори на кожному з яких вільно встановлена циліндрична головка розпірного гвинта з шестигранним поглибленням під ключ. На циліндричному стрижні розпірного гвинта між його циліндричною голівкою і стояком, жорстко закріпленим на ємності, встановлена напрямна втулка, а кронштейн, що жорстко закріплений із секцією сонцезахисного екрана має П-подібну форму, обидва стояки якого жорстко прикріплені до полички сонцезахисного В основу корисної моделі поставлена задача шляхом зміни конструкції кронштейнів І секцій сон ю со о со 6065 екрана. На Фіг.1 показано загальний вигляд тіньового захисту ємності, на Фіг.2 - переріз по А-А на Фіг. 1. Тіньовий захист ємності складається з дуг каркаса 1, жорстко закріплених за допомогою опорних стояків 2 на ємності 3 На дуги каркаса 1 встановлені секції сонцезахисного екрана 4. Кінці секцій сонцезахисного екрана 4 зігнуті на прямий кут і утворюють поличку Б. Зсередини поличка Б посилена кутиком 5. У поличці Б виконано наскрізний отвір, у який вільно встановлена циліндрична головка розпірного гвинта 6 з шестигранним поглибленням під ключ. Циліндричний стрижень розпірного гвинта 6 розміщено в отворі стояка 7, жорстко закріпленого на ємності 3. Кінець розпірного гвинта 6 угвинчено у різьбовий отвір П-подібного кронштейна 8, стояки якого жорстко закріплені на поличці Б секції сонцезахисного екрана. Отвори на стояку 7, П-подібному кронштейні 8 і поличці Б розташовані на одній осі О-Оі. Між циліндричною головкою розпірного гвинта і стояком 7 встановлена напрямна втулка 9. Для натягнення секції сонцезахисного екрана 4 спеціальний ключ встановлюють у шестигранне поглиблення циліндричної головки розпірного гвинта 6 і повертають його по годинній стрілці. При цьому різьбова частина циліндричного стрижня розпірного гвинта 6 угвинчується в різьбовий отвір кронштейна 7 Нагвинчуючись на різьбу розпірного гвинта 6, кронштейн 8 буде пересуватися у протилежному напрямку переміщення розпірного болта 8 А так як стійки кронштейна 8 жорстко прикріплені до полички Б секції сонцезахисного екрана 4, тоді і поличка Б, що підсилена куточком 5, буде також переміщатися сковзаючи по бічній поверхні циліндричної головки розпірного гвинта 6. При цьому поверхня секції сонцезахисного екрана 1 буде натягуватися рівномірно, а головка розпірного гвинта під час переміщення буде ховатися під ним. Застосування запропонованого технічного рішення дозволить здійснювати рівномірне натягнення секцій сонцезахисного екрана, уникаючи перекосу кронштейна, що значно підвищить надійність кріплення тіньового захисту до ємності і поліпшить його зовнішній вигляд. А-А Фіг.1 Комп'ютерна верстка А. Крулевський Фіг. 2 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
