Броньовий захист легкоброньованої військової техніки

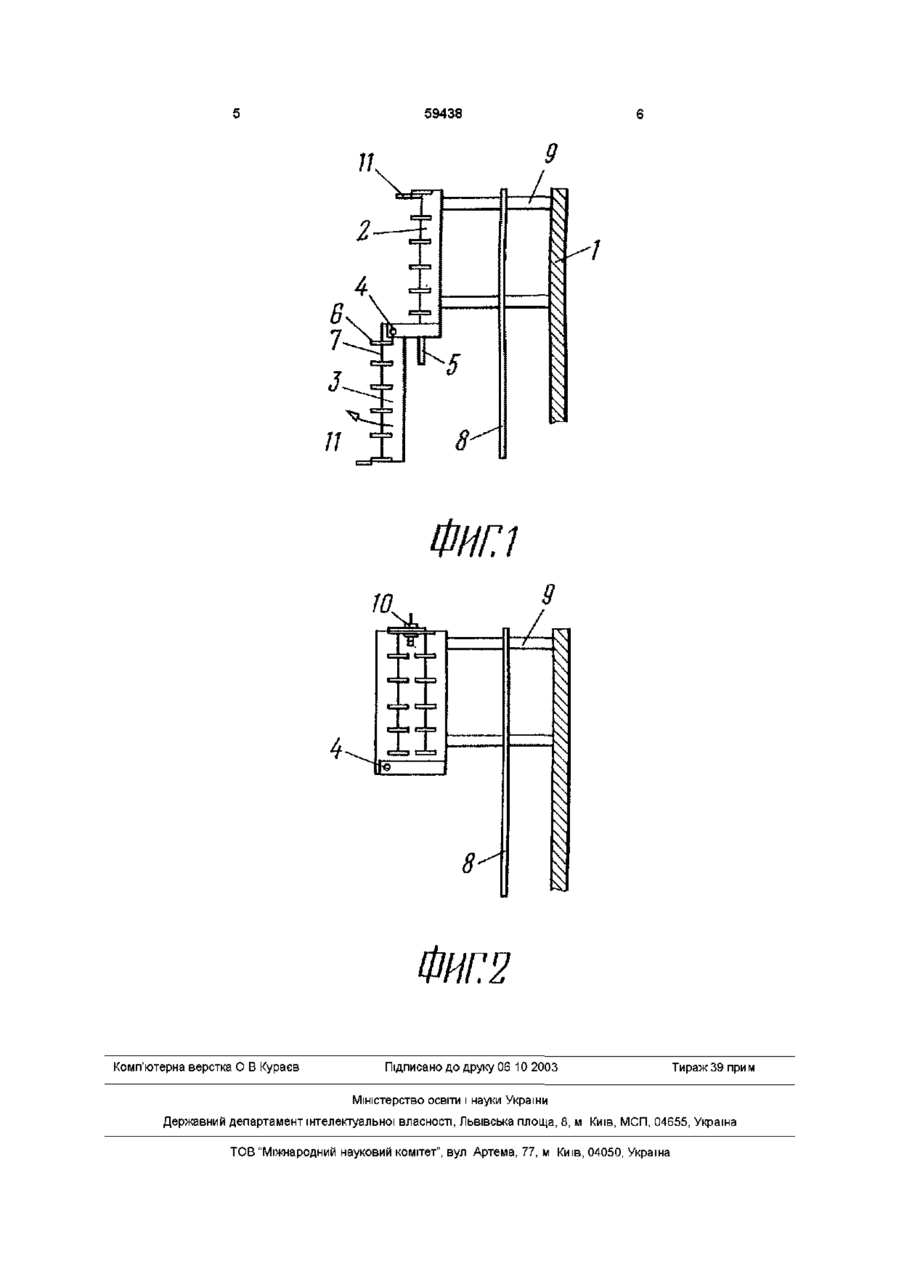

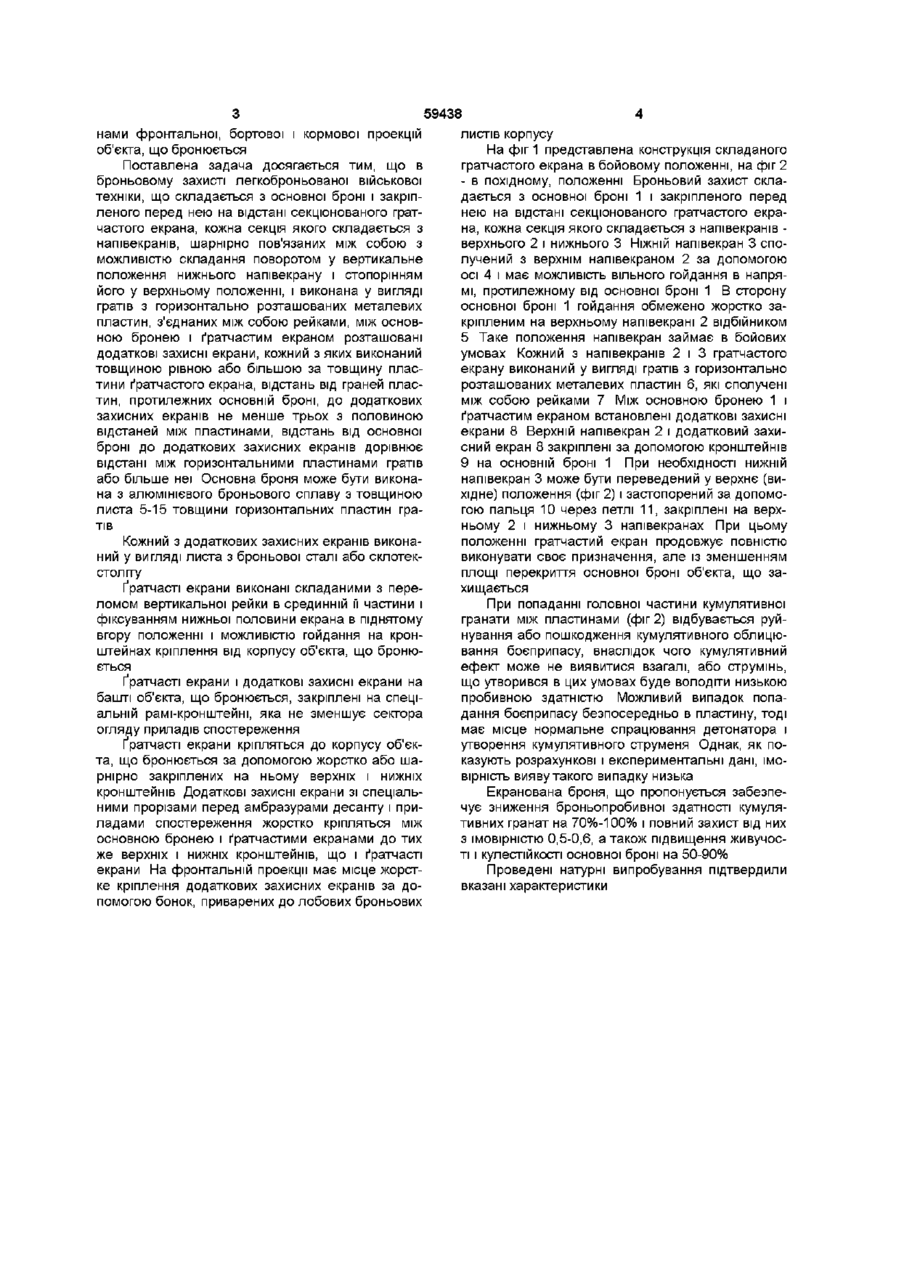

1 Броньовий захист легкоброньованої військової техніки, що складається з основної броні і закріпленого перед нею на відстані секцюнованого ґратчастого екрана, кожна секція якого складається з півекранів, шарнірно зв'язаних, між собою з можливістю складання по воротом у вертикальне положення нижнього півекрана і стопорінням її у верхньому положенні, виконаних у вигляді гратів з горизонтально розташованих металевих пластин, сполучених між собою вертикальними рейками, і, який відрізняється тим, що між основною бронею і ґратчастим екраном розташовані додаткові захисні екрани, кожний з яких виконаний товщиною рівною або більшою за товщину пластин ґратчастого екрана, при цьому відстань від граней пластин, протилежних основній броні, до додаткових захисних екранів дорівнює відстані між горизонтальними пластинами гратів або більше неї 2 Броньовий захист за п 1 , який відрізняється тим, що кожний з додаткових захисних екранів виконаний у вигляді листа з броньової сталі або склотекстоліту 3 Броньовий захист за пп 1-2, який відрізняється тим, що основна броня може бути виконана з алюмінієвого броньового сплаву з товщиною листа 5-15 товщини горизонтальних пластин гратів О 00 Винахід відноситься до області броньового захисту і може бути використаний для захисту легкоброньованих об'єктів бронетанкової техніки від кумулятивних протитанкових гранат ВІДОМІ різні конструкції екранованої броні, дія якої заснована на зниженні бронепробивної дії боєприпасів за рахунок руйнування або відхилення вражаючого засобу на екрані Відома екранована броня для захисту від кумулятивних і фугасних снарядів і гранат шляхом підвищення імовірності руйнування кумулятивних гранат на екрані без утворення кумулятивного струменя, що складається з основної броні і закріпленого перед нею на відстані секцюнованого ґратчастого екрана, кожна секція якого складається з напівекранів, шарнірно пов'язаних між собою з можливістю складання поворотом у вертикальне положення нижнього напівекрану і стопорінням її у верхньому положенні, і виконана у вигляді гратів з горизонтально розташованих металевих пластин, з'єднаних між собою вертикальними рейками (див РФ корисна модель, свідоцтво №6048 публ 16 02 98) Така конструкція екрана забезпечує руйнування кумулятивної гранати при попаданні її головної частини між горизонтальними пластинами гратів При попаданні головної частини в пластину відбувається нормальне спрацювання гранати і в цьому випадку ефективність дії екрана значно знижується Задачею винаходу є підвищення імовірності руйнування кумулятивних гранат на екрані без утворення кумулятивного струменя або зниження ефективної довжини кумулятивного струменя без утворення проломів, тріщин і вм'ятин на основній броні з алюмінієвого сплаву, підвищення кулестійкості основної броні, а також підвищення експлуатаційних якостей ґратчастих екранів, встановлених на легкоброньованих об'єктах бронетанкової техніки, при досягненні високої міри перекриття екра со ю 59438 нами фронтальної, бортової і кормової проекцій об'єкта, що бронюється Поставлена задача досягається тим, що в броньовому захисті легкоброньованої військової техніки, що складається з основної броні і закріпленого перед нею на відстані секцюнованого ґратчастого екрана, кожна секція якого складається з напівекранів, шарнірно пов'язаних між собою з можливістю складання поворотом у вертикальне положення нижнього напівекрану і стопорінням його у верхньому положенні, і виконана у вигляді гратів з горизонтально розташованих металевих пластин, з'єднаних між собою рейками, між основною бронею і ґратчастим екраном розташовані додаткові захисні екрани, кожний з яких виконаний товщиною рівною або більшою за товщину пластини ґратчастого екрана, відстань від граней пластин, протилежних основній броні, до додаткових захисних екранів не менше трьох з половиною відстаней між пластинами, відстань від основної броні до додаткових захисних екранів дорівнює відстані між горизонтальними пластинами гратів або більше неї Основна броня може бути виконана з алюмінієвого броньового сплаву з товщиною листа 5-15 товщини горизонтальних пластин гратів Кожний з додаткових захисних екранів виконаний у вигляді листа з броньової сталі або склотекстоліту Ґратчасті екрани виконані складаними з переломом вертикальної рейки в срединній її частини і фіксуванням нижньої половини екрана в піднятому вгору положенні і можливістю гойдання на кронштейнах кріплення від корпусу об'єкта, що бронюється Ґратчасті екрани і додаткові захисні екрани на башті об'єкта, що бронюється, закріплені на спеціальній рамі-кронштейні, яка не зменшує сектора огляду приладів спостереження Ґратчасті екрани кріпляться до корпусу об'єкта, що бронюється за допомогою жорстко або шарнірно закріплених на ньому верхніх і нижніх кронштейнів Додаткові захисні екрани зі спеціальними прорізами перед амбразурами десанту і приладами спостереження жорстко кріпляться між основною бронею і ґратчастими екранами до тих же верхніх і нижніх кронштейнів, що і ґратчасті екрани На фронтальній проекції має місце жорстке кріплення додаткових захисних екранів за допомогою бонок, приварених до лобових броньових листів корпусу На фіг 1 представлена конструкція складаного ґратчастого екрана в бойовому положенні, на фіг 2 - в похідному, положенні Броньовий захист складається з основної броні 1 і закріпленого перед нею на відстані секцюнованого ґратчастого екрана, кожна секція якого складається з напівекранів верхнього 2 і нижнього 3 НІЖНІЙ напівекран 3 сполучений з верхнім напівекраном 2 за допомогою осі 4 і має можливість вільного гойдання в напрямі, протилежному від основної броні 1 В сторону основної броні 1 гойдання обмежено жорстко закріпленим на верхньому напівекрані 2 відбійником 5 Таке положення напівекран займає в бойових умовах Кожний з напівекранів 2 і 3 ґратчастого екрану виконаний у вигляді гратів з горизонтально розташованих металевих пластин 6, які сполучені між собою рейками 7 Між основною бронею 1 і ґратчастим екраном встановлені додаткові захисні екрани 8 Верхній напівекран 2 і додатковий захисний екран 8 закріплені за допомогою кронштейнів 9 на основній броні 1 При необхідності нижній напівекран 3 може бути переведений у верхнє (вихідне) положення (фіг 2) і застопорений за допомогою пальця 10 через петлі 11, закріплені на верхньому 2 і нижньому 3 напівекранах При цьому положенні ґратчастий екран продовжує повністю виконувати своє призначення, але із зменшенням площі перекриття основної броні об'єкта, що захищається При попаданні головної частини кумулятивної гранати між пластинами (фіг 2) відбувається руйнування або пошкодження кумулятивного облицювання боєприпасу, внаслідок чого кумулятивний ефект може не виявитися взагалі, або струмінь, що утворився в цих умовах буде володіти низькою пробивною здатністю Можливий випадок попадання боєприпасу безпосередньо в пластину, тоді має місце нормальне спрацювання детонатора і утворення кумулятивного струменя Однак, як показують розрахункові і експериментальні дані, імовірність вияву такого випадку низька Екранована броня, що пропонується забезпечує зниження броньопробивної здатності кумулятивних гранат на 70%-100% і повний захист від них з імовірністю 0,5-0,6, а також підвищення живучості і кулестійкості основної броні на 50-90% Проведені натурні випробування підтвердили вказані характеристики 59438 W . 1 ФИГ2 Комп'ютерна верстка О В Курасв Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
