Електронні ваги
Номер патенту: 60673
Опубліковано: 25.06.2011
Автори: Гусельников Олексій Вікторович, Гусельников Віктор Кузьмич
Формула / Реферат
Електронні ваги, що містять гвинтову калібровану пружину, нерухомий кінець якої закріплено в корпусі, а рухомий кінець, через направляючий шток, зв'язано з вагоприймальною платформою і мікропроцесором з цифровим відліковим пристроєм, які відрізняються тим, що калібрована гвинтова пружина виконана з пружного стального дроту, покритого шаром металу з високою електропровідністю, підключена безпосередньо у контур LC-автогенератора електричних коливань, який підключено до мікроконтролера, з'єднаного з цифровим відліковим пристроєм.
Текст

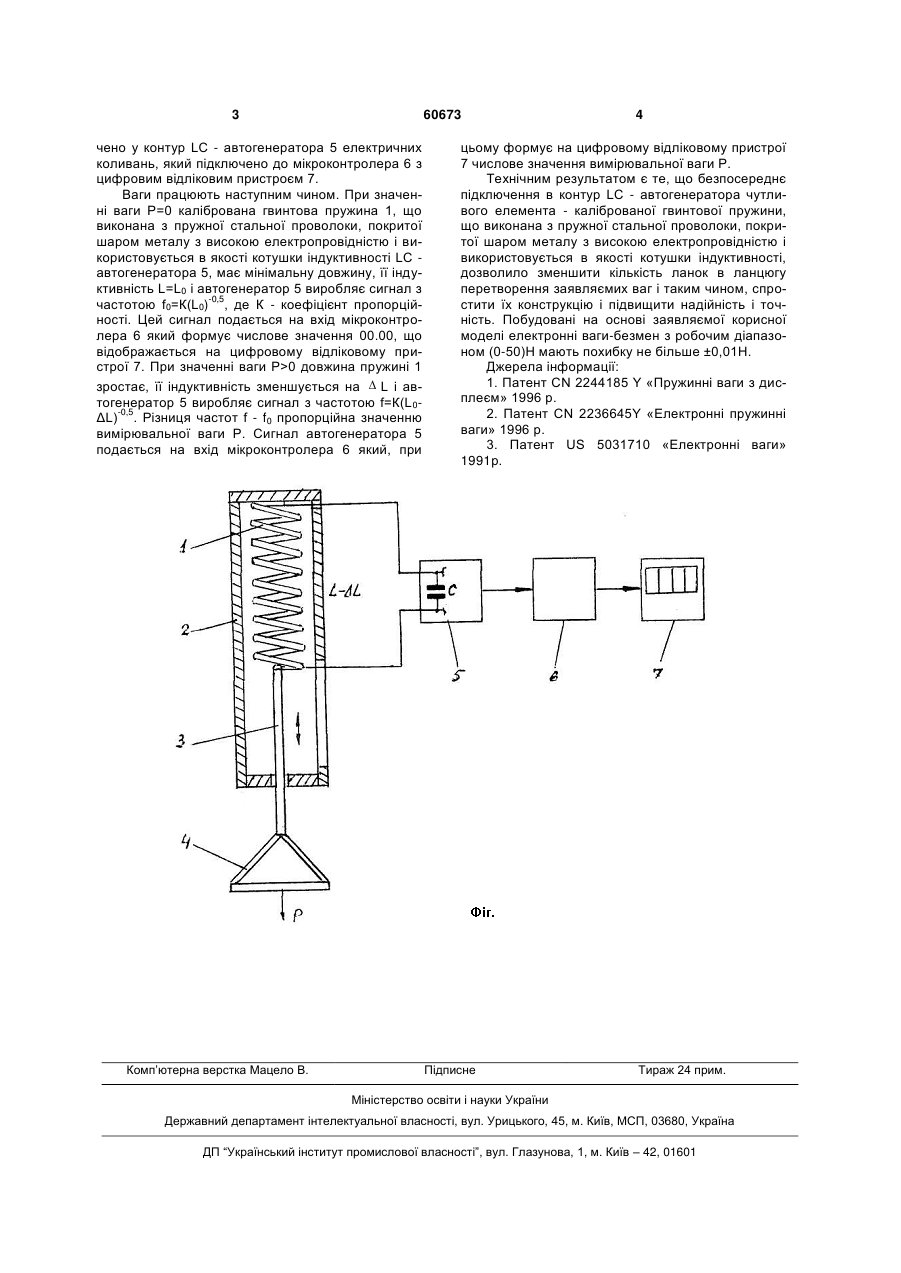

Електронні ваги, що містять гвинтову калібровану пружину, нерухомий кінець якої закріплено в 3 60673 чено у контур LC - автогенератора 5 електричних коливань, який підключено до мікроконтролера 6 з цифровим відліковим пристроєм 7. Ваги працюють наступним чином. При значенні ваги Р=0 калібрована гвинтова пружина 1, що виконана з пружної стальної проволоки, покритої шаром металу з високою електропровідністю і використовується в якості котушки індуктивності LC автогенератора 5, має мінімальну довжину, її індуктивність L=L0 і автогенератор 5 виробляє сигнал з -0,5 частотою f0=К(L0) , де К - коефіцієнт пропорційності. Цей сигнал подається на вхід мікроконтролера 6 який формує числове значення 00.00, що відображається на цифровому відліковому пристрої 7. При значенні ваги Р>0 довжина пружині 1 зростає, її індуктивність зменшується на L і автогенератор 5 виробляє сигнал з частотою f=К(L 0-0,5 ΔL) . Різниця частот f - f0 пропорційна значенню вимірювальної ваги Р. Сигнал автогенератора 5 подається на вхід мікроконтролера 6 який, при Комп’ютерна верстка Мацело В. 4 цьому формує на цифровому відліковому пристрої 7 числове значення вимірювальної ваги Р. Технічним результатом є те, що безпосереднє підключення в контур LC - автогенератора чутливого елемента - каліброваної гвинтової пружини, що виконана з пружної стальної проволоки, покритої шаром металу з високою електропровідністю і використовується в якості котушки індуктивності, дозволило зменшити кількість ланок в ланцюгу перетворення заявляємих ваг і таким чином, спростити їх конструкцію і підвищити надійність і точність. Побудовані на основі заявляємої корисної моделі електронні ваги-безмен з робочим діапазоном (0-50)Н мають похибку не більше ±0,01Н. Джерела інформації: 1. Патент CN 2244185 Y «Пружинні ваги з дисплеєм» 1996 р. 2. Патент CN 2236645Y «Електронні пружинні ваги» 1996 р. 3. Патент US 5031710 «Електронні ваги» 1991р. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectronic weigher
Автори англійськоюHuselnikov Viktor Kuzmych, Huselnikov Oleksii Viktorovych
Назва патенту російськоюЭлектронные весы
Автори російськоюГусельников Виктор Кузьмич, Гусельников Алексей Викторович
МПК / Мітки
МПК: G01G 23/00, G01G 3/00
Мітки: електронні, ваги
