Електронні ваги

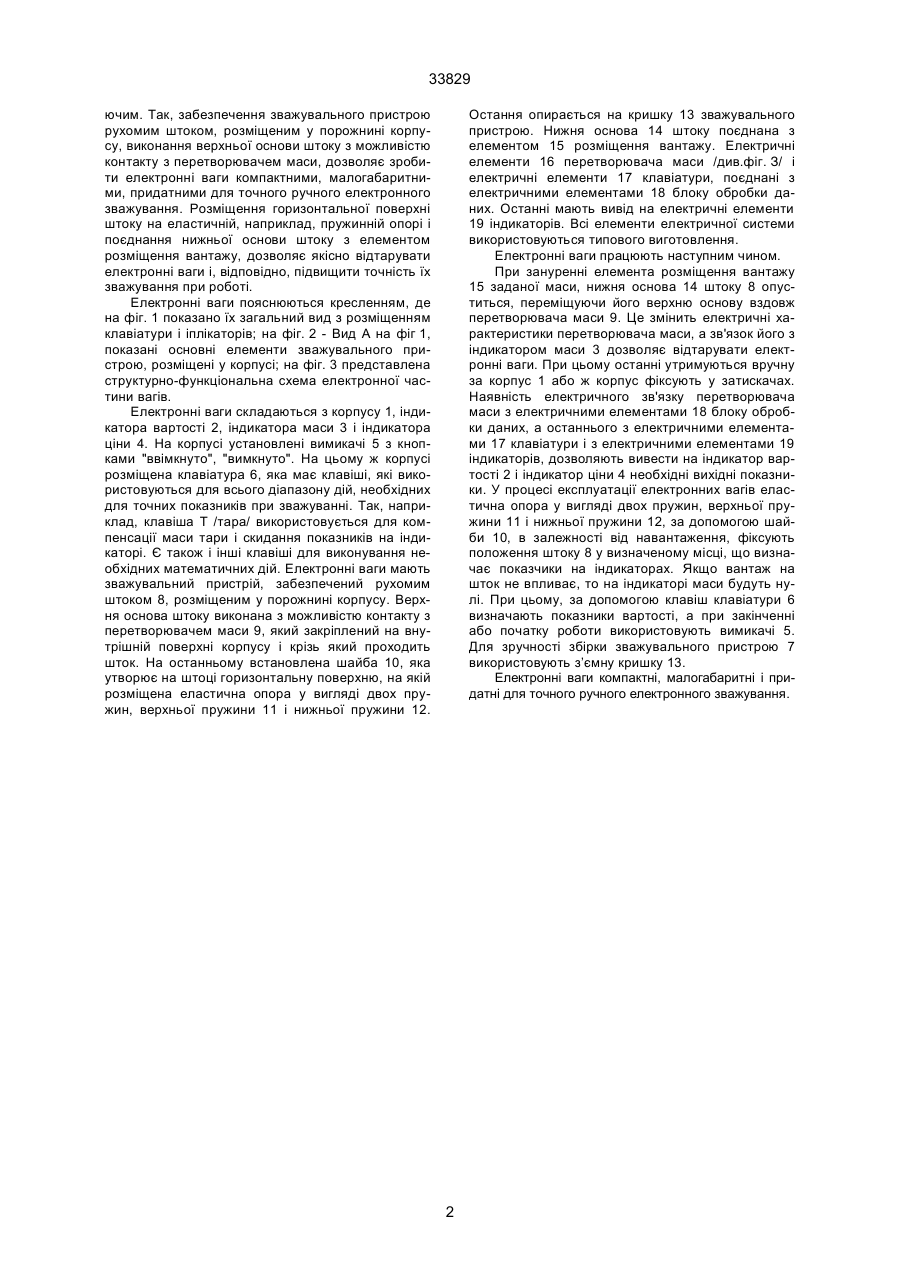

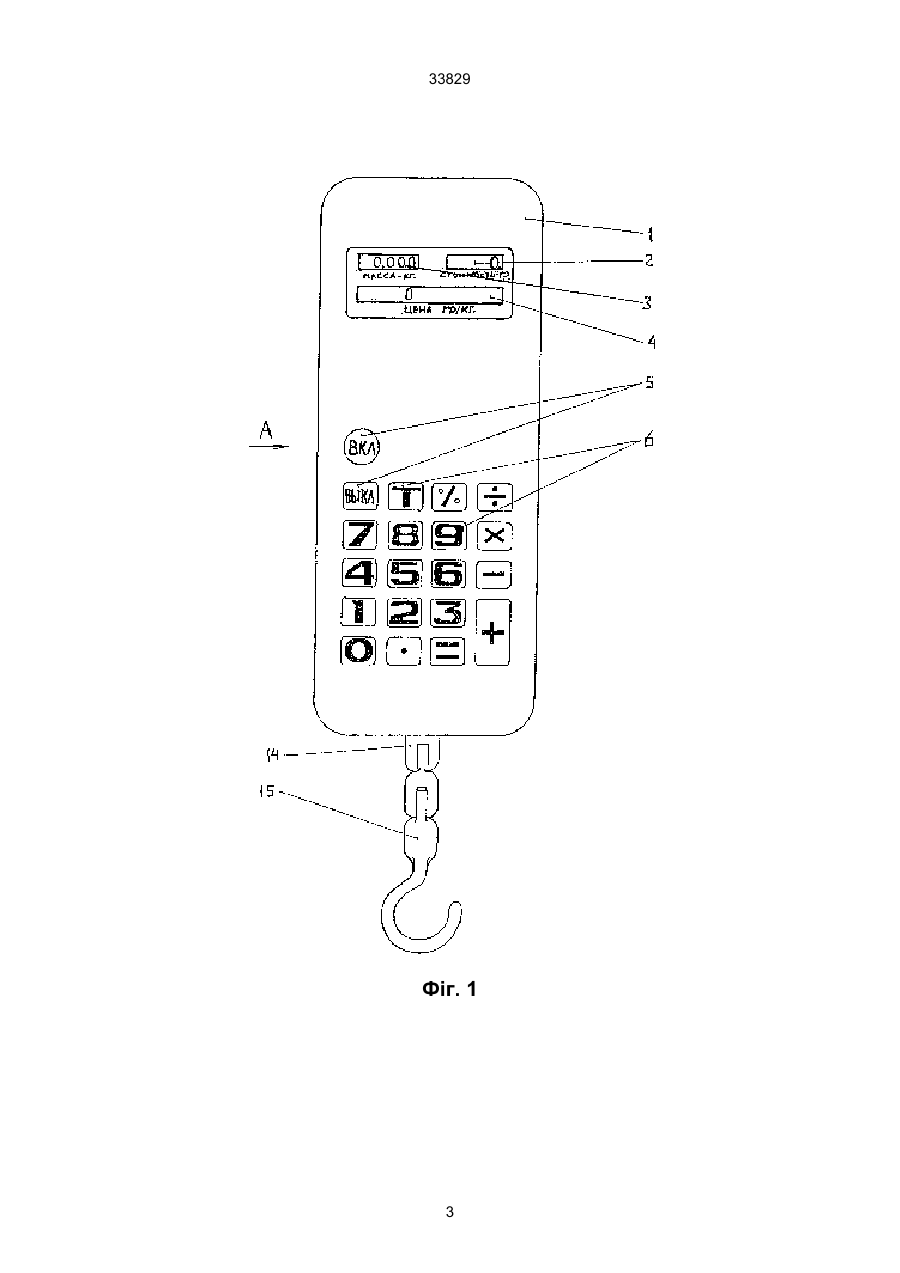

1. Електронні ваги, які містять корпус, клавіатуру, індикатори і зважувальний пристрій, відрізняються тим, що зважувальний пристрій забезпечений рухомий штоком, розміщеним у порожнині корпусу, причому верхня основа штоку виконана з можливістю контакту з перетворювачем маси, а горизонтальна поверхня штоку розміщена на еластичній опорі. 2. Електронні ваги по п.1, відрізняються тим, що нижня основа штоку поєднана з елементом розміщення вантажу. (19) (21) 99042089 (22) 13.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Горчилін Вячеслав Володимирович, Корж Володимир Анатолійович, Синюткіна Людмила Олексіївна (73) Горчилін Вячеслав Володимирович, Корж Володимир Анатолійович, Синюткіна Людмила Олексіївна 33829 ючим. Так, забезпечення зважувального пристрою рухомим штоком, розміщеним у порожнині корпусу, виконання верхньої основи штоку з можливістю контакту з перетворювачем маси, дозволяє зробити електронні ваги компактними, малогабаритними, придатними для точного ручного електронного зважування. Розміщення горизонтальної поверхні штоку на еластичній, наприклад, пружинній опорі і поєднання нижньої основи штоку з елементом розміщення вантажу, дозволяє якісно відтарувати електронні ваги і, відповідно, підвищити точність їх зважування при роботі. Електронні ваги пояснюються кресленням, де на фіг. 1 показано їх загальний вид з розміщенням клавіатури і іплікаторів; на фіг. 2 - Вид А на фіг 1, показані основні елементи зважувального пристрою, розміщені у корпусі; на фіг. 3 представлена структурно-функціональна схема електронної частини вагів. Електронні ваги складаються з корпусу 1, індикатора вартості 2, індикатора маси 3 і індикатора ціни 4. На корпусі установлені вимикачі 5 з кнопками "ввімкнуто", "вимкнуто". На цьому ж корпусі розміщена клавіатура 6, яка має клавіші, які використовуються для всього діапазону дій, необхідних для точних показників при зважуванні. Так, наприклад, клавіша Т /тара/ використовується для компенсації маси тари і скидання показників на індикаторі. Є також і інші клавіші для виконування необхідних математичних дій. Електронні ваги мають зважувальний пристрій, забезпечений рухомим штоком 8, розміщеним у порожнині корпусу. Верхня основа штоку виконана з можливістю контакту з перетворювачем маси 9, який закріплений на внутрішній поверхні корпусу і крізь який проходить шток. На останньому встановлена шайба 10, яка утворює на штоці горизонтальну поверхню, на якій розміщена еластична опора у вигляді двох пружин, верхньої пружини 11 і нижньої пружини 12. Остання опирається на кришку 13 зважувального пристрою. Нижня основа 14 штоку поєднана з елементом 15 розміщення вантажу. Електричні елементи 16 перетворювача маси /див.фіг. З/ і електричні елементи 17 клавіатури, поєднані з електричними елементами 18 блоку обробки даних. Останні мають вивід на електричні елементи 19 індикаторів. Всі елементи електричної системи використовуються типового виготовлення. Електронні ваги працюють наступним чином. При зануренні елемента розміщення вантажу 15 заданої маси, нижня основа 14 штоку 8 опуститься, переміщуючи його верхню основу вздовж перетворювача маси 9. Це змінить електричні характеристики перетворювача маси, а зв'язок його з індикатором маси 3 дозволяє відтарувати електронні ваги. При цьому останні утримуються вручну за корпус 1 або ж корпус фіксують у затискачах. Наявність електричного зв'язку перетворювача маси з електричними елементами 18 блоку обробки даних, а останнього з електричними елементами 17 клавіатури і з електричними елементами 19 індикаторів, дозволяють вивести на індикатор вартості 2 і індикатор ціни 4 необхідні вихідні показники. У процесі експлуатації електронних вагів еластична опора у вигляді двох пружин, верхньої пружини 11 і нижньої пружини 12, за допомогою шайби 10, в залежності від навантаження, фіксують положення штоку 8 у визначеному місці, що визначає показчики на індикаторах. Якщо вантаж на шток не впливає, то на індикаторі маси будуть нулі. При цьому, за допомогою клавіш клавіатури 6 визначають показники вартості, а при закінченні або початку роботи використовують вимикачі 5. Для зручності збірки зважувального пристрою 7 використовують з’ємну кришку 13. Електронні ваги компактні, малогабаритні і придатні для точного ручного електронного зважування. 2 33829 Фіг. 1 3 33829 Фіг. 3 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
