Індуктивний датчик зусилля
Номер патенту: 60050
Опубліковано: 10.06.2011
Автори: Гусельников Віктор Кузьмич, Гусельников Олексій Вікторович
Формула / Реферат
Індуктивний датчик зусилля, що містить дві ідентичні котушки індуктивності і рухомий шток, який відрізняється тим, що рухомі кінці котушок індуктивності з пружного стального дроту, покритого шаром металу з високою електропровідністю, з'єднано проміж собою і з приймаючим зусилля штоком, котушки підключено до контурів LC-автогенераторів електричних коливань, які підключено до мікроконтролера.
Текст

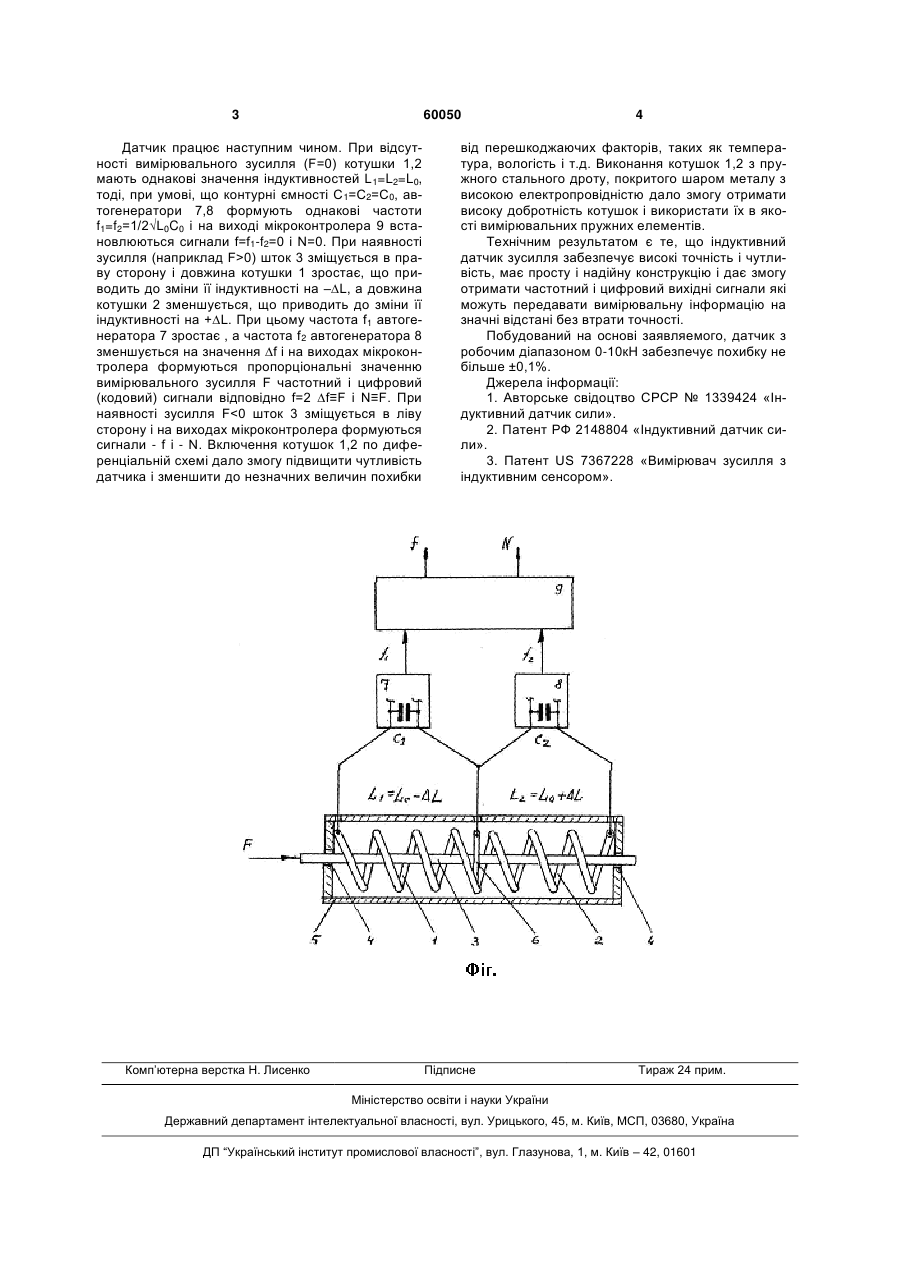

Індуктивний датчик зусилля, що містить дві ідентичні котушки індуктивності і рухомий шток, який відрізняється тим, що рухомі кінці котушок індуктивності з пружного стального дроту, покритого шаром металу з високою електропровідністю, з'єднано проміж собою і з приймаючим зусилля штоком, котушки підключено до контурів LCавтогенераторів електричних коливань, які підключено до мікроконтролера. (19) (21) u201013561 (22) 15.11.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ГУСЕЛЬНІКОВ ВІКТОР КУЗЬМИЧ, ГУСЕЛЬНІКОВ ОЛЕКСІЙ ВІКТОРОВИЧ (73) ГУСЕЛЬНІКОВ ВІКТОР КУЗЬМИЧ, ГУСЕЛЬНІКОВ ОЛЕКСІЙ ВІКТОРОВИЧ 3 60050 Датчик працює наступним чином. При відсутності вимірювального зусилля (F=0) котушки 1,2 мають однакові значення індуктивностей L1=L2=L0, тоді, при умові, що контурні ємності С1=С2=С0, автогенератори 7,8 формують однакові частоти f1=f2=1/2√L0C0 і на виході мікроконтролера 9 встановлюються сигнали f=f1-f2=0 і N=0. При наявності зусилля (наприклад F>0) шток 3 зміщується в праву сторону і довжина котушки 1 зростає, що приводить до зміни її індуктивності на –∆L, а довжина котушки 2 зменшується, що приводить до зміни її індуктивності на +∆L. При цьому частота f1 автогенератора 7 зростає , а частота f2 автогенератора 8 зменшується на значення ∆f і на виходах мікроконтролера формуються пропорціональні значенню вимірювального зусилля F частотний і цифровий (кодовий) сигнали відповідно f=2 ∆f≡F і N≡F. При наявності зусилля F
ДивитисяДодаткова інформація
Назва патенту англійськоюInductive indicator of force
Автори англійськоюHuselnikov Viktor Kuzmych, Huselnikov Oleksii Viktorovych
Назва патенту російськоюИндуктивный датчик усилия
Автори російськоюГусельников Виктор Кузьмич, Гусельников Алексей Викторович
МПК / Мітки
Мітки: датчик, індуктивний, зусилля
Код посилання
