Газовий пальник

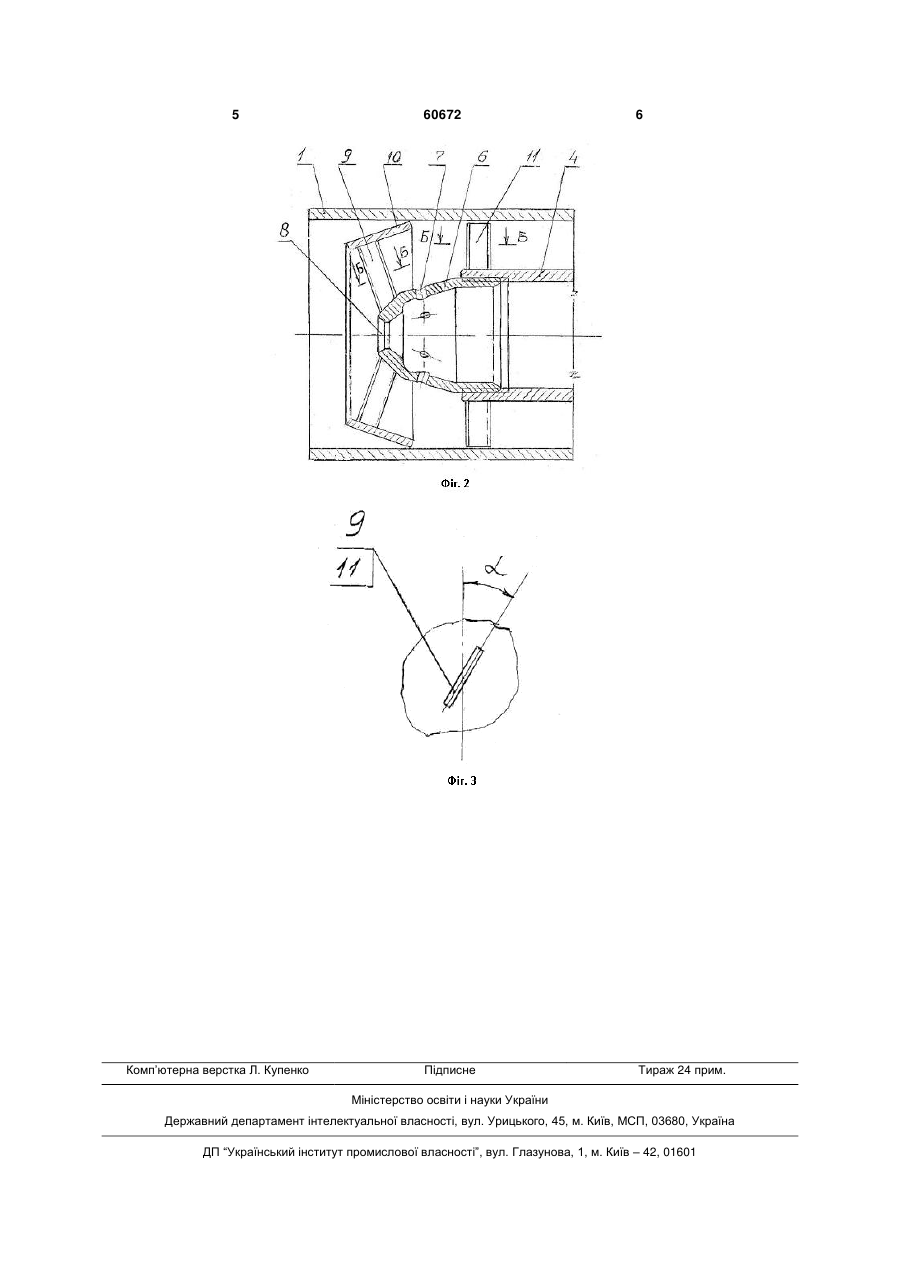

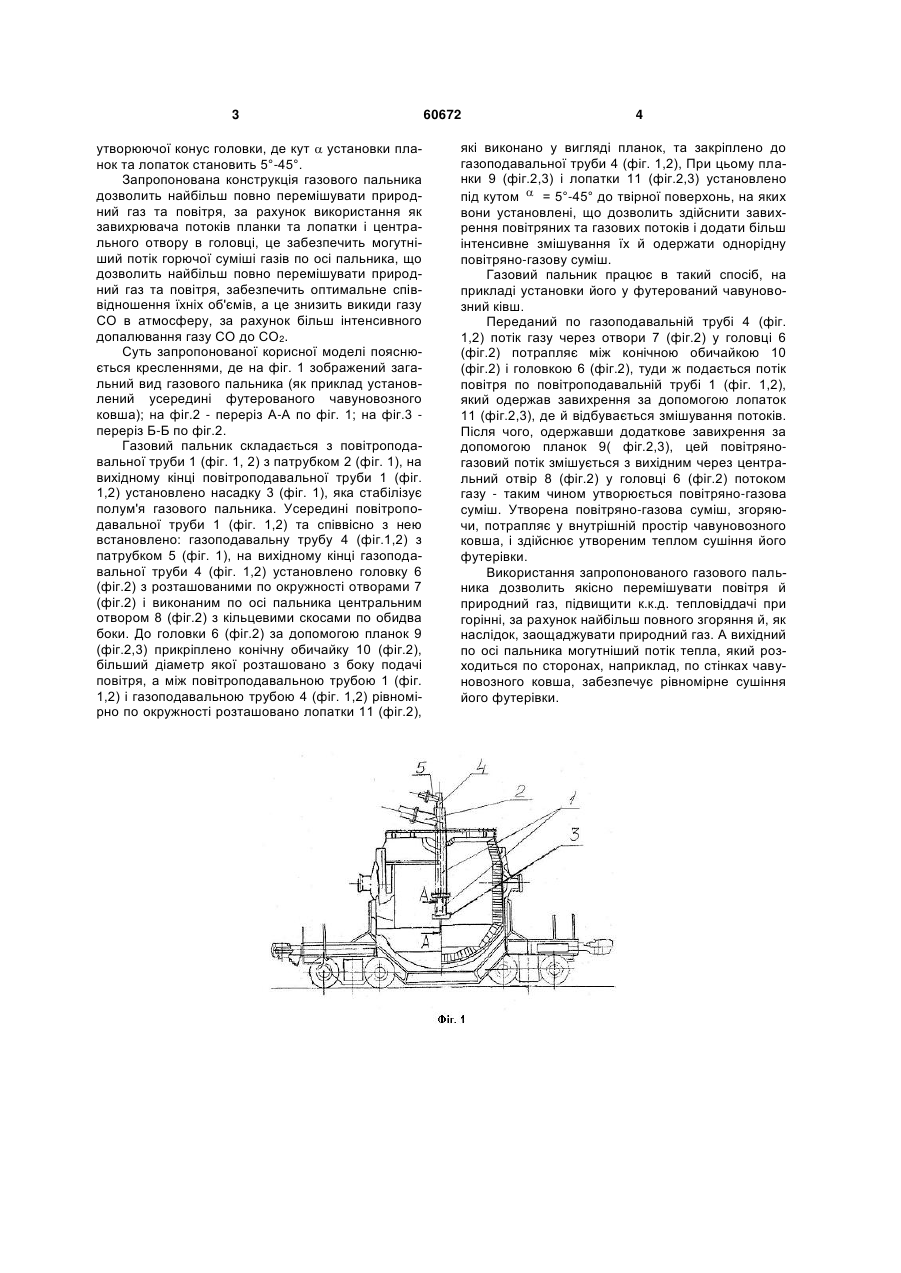

1. Газовий пальник, що містить повітроподавальну трубу з патрубком, усередині якої співісно розташована газоподавальна труба з патрубком, на вихідному кінці газоподавальної труби розміщено головку з рівномірно розташованими по 3 утворюючої конус головки, де кут  установки планок та лопаток становить 5°-45°. Запропонована конструкція газового пальника дозволить найбільш повно перемішувати природний газ та повітря, за рахунок використання як завихрювача потоків планки та лопатки і центрального отвору в головці, це забезпечить могутніший потік горючої суміші газів по осі пальника, що дозволить найбільш повно перемішувати природний газ та повітря, забезпечить оптимальне співвідношення їхніх об'ємів, а це знизить викиди газу CO в атмосферу, за рахунок більш інтенсивного допалювання газу СО до СО2. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вид газового пальника (як приклад установлений усередині футерованого чавуновозного ковша); на фіг.2 - переріз А-А по фіг. 1; на фіг.3 переріз Б-Б по фіг.2. Газовий пальник складається з повітроподавальної труби 1 (фіг. 1, 2) з патрубком 2 (фіг. 1), на вихідному кінці повітроподавальної труби 1 (фіг. 1,2) установлено насадку 3 (фіг. 1), яка стабілізує полум'я газового пальника. Усередині повітроподавальної труби 1 (фіг. 1,2) та співвісно з нею встановлено: газоподавальну трубу 4 (фіг.1,2) з патрубком 5 (фіг. 1), на вихідному кінці газоподавальної труби 4 (фіг. 1,2) установлено головку 6 (фіг.2) з розташованими по окружності отворами 7 (фіг.2) і виконаним по осі пальника центральним отвором 8 (фіг.2) з кільцевими скосами по обидва боки. До головки 6 (фіг.2) за допомогою планок 9 (фіг.2,3) прикріплено конічну обичайку 10 (фіг.2), більший діаметр якої розташовано з боку подачі повітря, а між повітроподавальною трубою 1 (фіг. 1,2) і газоподавальною трубою 4 (фіг. 1,2) рівномірно по окружності розташовано лопатки 11 (фіг.2), 60672 4 які виконано у вигляді планок, та закріплено до газоподавальної труби 4 (фіг. 1,2), При цьому планки 9 (фіг.2,3) і лопатки 11 (фіг.2,3) установлено під кутом  = 5°-45° до твірної поверхонь, на яких вони установлені, що дозволить здійснити завихрення повітряних та газових потоків і додати більш інтенсивне змішування їх й одержати однорідну повітряно-газову суміш. Газовий пальник працює в такий спосіб, на прикладі установки його у футерований чавуновозний ківш. Переданий по газоподавальній трубі 4 (фіг. 1,2) потік газу через отвори 7 (фіг.2) у головці 6 (фіг.2) потрапляє між конічною обичайкою 10 (фіг.2) і головкою 6 (фіг.2), туди ж подається потік повітря по повітроподавальній трубі 1 (фіг. 1,2), який одержав завихрення за допомогою лопаток 11 (фіг.2,3), де й відбувається змішування потоків. Після чого, одержавши додаткове завихрення за допомогою планок 9( фіг.2,3), цей повітряногазовий потік змішується з вихідним через центральний отвір 8 (фіг.2) у головці 6 (фіг.2) потоком газу - таким чином утворюється повітряно-газова суміш. Утворена повітряно-газова суміш, згоряючи, потрапляє у внутрішній простір чавуновозного ковша, і здійснює утвореним теплом сушіння його футерівки. Використання запропонованого газового пальника дозволить якісно перемішувати повітря й природний газ, підвищити к.к.д. тепловіддачі при горінні, за рахунок найбільш повного згоряння й, як наслідок, заощаджувати природний газ. А вихідний по осі пальника могутніший потік тепла, який розходиться по сторонах, наприклад, по стінках чавуновозного ковша, забезпечує рівномірне сушіння його футерівки. 5 Комп’ютерна верстка Л. Купенко 60672 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
