Вихрова форсунка

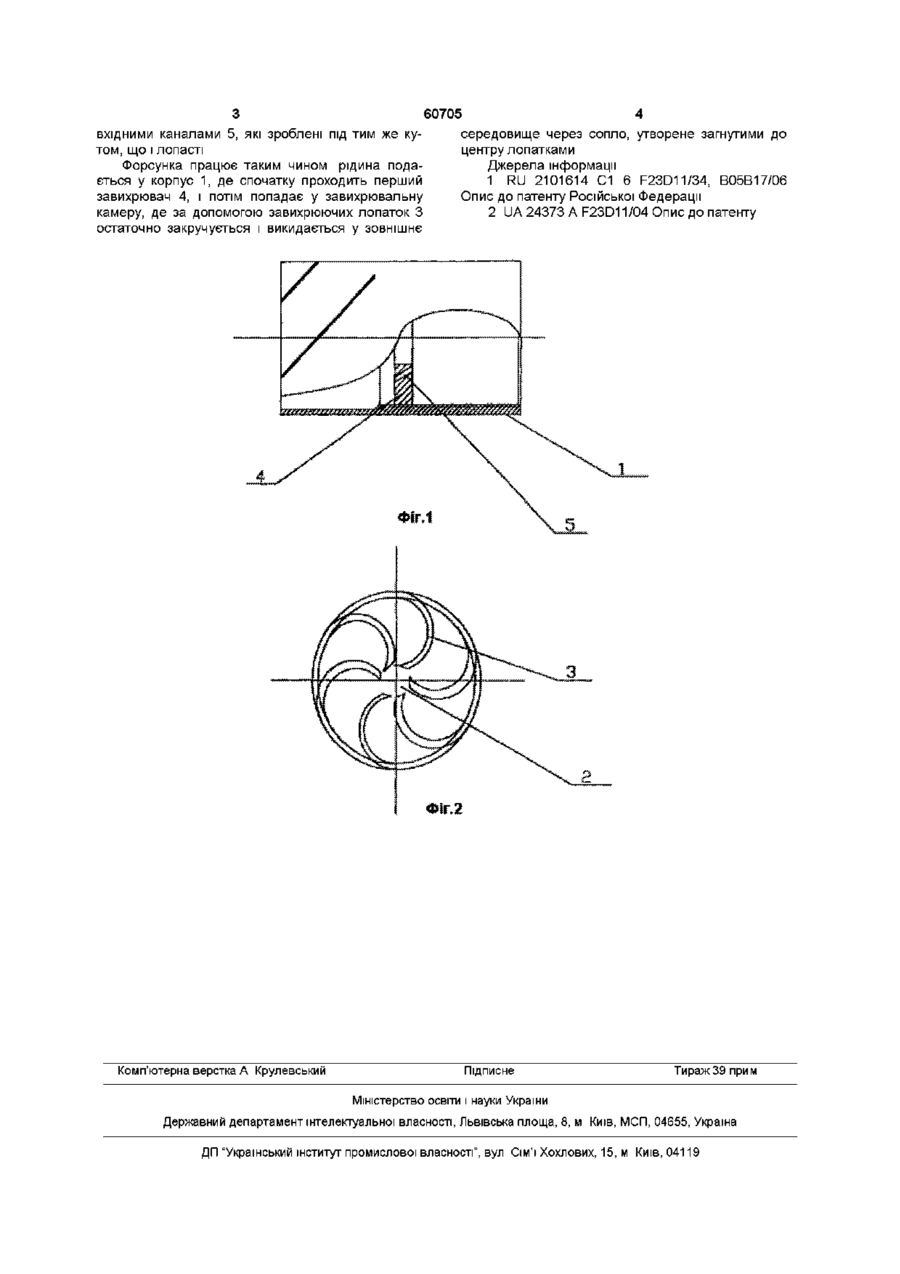

1 Форсунка, що містить корпус, сопло, лопаті, камеру завихрювання, яка відрізняється тим, що камера завихрювання виконана у вигляді загнутих до центру лопатей, при чому у центрі корпусу розташовано додатковий завихрювач у вигляді кільця з отвором і вхідними каналами 2 Форсунка за п 1, яка відрізняється тим, що ВХІДНІ канали додаткового завихрювача виконані під однаковим з лопатями кутом Винахід відноситься до енергетики і може бути використаний для розпилення рідин Відома [1] форсунка, яка містить корпус з соплом який складається з конфузорної та дифузорноі ділянок між якими розміщено резонатор та елементи спрямованого виходу потоку рідини Недоліками такої форсунки є недостатнє розпилення рідини, що проявляється у великому розмірі краплин, недостатнє перемішування з повітряним потоком Це призводить до неефективної роботи форсунки при застосуванні її для охолодження рідини Недоліком також являється доволі складна конструкція форсунки при її виготовленню Найбільш близькою по технічній суті та досягаемому результату є форсунка [2], яка містить корпус, сопло, завихрювач з круглими дотичними вхідними каналами, розподільник Недоліками и є недостатньо широкий факел розпилу рідини, недостатнє перемішування рідини з повітрям, що зменшує її ефективність при охолодженні рідини, а також дуже складна конструкція при виготовленні і необхідність проведення частих сервісних обслуговувань Недоліком є й те, що для розпилу рідини потрібен великий тиск В основу винаходу поставлено задачу підвищення ефективності роботи форсунки шляхом удосконалення її конструкції, тобто підвищення КІЛЬКОСТІ надходження повітря з навколишнього середовища, ефективності розпилу рідини, а значить зменшення розміру краплин, ефективне перемішування повітряних та водяних потоків, а також спрощення конструкції форсунки Суть винаходу досягається тим, що у ВІДОМІЙ форсунці, яка містить корпус, сопло, завихряючу камеру, остання виконана у вигляді загнутих до центру лопастей, вирізаних під кутом, а також розміщений додатковий завихрювач у вигляді кільця з отвором і вхідними каналами, які зроблені під тим кутом, що і лопасті Сукупність суттєвих ознак заявленого винаходу має слідуючий причинно-наслідковий зв'язок 1 Підвищення КІЛЬКОСТІ надходження повітря з навколишнього середовища стало можливим через те, що рідина проходить дві стадії закручування При цьому на виході досягається велика швидкість потоку, що призводить до зменшення тиску в МІСЦІ відриву потоку рідини від форсунки і як наслідок появу ефекту ежекції За рахунок цього з навколишнього середовища надходить додаткова КІЛЬКІСТЬ повітря, яке змішується з рідиною, приводячи до додаткового и охолодження 2 Зменшення розмірів краплин стало можливим за рахунок дуже інтенсивного перемішування рідини, яка проходить дві стадії закручування і великій швидкості відриву потоку з лопастей форсунки 3 Спрощення конструкції форсунки проведено шляхом зміни форми самого корпуса, усування завихрювача з дотичними вхідними каналами та розподільника Це дає змогу значно спростити виготовлення форсунки та значно збільшити надійність роботи Суть запропонованого винаходу пояснюється кресленнями (фіг1, 2) на яких зображено корпус 1, сопло 2, лопасті 3, додатковий завихрювач 4 з ю о 1^ о (О З 60705 вхідними каналами 5, які зроблені під тим же кусередовище через сопло, утворене загнутими до том, що і лопасті центру лопатками Форсунка працює таким чином рідина подаДжерела інформації ється у корпус 1, де спочатку проходить перший 1 RU 2101614 С1 6 F23D11/34, В05В17/06 завихрювач 4, і потім попадає у завихрювальну Опис до патенту Російської Федерації камеру, де за допомогою завихрюючих лопаток З 2 UA 24373 A F23D11/04 Опис до патенту остаточно закручується і викидається у зовнішнє Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
