Ультразвукова відцентрова форсунка
Формула / Реферат
Ультразвукова відцентрова форсунка, що містить корпус, в якому встановлені розсікач потоку та, коаксіально з кільцевим зазором, завихрювач з камерою закручування і підвідними тангенціальними каналами, сопло, яка відрізняється тим, що перед завихрювачем встановлено випромінювач, виконаний у вигляді лопаток, розташованих по спіралі Архімеда з утворенням каналів.
Текст

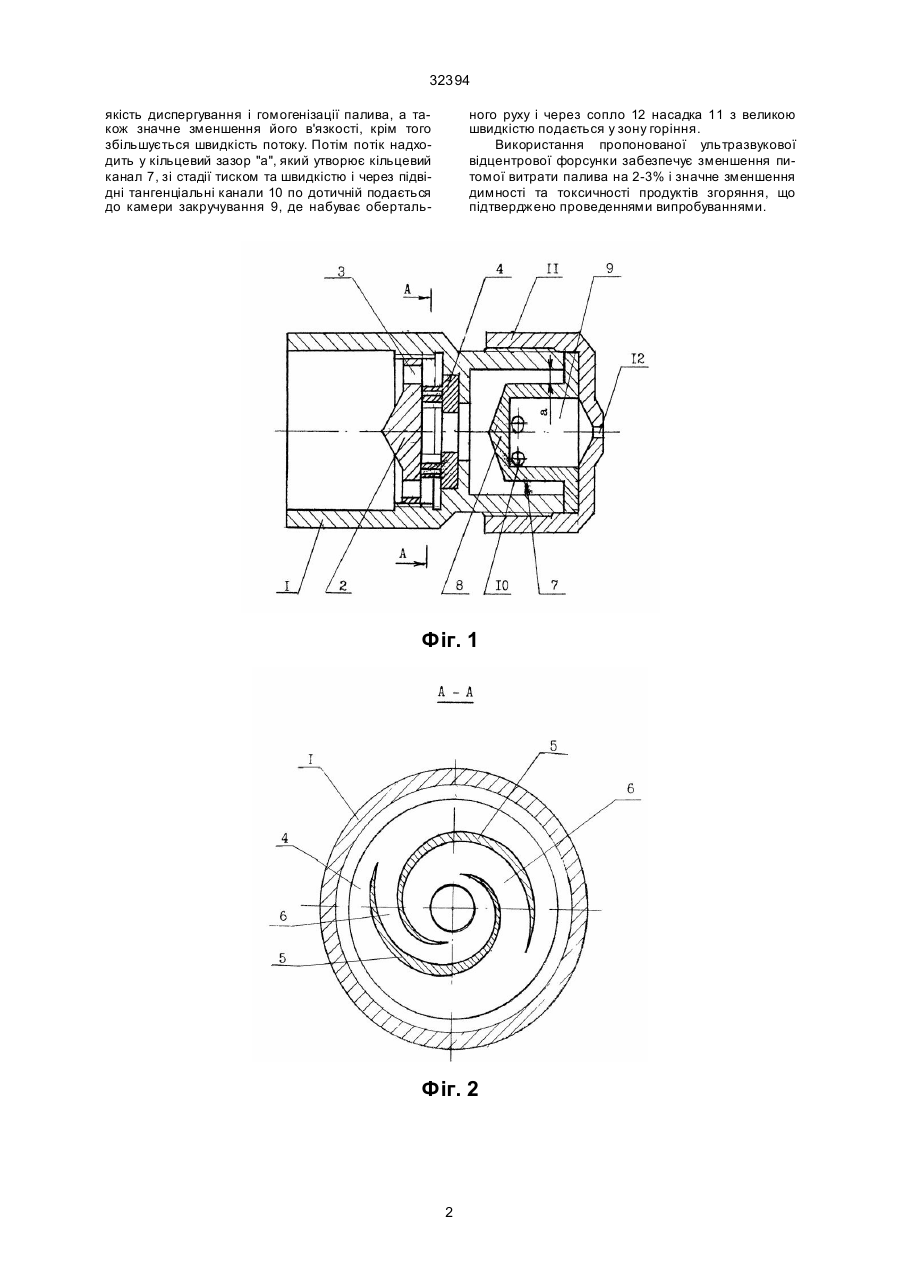

Ультразвукова відцентрова форсунка, яка містить корпус, в якому встановлені розсікач потоку та, коаксіально з кільцевим зазором, завихрювач з камерою закручування і підвідними тангенціальними каналами, сопло, яка відрізняється тим, що перед завихрювачем встановлено випромінювач, виконаний у вигляді лопаток, розташованих по спіралі Архимеда з утворенням каналів. (19) (21) 99126685 (22) 08.12.1999 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Полтанов Євгеній Олексійович (73) Полтанов Євгеній Олексійович 32394 якість диспергування і гомогенізації палива, а також значне зменшення його в'язкості, крім того збільшується швидкість потоку. Потім потік надходить у кільцевий зазор "а", який утворює кільцевий канал 7, зі стадії тиском та швидкістю і через підвідні тангенціальні канали 10 по дотичній подається до камери закручування 9, де набуває оберталь ного руху і через сопло 12 насадка 11 з великою швидкістю подається у зону горіння. Використання пропонованої ультразвукової відцентрової форсунки забезпечує зменшення питомої витрати палива на 2-3% і значне зменшення димності та токсичності продуктів згоряння, що підтверджено проведеннями випробуваннями. Фіг. 1 Фіг. 2 2 32394 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic centrifugal jet
Назва патенту російськоюУльтразвуковая центробежная форсунка
МПК / Мітки
МПК: F23D 11/00
Мітки: відцентрова, ультразвукова, форсунка
