Пристрій для швидкорознімного з’єднання шлангів

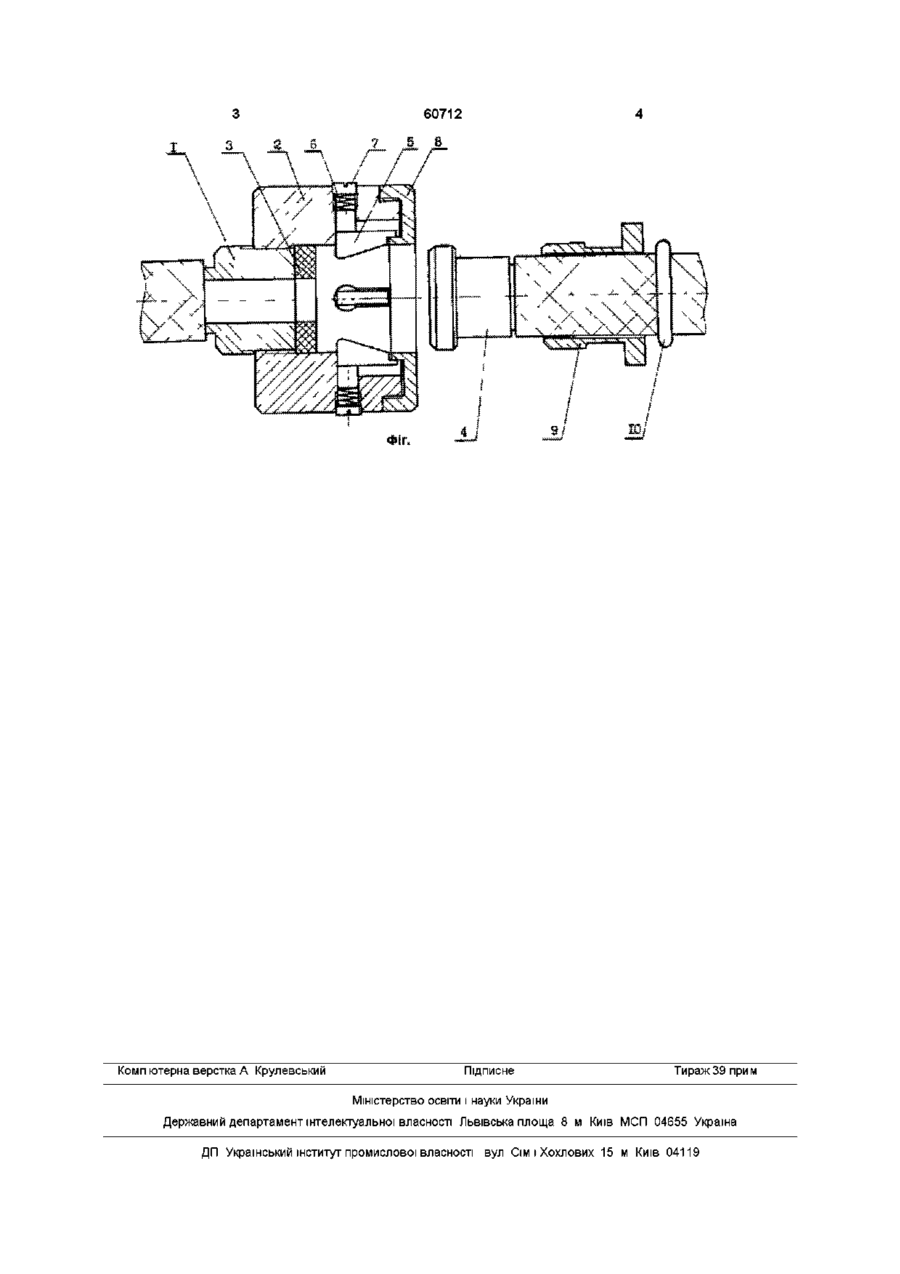

Пристрій для швидкорознімного з'єднання шлангів, що включає штуцер, ніпель і ущільнюючу манжету, який відрізняється тим, що в складі пристрою застосовано підпружинені кулачки, які забезпечують з'єднання, штуцер із гайкою, що нагвинчується, а це дає можливість регулювання тиску на ущільнюючу манжету і гарантує герметичність з'єднання, а також швидке роз'єднання штуцера й ніпеля за допомогою рознімача, може застосовуватись для з'єднання гідравлічних і пневматичних систем Гаданий винахід відноситься до галузі машинобудування, а саме до швидко рознімних з'єднань гідравлічних і пневматичних шлангів, може бути використаний в різних гідравлічних і пневматичних системах Відоме швидко рознімне з'єднання шлангів високого тиску, в якому ущільнювальна манжета розташована між торцевими поверхнями розтруба і приєднуваної труби (Патент ФРГ №1133951, кл 47f8/01,1963p) Відоме швидко рознімне з'єднання, у якому манжета виконана з магнітної гуми в вигляді кільцевого елемента, на плоских поверхнях якого, переважно у середній частині, установлені кільцеві немагнітні вкладиші, які мають у перерізі форму сегмента (Авторське свідоцтво СРСР №626301, кл 2F16L37/00,1974p) Недоліками цих винаходів є недостатньо надійна герметичність з'єднання шлангів, неможливість регулювання тиску на манжету при з'єднанні В найближчому аналозі спільним з пропонованим винаходом є наявність штуцера, ніпеля й ущільнюючої манжети Суть пропонованого винаходу, що забезпечує досягнення необхідного технічного результату, виражається сукупністю таких суттєвих ознак в складі з'єднання застосовано штуцер з гайкою, яка забезпечує з'єднання його з ніпелем, регулювання тиску на ущільнюючу манжету, а також швидке роз'єднання їх за допомогою роз'ємника На графічному зображенні пропонованого пристрою для швидко рознімного з'єднання шлангів показані його складові частини та їх взаємодія На штуцер 1 на різьбі нагвинчена гайка 2, що забезпечує швидке з'єднання штуцера 1 з ніпелем 4 за допомогою підпружинених кулачків 5, які замикають головку ніпеля 4 у притиснутому стані до гумової манжети Після подачі ніпеля 4 у гайку 2 кулачки 5 надійно замикають його під дією пружин 6, жорсткість яких регулюється різьбовими заглушками 7 Кулачки 5 утримуються від випадання, при видаленні ніпеля 4, гайкою 8, яка служить також опорою для них при з'єднанні штуцера 1 із ніпелем 4 Герметичність з'єднання штуцера 1 і ніпеля 4 забезпечується накручуванням чи скручуванням гайки 2 на штуцер 1 Роз'єднання шлангів виконується за допомогою роз'ємника 9, який вставляється в гайку 2, натискає на кулачки 5, що утеплюються стискаючи пружини 6, після чого роз'ємник 9 разом з ніпелем 4 виймається з гайки 2 Кільце обмежувальне 10 утримує роз'ємник 9 від просування по шлангу Пропонований винахід може використовуватись для з'єднання гідравлічних і пневматичних шлангів 1 о (О 60712 Комп ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП Український інститут промислової власності вул СІМІХОХЛОВИХ 15 м Київ 04119
