Пристрій для намотки і зберігання шлангів

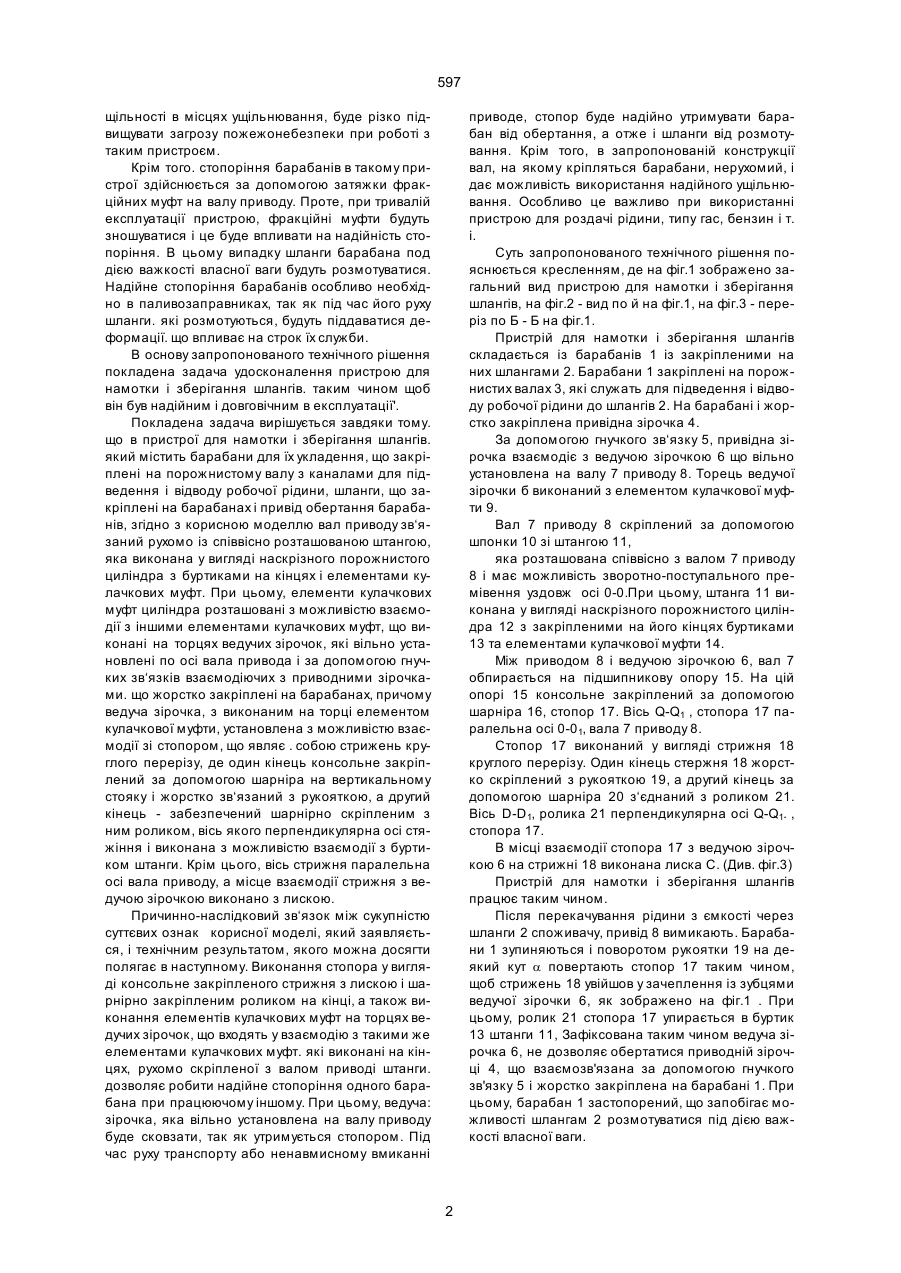

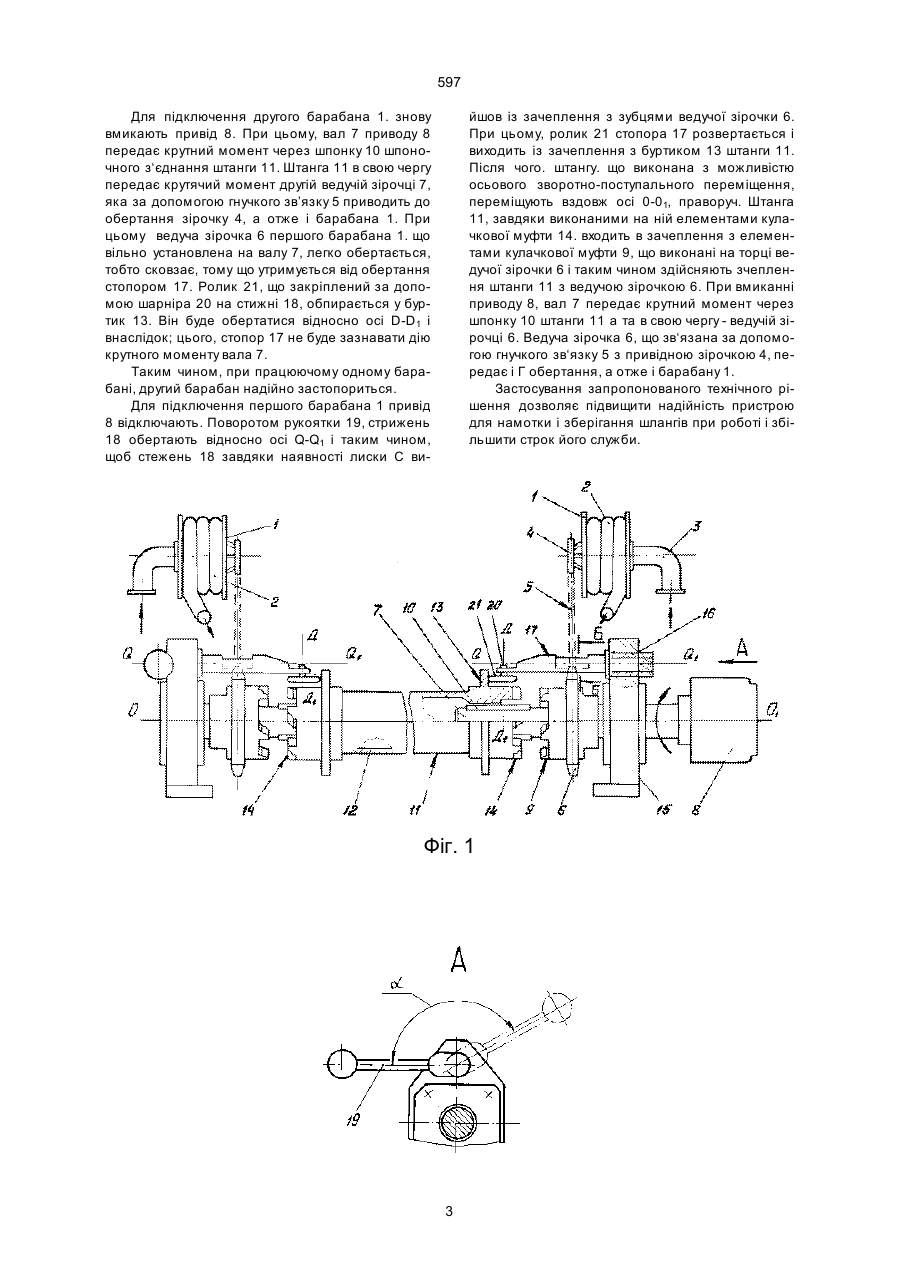

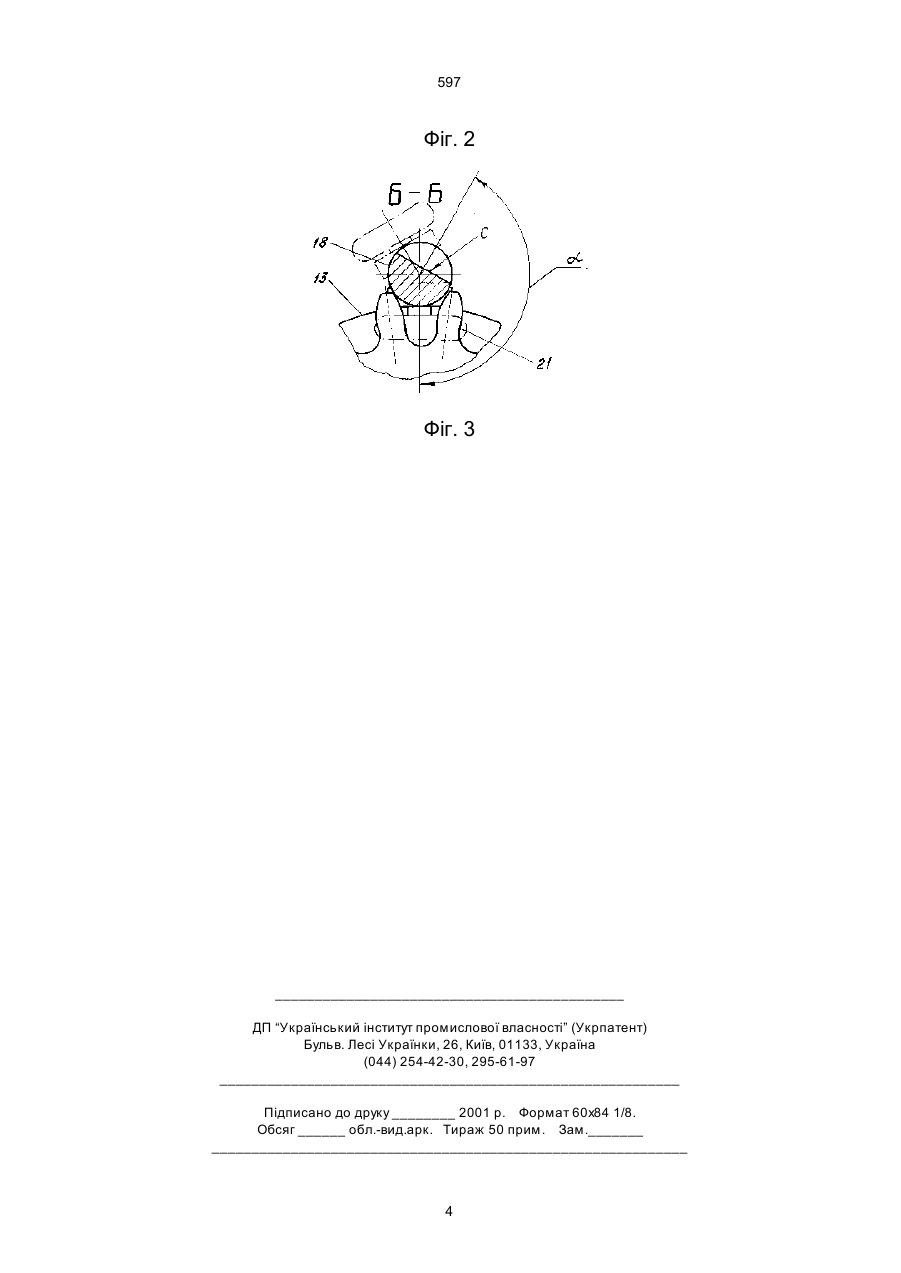

1. Пристрій для намотки і зберігання шлангів, який містить барабани для їх укладення, що закріплені на порожнистому валу з каналами для підведення і відводу робочої ріднини, шланги, що закріплені на барабанах і привід обертання барабанів, який відрізняється тим, що вал приводу зв’язаний рухом із співвісно розташованою штангою, яка виконана у вигляді наскрізного порожнистого циліндра з буртиками на кінцях і елементами кулачкових муфт, при цьому елементи кулачкових муфт циліндра розташовані з можливістю взаємодії з іншими елементами кулачкових муфт, що U (54) ПРИСТРІЙ ДЛЯ НАМОТКИ І ЗБЕРІГАННЯ ШЛАНГІВ 597 щільності в місцях ущільнювання, буде різко підвищувати загрозу пожежонебезпеки при роботі з таким пристроєм. Крім того. стопоріння барабанів в такому пристрої здійснюється за допомогою затяжки фракційних муфт на валу приводу. Проте, при тривалій експлуатації пристрою, фракційні муфти будуть зношуватися і це буде впливати на надійність стопоріння. В цьому випадку шланги барабана под дією важкості власної ваги будуть розмотуватися. Надійне стопоріння барабанів особливо необхідно в паливозаправниках, так як під час його руху шланги. які розмотуються, будуть піддаватися деформації. що впливає на строк їх служби. В основу запропонованого технічного рішення покладена задача удосконалення пристрою для намотки і зберігання шлангів. таким чином щоб він був надійним і довговічним в експлуатації'. Покладена задача вирішується завдяки тому. що в пристрої для намотки і зберігання шлангів. який містить барабани для їх укладення, що закріплені на порожнистому валу з каналами для підведення і відводу робочої рідини, шланги, що закріплені на барабанах і привід обертання барабанів, згідно з корисною моделлю вал приводу зв‘язаний рухомо із співвісно розташованою штангою, яка виконана у вигляді наскрізного порожнистого циліндра з буртиками на кінцях і елементами кулачкових муфт. При цьому, елементи кулачкових муфт циліндра розташовані з можливістю взаємодії з іншими елементами кулачкових муфт, що виконані на торцях ведучих зірочок, які вільно установлені по осі вала привода і за допомогою гнучких зв‘язків взаємодіючих з приводними зірочками. що жорстко закріплені на барабанах, причому ведуча зірочка, з виконаним на торці елементом кулачкової муфти, установлена з можливістю взаємодії зі стопором, що являє . собою стрижень круглого перерізу, де один кінець консольне закріплений за допомогою шарніра на вертикальному стояку і жорстко зв‘язаний з рукояткою, а другий кінець - забезпечений шарнірно скріпленим з ним роликом, вісь якого перпендикулярна осі стяжіння і виконана з можливістю взаємодії з буртиком штанги. Крім цього, вісь стрижня паралельна осі вала приводу, а місце взаємодії стрижня з ведучою зірочкою виконано з лискою. Причинно-наслідковий зв‘язок між сукупністю суттєвих ознак корисної моделі, який заявляється, і технічним результатом, якого можна досягти полягає в наступному. Виконання стопора у вигляді консольне закріпленого стрижня з лискою і шарнірно закріпленим роликом на кінці, а також виконання елементів кулачкових муфт на торцях ведучих зірочок, що входять у взаємодію з такими же елементами кулачкових муфт. які виконані на кінцях, рухомо скріпленої з валом приводі штанги. дозволяє робити надійне стопоріння одного барабана при працюючому іншому. При цьому, ведуча: зірочка, яка вільно установлена на валу приводу буде сковзати, так як утримується стопором. Під час руху транспорту або ненавмисному вмиканні приводе, стопор буде надійно утримувати барабан від обертання, а отже і шланги від розмотування. Крім того, в запропонованій конструкції вал, на якому кріпляться барабани, нерухомий, і дає можливість використання надійного ущільнювання. Особливо це важливо при використанні пристрою для роздачі рідини, типу гас, бензин і т. і. Суть запропонованого технічного рішення пояснюється кресленням, де на фіг.1 зображено загальний вид пристрою для намотки і зберігання шлангів, на фіг.2 - вид по й на фіг.1, на фіг.3 - переріз по Б - Б на фіг.1. Пристрій для намотки і зберігання шлангів складається із барабанів 1 із закріпленими на них шлангами 2. Барабани 1 закріплені на порожнистих валах 3, які служать для підведення і відводу робочої рідини до шлангів 2. На барабані і жорстко закріплена привідна зірочка 4. За допомогою гнучкого зв‘язку 5, привідна зірочка взаємодіє з ведучою зірочкою 6 що вільно установлена на валу 7 приводу 8. Торець ведучої зірочки б виконаний з елементом кулачкової муфти 9. Вал 7 приводу 8 скріплений за допомогою шпонки 10 зі штангою 11, яка розташована співвісно з валом 7 приводу 8 і має можливість зворотно-поступального премівення уздовж осі 0-0.При цьому, штанга 11 виконана у вигляді наскрізного порожнистого циліндра 12 з закріпленими на його кінцях буртиками 13 та елементами кулачкової муфти 14. Між приводом 8 і ведучою зірочкою 6, вал 7 обпирається на підшипникову опору 15. На цій опорі 15 консольне закріплений за допомогою шарніра 16, стопор 17. Вісь Q-Q1 , стопора 17 паралельна осі 0-01, вала 7 приводу 8. Стопор 17 виконаний у вигляді стрижня 18 круглого перерізу. Один кінець стержня 18 жорстко скріплений з рукояткою 19, а другий кінець за допомогою шарніра 20 з‘єднаний з роликом 21. Вісь D-D1, ролика 21 перпендикулярна осі Q-Q1. , стопора 17. В місці взаємодії стопора 17 з ведучою зірочкою 6 на стрижні 18 виконана лиска С. (Див. фіг.3) Пристрій для намотки і зберігання шлангів працює таким чином. Після перекачування рідини з ємкості через шланги 2 споживачу, привід 8 вимикають. Барабани 1 зупиняються і поворотом рукоятки 19 на деякий кут a повертають стопор 17 таким чином, щоб стрижень 18 увійшов у зачеплення із зубцями ведучої зірочки 6, як зображено на фіг.1 . При цьому, ролик 21 стопора 17 упирається в буртик 13 штанги 11, Зафіксована таким чином ведуча зірочка 6, не дозволяє обертатися приводній зірочці 4, що взаємозв'язана за допомогою гнучкого зв'язку 5 і жорстко закріплена на барабані 1. При цьому, барабан 1 застопорений, що запобігає можливості шлангам 2 розмотуватися під дією важкості власної ваги. 2 597 Для підключення другого барабана 1. знову вмикають привід 8. При цьому, вал 7 приводу 8 передає крутний момент через шпонку 10 шпоночного з‘єднання штанги 11. Штанга 11 в свою чергу передає крутячий момент другій ведучій зірочці 7, яка за допомогою гнучкого зв’язку 5 приводить до обертання зірочку 4, а отже і барабана 1. При цьому ведуча зірочка 6 першого барабана 1. що вільно установлена на валу 7, легко обертається, тобто сковзає, тому що утримується від обертання стопором 17. Ролик 21, що закріплений за допомою шарніра 20 на стижні 18, обпирається у буртик 13. Він буде обертатися відносно осі D-D1 і внаслідок; цього, стопор 17 не буде зазнавати дію крутного моменту вала 7. Таким чином, при працюючому одному барабані, другий барабан надійно застопориться. Для підключення першого барабана 1 привід 8 відключають. Поворотом рукоятки 19, стрижень 18 обертають відносно осі Q-Q1 і таким чином, щоб стежень 18 завдяки наявності лиски С ви йшов із зачеплення з зубцями ведучої зірочки 6. При цьому, ролик 21 стопора 17 розвертається і виходить із зачеплення з буртиком 13 штанги 11. Після чого. штангу. що виконана з можливістю осьового зворотно-поступального переміщення, переміщують вздовж осі 0-01, праворуч. Штанга 11, завдяки виконаними на ній елементами кулачкової муфти 14. входить в зачеплення з елементами кулачкової муфти 9, що виконані на торці ведучої зірочки 6 і таким чином здійсняють зчеплення штанги 11 з ведучою зірочкою 6. При вмиканні приводу 8, вал 7 передає крутний момент через шпонку 10 штанги 11 а та в свою чергу - ведучій зірочці 6. Ведуча зірочка 6, що зв‘язана за допомогою гнучкого зв‘язку 5 з привідною зірочкою 4, передає і Г обертання, а отже і барабану 1. Застосування запропонованого технічного рішення дозволяє підвищити надійність пристрою для намотки і зберігання шлангів при роботі і збільшити строк його служби. Фіг. 1 3 597 Фіг. 2 Фіг. 3 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ 4 597 УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 5
