Штамп для складання шлангів високого тиску

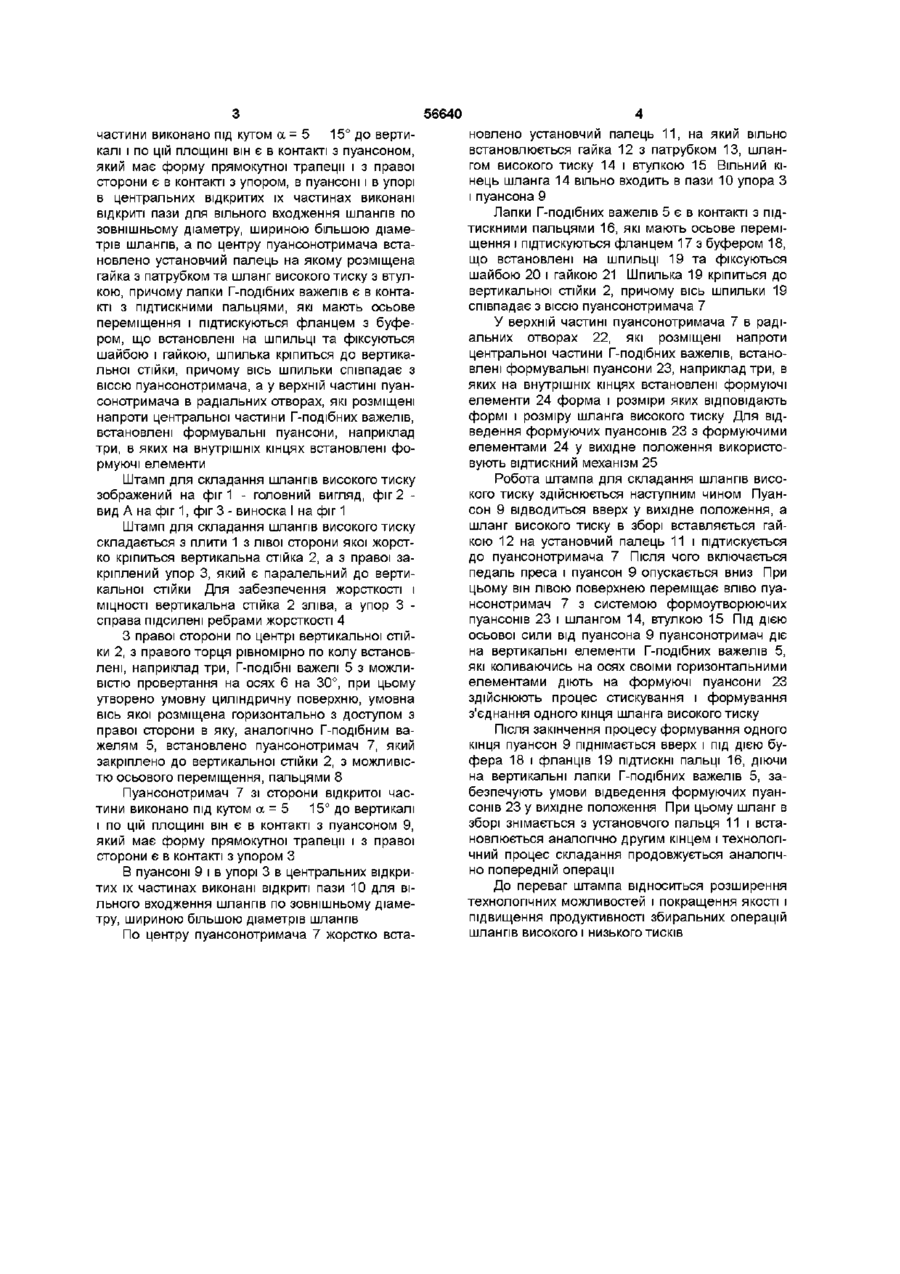

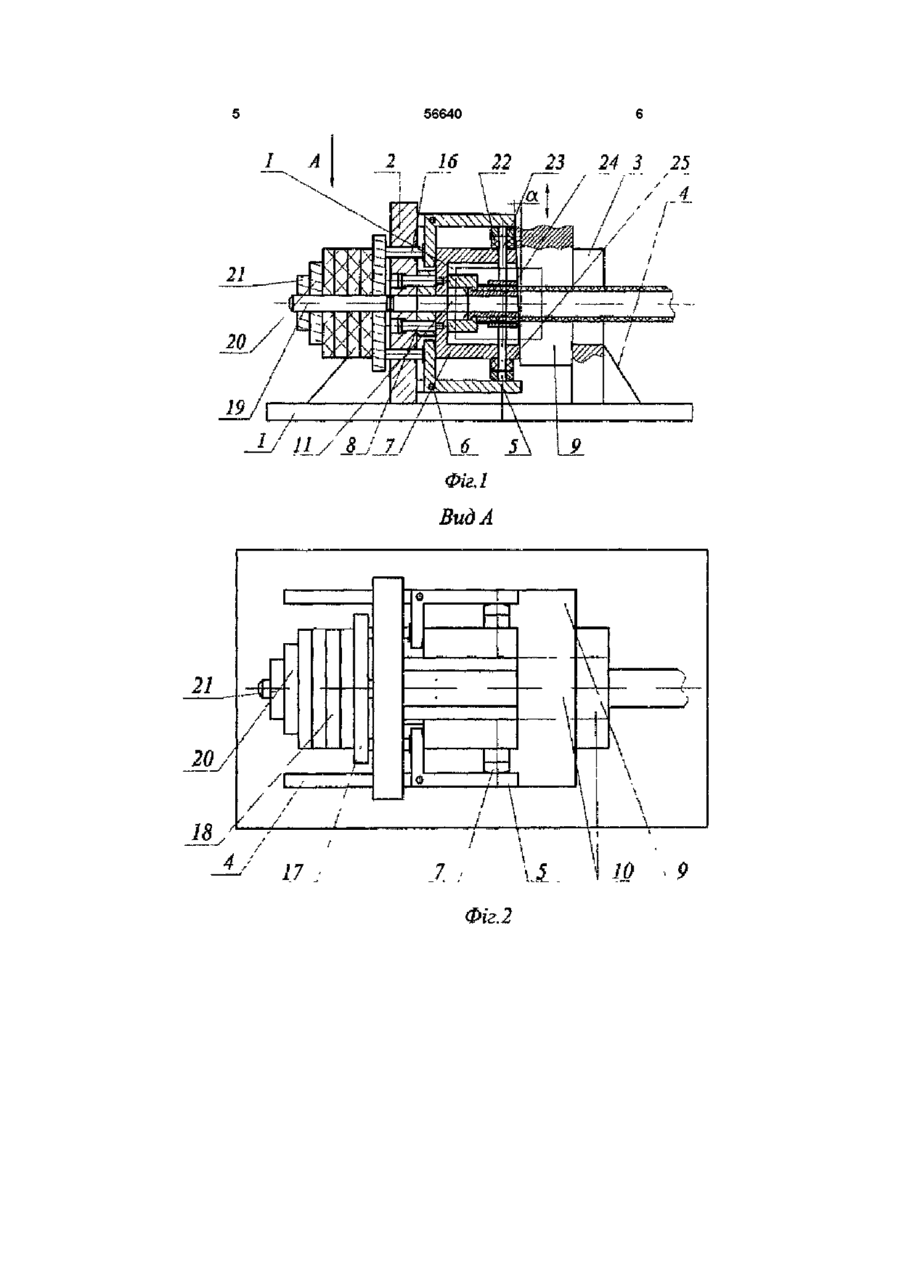

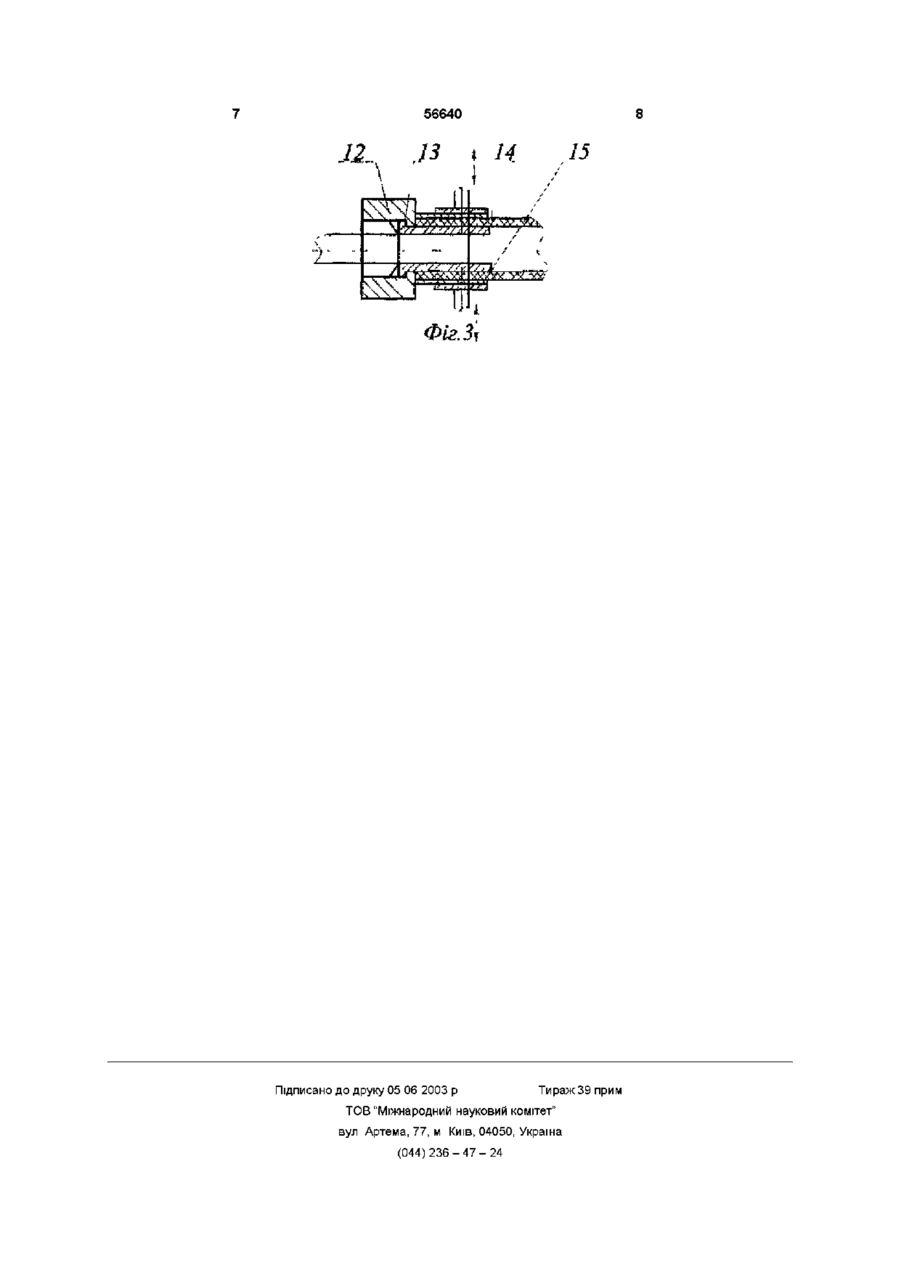

Штамп для складання шлангів високого тиску, який виконаний у вигляді плити, на якій встановлено пуансон з пуансонотримачем, відтискний механізм, шпилька, на якій міститься буфер та відтискний фланець, який відрізняється тим, що до плити з лівої сторони жорстко кріпиться вертикальна стійка, а з правої закріплений упор, паралельний вертикальній СТІЙЦІ, для забезпечення жорсткості і МІЦНОСТІ вертикальна стійка зліва, а упор - справа підсилені ребрами жорсткості, з правої сторони від центра вертикальної стійки, з правого торця рівномірно по колу встановлені, наприклад три, Г-подібні важелі з можливістю провертання на осях на 30°, при цьому утворено умовну циліндричну поверхню, умовна вісь якої розміщена горизонтально, з доступом з правої сторони в яку, аналогічно Г-подібним важелям, встановлено пуансонотримач, який закріплено до вертикальної стійки з можливістю осьового переміщення, причому пуансонотримач зі сторони відкритої частини виконано під кутом а = 5 15° до вертикалі і по цій площині він контактує з пуансоном, який має форму прямокутної трапеції і з правої сторони контактує з упором, а в пуансоні і в упорі в центральних відкритих їх частинах виконані відкриті пази для вільного входження шлангів по зовнішньому діаметру шириною, більшою діаметрів шлангів, а по центру пуансонотримача жорстко встановлено установний палець, на який вільно встановлено гайку з патрубком, шлангом високого тиску і втулкою, лапки Г-подібних важелів контактують з підтискними пальцями з осьовим переміщенням і підтиснені фланцем з буфером і встановлені на шпильці та зафіксовані шайбою з гайкою, причому шпилька закріплена до вертикальної стійки, а вісь шпильки співвісна з віссю пуансонотримача, у верхній частині пуансонотримача в радіальних отворах, які розміщені напроти центральної частини Г-подібних важелів, встановлені формувальні пуансони, наприклад три, в яких на внутрішніх кінцях встановлені формуючі елементи (О (О ю Винахід відноситься до області машинобудування і може мати широке використання в області сільськогосподарських та інших машин, металорізальних верстатів та ш Відомий штамп, який виконаний у вигляді плити, на якій встановлено пуансон з пуансонотримачем, відтискний механізм, шпилька, на якій міститься буфер та відтискний фланець (Гевко Б М та ІНШІ "Механізми з гвинтовими пристроями", "Світ", ЛЬВІВ - рис 6 8) Основний недолік штампа є неможливість складання шлангів високого тиску В основу винаходу поставлена мета розширення технологічних можливостей і складання шлангів високого тиску, шляхом виконання штампа у вигляді плити, на якій встановлено пуа неон з пуансонотримачем, відтискний механізм, шпилька, на якій міститься буфер та відтискний фланець причому з лівої сторони плити жорстко кріпиться вертикальна стійка, а з правої жорстко закріплений упор, який є паралельний до вертикальної стійки, а для забезпечення жорсткості і МІЦНОСТІ вертикальна стійка зліва, а упор - справа підсилені ребрами жорсткості, з правого торця по центрі вертикальної стійки, рівномірно по колу встановлені, наприклад три, Г-подібні важелі з можливістю провертання на осях на 30°, при цьому утворено умовну циліндричну поверхню, умовна вісь якої розміщена горизонтально з доступом з правої сторони, в якій встановлено пуансонотримач, який закріплено до вертикальної стійки, а пуансонотримач зі сторони відкритої 56640 частини виконано під кутом а = 5 15° до вертикалі і по цій площині він є в контакті з пуансоном, який має форму прямокутної трапеції і з правої сторони є в контакті з упором, в пуансоні і в упорі в центральних відкритих їх частинах виконані відкриті пази для вільного входження шлангів по зовнішньому діаметру, шириною більшою діаметрів шлангів, а по центру пуансонотримача встановлено установчий палець на якому розміщена гайка з патрубком та шланг високого тиску з втулкою, причому лапки Г-подібних важелів є в контакті з підтискними пальцями, які мають осьове переміщення і підтискуються фланцем з буфером, що встановлені на шпильці та фіксуються шайбою і гайкою, шпилька кріпиться до вертикальної стійки, причому вісь шпильки співпадає з віссю пуансонотримача, а у верхній частині пуансонотримача в радіальних отворах, які розміщені напроти центральної частини Г-подібних важелів, встановлені формувальні пуансони, наприклад три, в яких на внутрішніх кінцях встановлені формуючі елементи Штамп для складання шлангів високого тиску зображений на фіг 1 - головний вигляд, фіг 2 вид А на фіг 1, фіг 3 - виноска І на фіг 1 Штамп для складання шлангів високого тиску складається з плити 1 з лівої сторони якої жорстко кріпиться вертикальна стійка 2, а з правої закріплений упор 3, який є паралельний до вертикальної стійки Для забезпечення жорсткості і МІЦНОСТІ вертикальна стійка 2 зліва, а упор 3 справа підсилені ребрами жорсткості 4 З правої сторони по центрі вертикальної стійки 2, з правого торця рівномірно по колу встановлені, наприклад три, Г-подібні важелі 5 з можливістю провертання на осях 6 на 30°, при цьому утворено умовну циліндричну поверхню, умовна вісь якої розміщена горизонтально з доступом з правої сторони в яку, аналогічно Г-подібним важелям 5, встановлено пуансонотримач 7, який закріплено до вертикальної стійки 2, з можливістю осьового переміщення, пальцями 8 Пуансонотримач 7 зі сторони відкритої частини виконано під кутом а = 5 15° до вертикалі і по цій площині він є в контакті з пуансоном 9, який має форму прямокутної трапеції і з правої сторони є в контакті з упором З В пуансоні 9 і в упорі 3 в центральних відкритих їх частинах виконані відкриті пази 10 для вільного входження шлангів по зовнішньому діаметру, шириною більшою діаметрів шлангів По центру пуансонотримача 7 жорстко вста новлено установчий палець 11, на який вільно встановлюється гайка 12 з патрубком 13, шлангом високого тиску 14 і втулкою 15 Вільний кінець шланга 14 вільно входить в пази 10 упора З і пуансона 9 Лапки Г-подібних важелів 5 є в контакті з підтискними пальцями 16, які мають осьове переміщення і підтискуються фланцем 17 з буфером 18, що встановлені на шпильці 19 та фіксуються шайбою 20 і гайкою 21 Шпилька 19 кріпиться до вертикальної стійки 2, причому вісь шпильки 19 співпадає з віссю пуансонотримача 7 У верхній частині пуансонотримача 7 в радіальних отворах 22, які розміщені напроти центральної частини Г-подібних важелів, встановлені формувальні пуансони 23, наприклад три, в яких на внутрішніх кінцях встановлені формуючі елементи 24 форма і розміри яких відповідають формі і розміру шланга високого тиску Для відведення формуючих пуансонів 23 з формуючими елементами 24 у вихідне положення використовують відтискний механізм 25 Робота штампа для складання шлангів високого тиску здійснюється наступним чином Пуансон 9 відводиться вверх у вихідне положення, а шланг високого тиску в зборі вставляється гайкою 12 на установчий палець 11 і підтискується до пуансонотримача 7 Після чого включається педаль преса і пуансон 9 опускається вниз При цьому він лівою поверхнею переміщає вліво пуансонотримач 7 з системою формоутворюючих пуансонів 23 і шлангом 14, втулкою 15 Під дією осьової сили від пуансона 9 пуансонотримач діє на вертикальні елементи Г-подібних важелів 5, які коливаючись на осях своїми горизонтальними елементами діють на формуючі пуансони 23 здійснюють процес стискування і формування з'єднання одного кінця шланга високого тиску Після закінчення процесу формування одного кінця пуансон 9 піднімається вверх і під дією буфера 18 і фланців 19 ПІДТИСКНІ пальці 16, діючи на вертикальні лапки Г-подібних важелів 5, забезпечують умови відведення формуючих пуансонів 23 у вихідне положення При цьому шланг в зборі знімається з установчого пальця 11 і встановлюється аналогічно другим кінцем і технологічний процес складання продовжується аналогічно попередній операції До переваг штампа відноситься розширення технологічних можливостей і покращення якості і підвищення продуктивності збиральних операцій шлангів високого і низького тисків 56640 16 22 23 24 З 25 56640 15 12 Фіг. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
