Сифонний дозатор рідини в.м. москалика

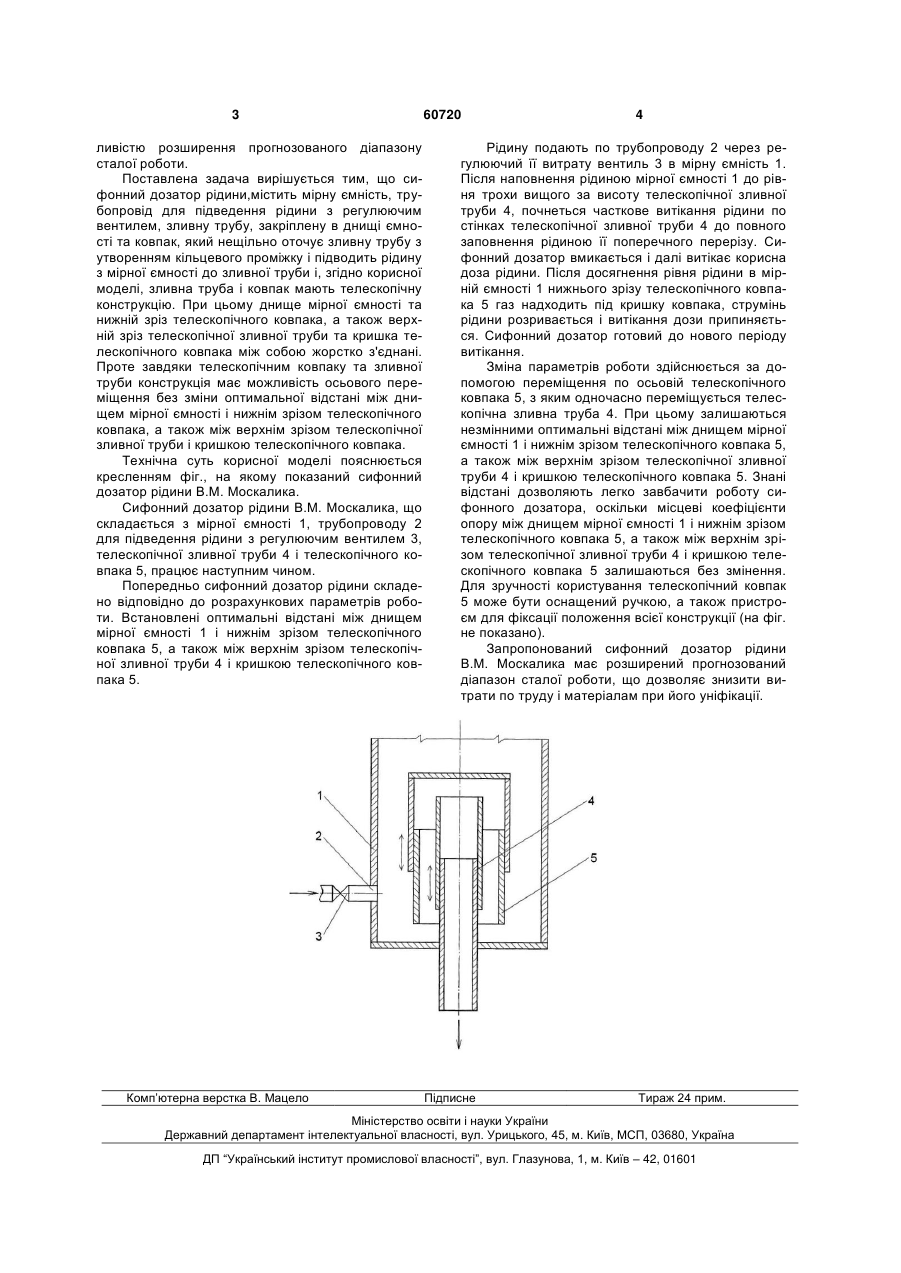

Сифонний дозатор рідини, що містить мірну ємність, трубопровід для підведення рідини з ре 3 ливістю розширення прогнозованого діапазону сталої роботи. Поставлена задача вирішується тим, що сифонний дозатор рідини,містить мірну ємність, трубопровід для підведення рідини з регулюючим вентилем, зливну трубу, закріплену в днищі ємності та ковпак, який нещільно оточує зливну трубу з утворенням кільцевого проміжку і підводить рідину з мірної ємності до зливної труби і, згідно корисної моделі, зливна труба і ковпак мають телескопічну конструкцію. При цьому днище мірної ємності та нижній зріз телескопічного ковпака, а також верхній зріз телескопічної зливної труби та кришка телескопічного ковпака між собою жорстко з'єднані. Проте завдяки телескопічним ковпаку та зливної труби конструкція має можливість осьового переміщення без зміни оптимальної відстані між днищем мірної ємності і нижнім зрізом телескопічного ковпака, а також між верхнім зрізом телескопічної зливної труби і кришкою телескопічного ковпака. Технічна суть корисної моделі пояснюється кресленням фіг., на якому показаний сифонний дозатор рідини В.М. Москалика. Сифонний дозатор рідини В.М. Москалика, що складається з мірної ємності 1, трубопроводу 2 для підведення рідини з регулюючим вентилем 3, телескопічної зливної труби 4 і телескопічного ковпака 5, працює наступним чином. Попередньо сифонний дозатор рідини складено відповідно до розрахункових параметрів роботи. Встановлені оптимальні відстані між днищем мірної ємності 1 і нижнім зрізом телескопічного ковпака 5, а також між верхнім зрізом телескопічної зливної труби 4 і кришкою телескопічного ковпака 5. Комп’ютерна верстка В. Мацело 60720 4 Рідину подають по трубопроводу 2 через регулюючий її витрату вентиль 3 в мірну ємність 1. Після наповнення рідиною мірної ємності 1 до рівня трохи вищого за висоту телескопічної зливної труби 4, почнеться часткове витікання рідини по стінках телескопічної зливної труби 4 до повного заповнення рідиною її поперечного перерізу. Сифонний дозатор вмикається і далі витікає корисна доза рідини. Після досягнення рівня рідини в мірній ємності 1 нижнього зрізу телескопічного ковпака 5 газ надходить під кришку ковпака, струмінь рідини розривається і витікання дози припиняється. Сифонний дозатор готовий до нового періоду витікання. Зміна параметрів роботи здійснюється за допомогою переміщення по осьовій телескопічного ковпака 5, з яким одночасно переміщується телескопічна зливна труба 4. При цьому залишаються незмінними оптимальні відстані між днищем мірної ємності 1 і нижнім зрізом телескопічного ковпака 5, а також між верхнім зрізом телескопічної зливної труби 4 і кришкою телескопічного ковпака 5. Знані відстані дозволяють легко завбачити роботу сифонного дозатора, оскільки місцеві коефіцієнти опору між днищем мірної ємності 1 і нижнім зрізом телескопічного ковпака 5, а також між верхнім зрізом телескопічної зливної труби 4 і кришкою телескопічного ковпака 5 залишаються без змінення. Для зручності користування телескопічний ковпак 5 може бути оснащений ручкою, а також пристроєм для фіксації положення всієї конструкції (на фіг. не показано). Запропонований сифонний дозатор рідини В.М. Москалика має розширений прогнозований діапазон сталої роботи, що дозволяє знизити витрати по труду і матеріалам при його уніфікації. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
