Сифонний дозатор рідини
Номер патенту: 55250
Опубліковано: 10.12.2010
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Бондарчук Борис Васильович, Федорук Віктор Анатолійович, Федорук Максим Леонідович
Формула / Реферат
Сифонний дозатор рідини, що містить трубопровід з регулювальним пристроєм, мірну ємність, сифон з вхідною та низхідною ділянками, який відрізняється тим, що сифон виконаний з гнучкого трубопроводу у вигляді кільця з вхідною, низхідною та висхідною ділянками, яке виконує функцію мірної ємності, причому вхідна ділянка сифона виконана вище верхнього коліна сифона.
Текст

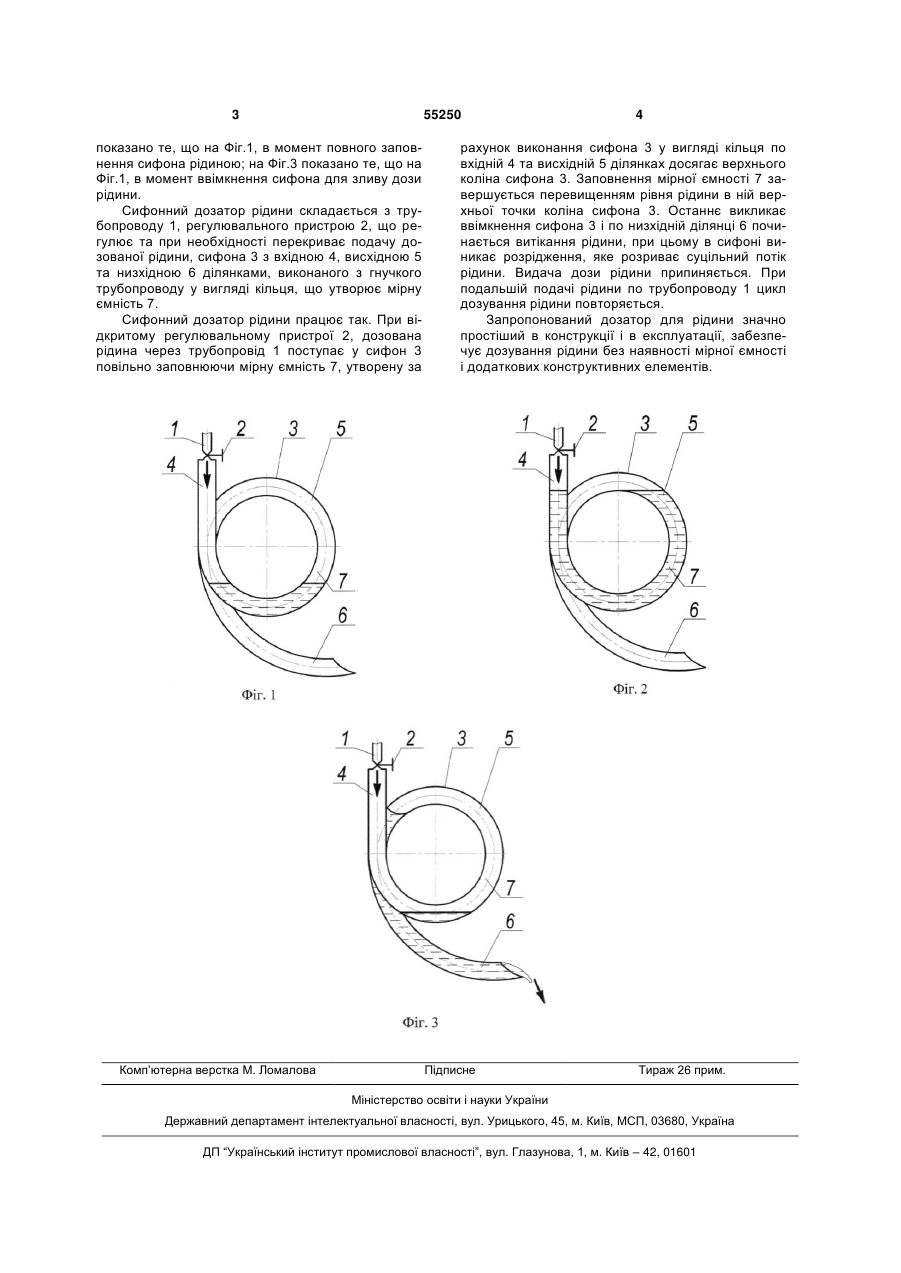

Сифонний дозатор рідини, що містить трубопровід з регулювальним пристроєм, мірну ємність, сифон з вхідною та низхідною ділянками, який відрізняється тим, що сифон виконаний з гнучкого трубопроводу у вигляді кільця з вхідною, низхідною та висхідною ділянками, яке виконує функцію мірної ємності, причому вхідна ділянка сифона виконана вище верхнього коліна сифона. (19) (21) u201006370 (22) 25.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ФЕДОРУК МАКСИМ ЛЕОНІДОВИЧ, БОНДАРЧУК БОРИС ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 55250 показано те, що на Фіг.1, в момент повного заповнення сифона рідиною; на Фіг.3 показано те, що на Фіг.1, в момент ввімкнення сифона для зливу дози рідини. Сифонний дозатор рідини складається з трубопроводу 1, регулювального пристрою 2, що регулює та при необхідності перекриває подачу дозованої рідини, сифона 3 з вхідною 4, висхідною 5 та низхідною 6 ділянками, виконаного з гнучкого трубопроводу у вигляді кільця, що утворює мірну ємність 7. Сифонний дозатор рідини працює так. При відкритому регулювальному пристрої 2, дозована рідина через трубопровід 1 поступає у сифон 3 повільно заповнюючи мірну ємність 7, утворену за Комп’ютерна верстка М. Ломалова 4 рахунок виконання сифона 3 у вигляді кільця по вхідній 4 та висхідній 5 ділянках досягає верхнього коліна сифона 3. Заповнення мірної ємності 7 завершується перевищенням рівня рідини в ній верхньої точки коліна сифона 3. Останнє викликає ввімкнення сифона 3 і по низхідній ділянці 6 починається витікання рідини, при цьому в сифоні виникає розрідження, яке розриває суцільний потік рідини. Видача дози рідини припиняється. При подальшій подачі рідини по трубопроводу 1 цикл дозування рідини повторяється. Запропонований дозатор для рідини значно простіший в конструкції і в експлуатації, забезпечує дозування рідини без наявності мірної ємності і додаткових конструктивних елементів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSiphon liquid dozer
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych, Fedoruk Maksym Leonidovych, Bondarchuk Borys Vasyliovych
Назва патенту російськоюСифонный дозатор жидкости
Автори російськоюФедорук Виктор Анатольевич, Стрилец Олег Романович, Стрилец Владимир Николаевич, Федорук Максим Леонидович, Бондарчук Борис Васильович
МПК / Мітки
МПК: G01F 11/00, G01F 13/00
Мітки: сифонний, рідини, дозатор
