Сифонний дозатор рідини

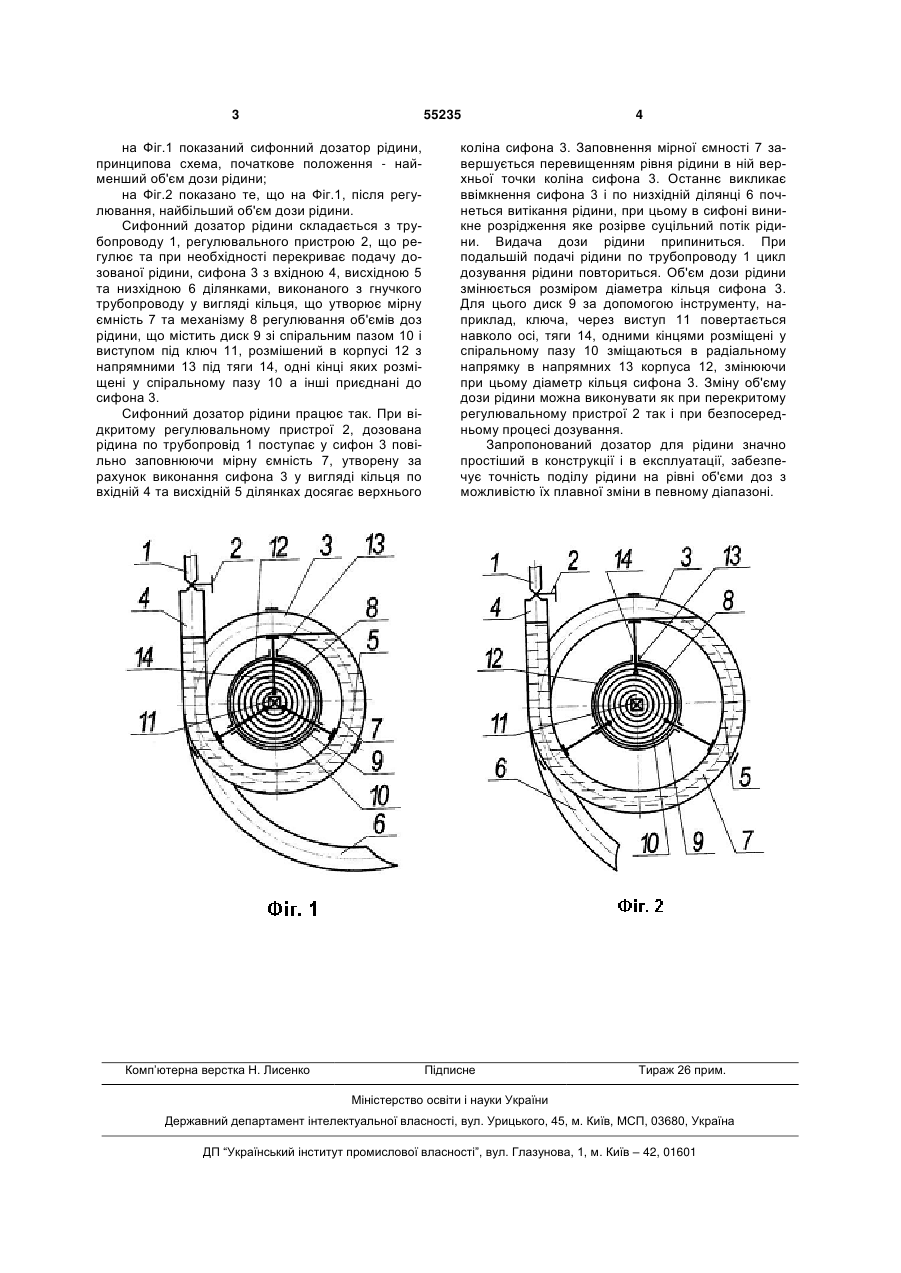

Сифонний дозатор рідини, що містить підвідний трубопровід з регулювальним пристроєм, мірну ємність, сифон з вихідною та низхідною ділянками, який відрізняється тим, що співвісно сифону, виконаному з гнучкого трубопроводу у вигляді кільця, встановлений механізм регулювання об'єму дози рідини у вигляді диска зі спіральним пазом, розміщеного в корпусі, за допомогою якого в напрямних корпусу механізму регулювання радіально переміщаються тяги, зв'язані з ділянками кільця сифона. (19) (21) u201006246 (22) 25.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ФЕДОРУК МАКСИМ ЛЕОНІДОВИЧ, БОНДАРЧУК БОРИС ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 55235 на Фіг.1 показаний сифонний дозатор рідини, принципова схема, початкове положення - найменший об'єм дози рідини; на Фіг.2 показано те, що на Фіг.1, після регулювання, найбільший об'єм дози рідини. Сифонний дозатор рідини складається з трубопроводу 1, регулювального пристрою 2, що регулює та при необхідності перекриває подачу дозованої рідини, сифона 3 з вхідною 4, висхідною 5 та низхідною 6 ділянками, виконаного з гнучкого трубопроводу у вигляді кільця, що утворює мірну ємність 7 та механізму 8 регулювання об'ємів доз рідини, що містить диск 9 зі спіральним пазом 10 і виступом під ключ 11, розмішений в корпусі 12 з напрямними 13 під тяги 14, одні кінці яких розміщені у спіральному пазу 10 а інші приєднані до сифона 3. Сифонний дозатор рідини працює так. При відкритому регулювальному пристрої 2, дозована рідина по трубопровід 1 поступає у сифон 3 повільно заповнюючи мірну ємність 7, утворену за рахунок виконання сифона 3 у вигляді кільця по вхідній 4 та висхідній 5 ділянках досягає верхнього Комп’ютерна верстка Н. Лиcенко 4 коліна сифона 3. Заповнення мірної ємності 7 завершується перевищенням рівня рідини в ній верхньої точки коліна сифона 3. Останнє викликає ввімкнення сифона 3 і по низхідній ділянці 6 почнеться витікання рідини, при цьому в сифоні виникне розрідження яке розірве суцільний потік рідини. Видача дози рідини припиниться. При подальшій подачі рідини по трубопроводу 1 цикл дозування рідини повториться. Об'єм дози рідини змінюється розміром діаметра кільця сифона 3. Для цього диск 9 за допомогою інструменту, наприклад, ключа, через виступ 11 повертається навколо осі, тяги 14, одними кінцями розміщені у спіральному пазу 10 зміщаються в радіальному напрямку в напрямних 13 корпуса 12, змінюючи при цьому діаметр кільця сифона 3. Зміну об'єму дози рідини можна виконувати як при перекритому регулювальному пристрої 2 так і при безпосередньому процесі дозування. Запропонований дозатор для рідини значно простіший в конструкції і в експлуатації, забезпечує точність поділу рідини на рівні об'єми доз з можливістю їх плавної зміни в певному діапазоні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
