Дозатор рідини

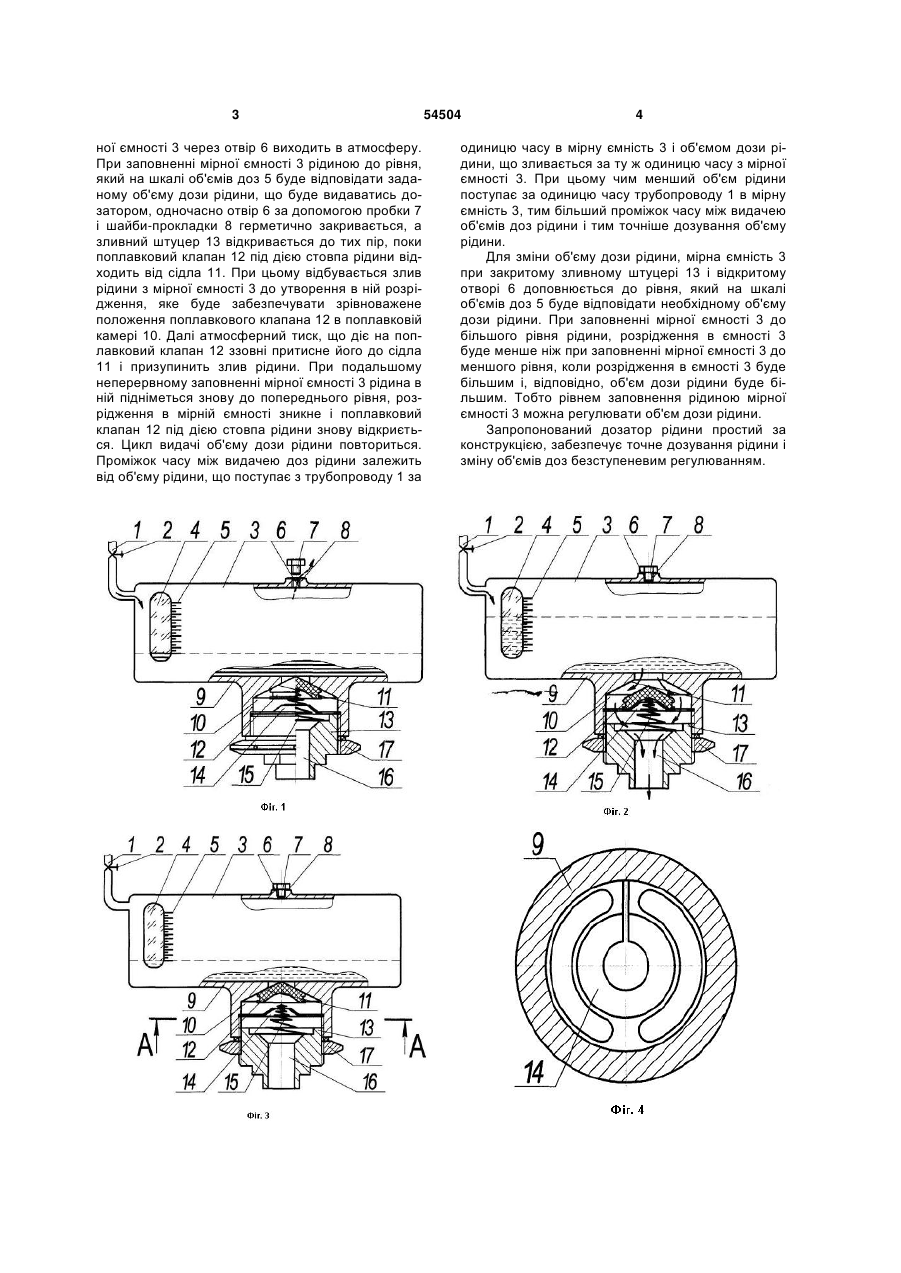

Дозатор рідини, що містить трубопровід з регулювальним пристроєм та мірну ємність, який відрізняється тим, що мірна ємність виконана герметичною, а в її днищі виконано поплавкову камеру, в якій встановлено поплавковий клапан, що взаємодіє з сідлом поплавкової камери, з'єднаної з випускним отвором зливного штуцера, а у верхній частині мірної ємності встановлено герметизаційну пробку в отворі для з'єднання мірної ємності з атмосферою. (19) (21) u201006309 (22) 25.05.2010 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ФЕДОРУК МАКСИМ ЛЕОНІДОВИЧ, БОНДАРЧУК БОРИС ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 ної ємності 3 через отвір 6 виходить в атмосферу. При заповненні мірної ємності 3 рідиною до рівня, який на шкалі об'ємів доз 5 буде відповідати заданому об'єму дози рідини, що буде видаватись дозатором, одночасно отвір 6 за допомогою пробки 7 і шайби-прокладки 8 герметично закривається, а зливний штуцер 13 відкривається до тих пір, поки поплавковий клапан 12 під дією стовпа рідини відходить від сідла 11. При цьому відбувається злив рідини з мірної ємності 3 до утворення в ній розрідження, яке буде забезпечувати зрівноважене положення поплавкового клапана 12 в поплавковій камері 10. Далі атмосферний тиск, що діє на поплавковий клапан 12 ззовні притисне його до сідла 11 і призупинить злив рідини. При подальшому неперервному заповненні мірної ємності 3 рідина в ній підніметься знову до попереднього рівня, розрідження в мірній ємності зникне і поплавковий клапан 12 під дією стовпа рідини знову відкриється. Цикл видачі об'єму дози рідини повториться. Проміжок часу між видачею доз рідини залежить від об'єму рідини, що поступає з трубопроводу 1 за 54504 4 одиницю часу в мірну ємність 3 і об'ємом дози рідини, що зливається за ту ж одиницю часу з мірної ємності 3. При цьому чим менший об'єм рідини поступає за одиницю часу трубопроводу 1 в мірну ємність 3, тим більший проміжок часу між видачею об'ємів доз рідини і тим точніше дозування об'єму рідини. Для зміни об'єму дози рідини, мірна ємність 3 при закритому зливному штуцері 13 і відкритому отворі 6 доповнюється до рівня, який на шкалі об'ємів доз 5 буде відповідати необхідному об'єму дози рідини. При заповненні мірної ємності 3 до більшого рівня рідини, розрідження в ємності 3 буде менше ніж при заповненні мірної ємності 3 до меншого рівня, коли розрідження в ємності 3 буде більшим і, відповідно, об'єм дози рідини буде більшим. Тобто рівнем заповнення рідиною мірної ємності 3 можна регулювати об'єм дози рідини. Запропонований дозатор рідини простий за конструкцією, забезпечує точне дозування рідини і зміну об'ємів доз безступеневим регулюванням. 5 Комп’ютерна верстка А. Крижанівський 54504 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
