Центрифуга
Номер патенту: 60750
Опубліковано: 25.06.2011
Автори: Мікульонок Ігор Олегович, Русавський Дмитро Анатолійович
Формула / Реферат
Центрифуга, що містить кожух, розміщений у ньому з можливістю обертання конічно-циліндричний барабан із встановленим у ньому з можливістю обертання шнеком, а також патрубки подавання вихідної суспензії й відведення осаду й фугату, яка відрізняється тим, що шнек установлено з можливістю регулювання його положення вздовж осі барабана.
Текст

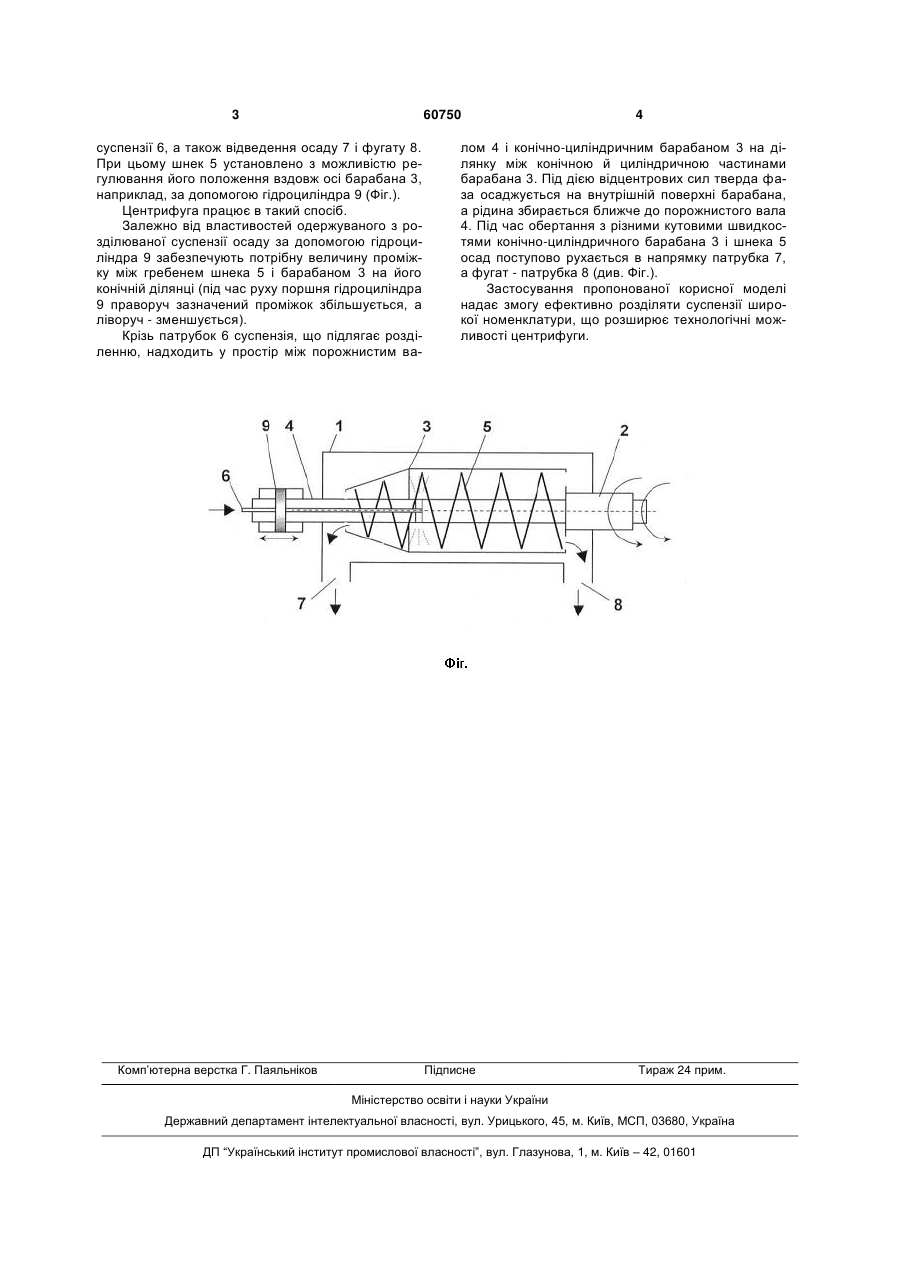

Центрифуга, що містить кожух, розміщений у ньому з можливістю обертання конічноциліндричний барабан із встановленим у ньому з можливістю обертання шнеком, а також патрубки подавання вихідної суспензії й відведення осаду й фугату, яка відрізняється тим, що шнек установлено з можливістю регулювання його положення вздовж осі барабана. (19) (21) u201015079 (22) 14.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РУСАВСЬКИЙ ДМИТРО АНАТОЛІЙОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РУСАВСЬКИЙ ДМИТРО АНАТОЛІЙОВИЧ 3 60750 суспензії 6, а також відведення осаду 7 і фугату 8. При цьому шнек 5 установлено з можливістю регулювання його положення вздовж осі барабана 3, наприклад, за допомогою гідроциліндра 9 (Фіг.). Центрифуга працює в такий спосіб. Залежно від властивостей одержуваного з розділюваної суспензії осаду за допомогою гідроциліндра 9 забезпечують потрібну величину проміжку між гребенем шнека 5 і барабаном 3 на його конічній ділянці (під час руху поршня гідроциліндра 9 праворуч зазначений проміжок збільшується, а ліворуч - зменшується). Крізь патрубок 6 суспензія, що підлягає розділенню, надходить у простір між порожнистим ва Комп’ютерна верстка Г. Паяльніков 4 лом 4 і конічно-циліндричним барабаном 3 на ділянку між конічною й циліндричною частинами барабана 3. Під дією відцентрових сил тверда фаза осаджується на внутрішній поверхні барабана, а рідина збирається ближче до порожнистого вала 4. Під час обертання з різними кутовими швидкостями конічно-циліндричного барабана 3 і шнека 5 осад поступово рухається в напрямку патрубка 7, а фугат - патрубка 8 (див. Фіг.). Застосування пропонованої корисної моделі надає змогу ефективно розділяти суспензії широкої номенклатури, що розширює технологічні можливості центрифуги. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifuge
Автори англійськоюMikulionok Ihor Olehovych, Rusavskyi Dmytro Anatoliiovych
Назва патенту російськоюЦентрифуга
Автори російськоюМикуленок Игорь Олегович, Русавский Дмитрий Анатолиевич
МПК / Мітки
МПК: B04B 11/00, B04B 1/00
Мітки: центрифуга
