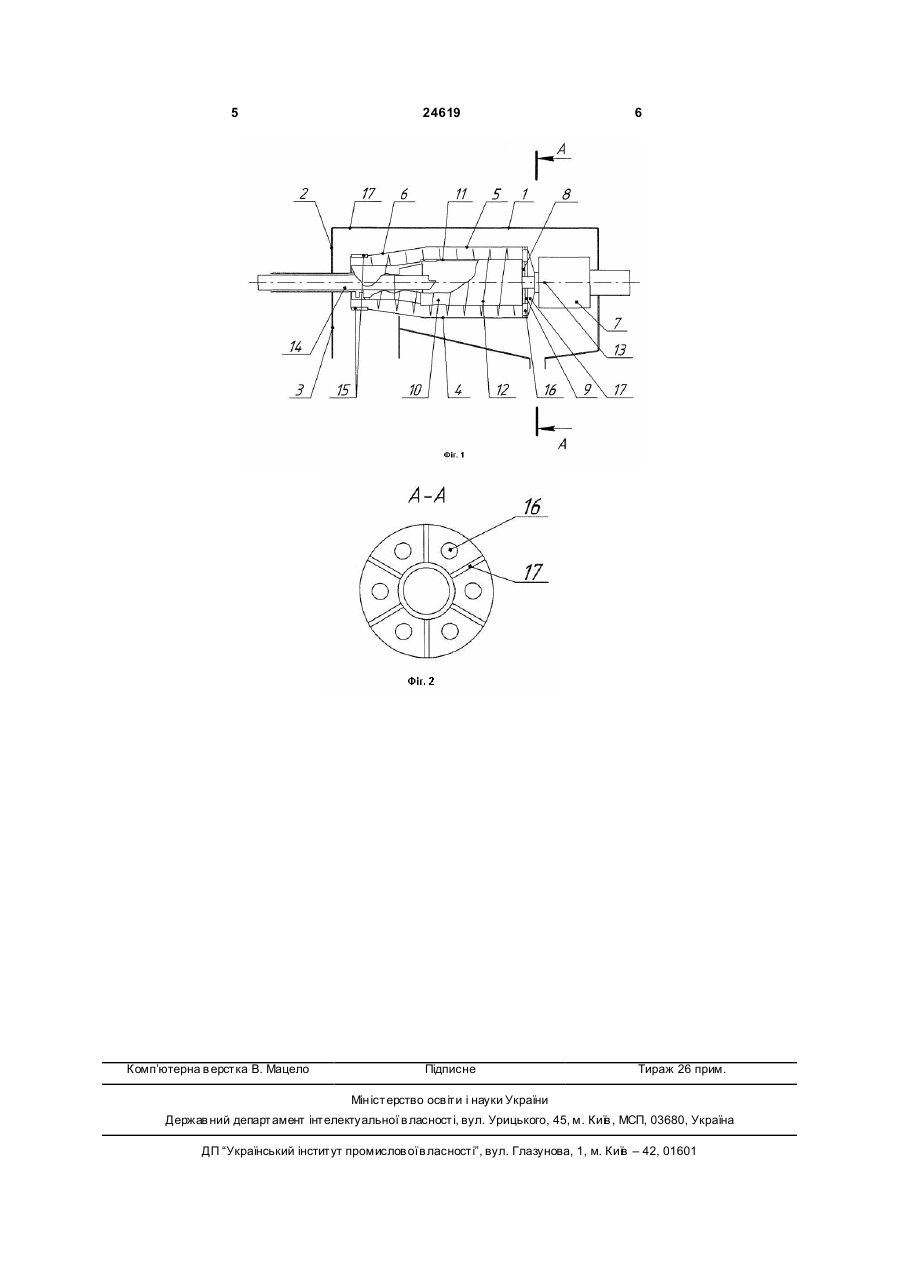

Центрифуга осаджувальна зі шнековим вивантаженням осаду

1. Центрифуга осаджувальна зі шнековим вивантаженням осаду, що містить кожух, який складається із кришки і основи, установлений у кожусі ротор, який складається із циліндричної і конічної частин, редуктор, що з'єднаний за допомогою фланця ротора і фланця редуктора з циліндричною частиною ротора, розташований усере 3 24619 В основу корисної моделі поставлено технічну задачу створити таку центрифугу осаджувальну зі шнековим вивантаженням осаду, в якій за рахунок введення нового конструктивного елемента: напрямних лопаток, форми їх виконання, а також їх розташування вдалось би досягти технічного результату, який полягає в підвищенні надійності центрифуги. Даний технічний результат досягається тим, що у центрифузі осаджувальній зі шнековим вивантаженням осаду, що включає кожух, який складається із кришки і основи, установлений у кожусі ротор, який складається із циліндричної і конічної частин, редуктор, що з'єднаний з циліндричною частиною ротору, розташований усередині ротора коаксіально шнек, виконаний у вигляді порожнистого барабану з укріпленою на ньому спіраллю, трубу живлення розміщену усередині барабану шнека, в конічній частині ротора виконані вікна для вивантаження твердої фази, у фланці ротора і фланці редуктора розташовані отвори для відводу фугата, згідно винаходу, на поверхні фланця редуктора встановлені напрямні лопатки, кожна з яких розміщена поміж отворами для відводу фугата. Крім того, напрямні лопатки встановлені радіально. При цьому, напрямні лопатки виконані пласкими і мають форму трапеції. Порівнювальний аналіз з найближчим аналогом свідчить, що заявлювальна центрифуга відрізняється тим, що на поверхні фланця редуктора встановлені напрямні лопатки, кожна з яких розміщена поміж отворами для відводу фугата. Крім того, напрямні лопатки встановлені радіально. При цьому, напрямні лопатки виконані пласкими і мають форму трапеції. Причинно-наслідковий зв’язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає у наступному. Наявність напрямних лопаток та їх розміщення забезпечують наступний ефект. Потік фугату, який утворюється в процесі розділення суспензії, викидається із отворів для відводу фугата і потрапляє на напрямні лопатки. У зв'язку з тим, що останні обертаються разом з ротором, відбувається турбулізація потока, його дроблення. Потік фугата у вигляді туману потрапляє на поверхню редуктора. Оскільки температура фуга та нижче температури редуктора, відбувається ефективне охолодження редуктора в процесі роботи центрифуги. Така проста і нескладна в експлуатації система охолодження редуктора в порівнянні з найближчим аналогом, забезпечує підвищення надійності конструкції. 4 Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображений загальний вигляд центрифуги, на Фіг.2 - розріз по А-А. Центрифуга осаджувальна зі шнековим вивантаженням осаду включає кожух 1, який складається із кришки 2 і основи 3. У кожусі 1 встановлений ротор 4, який складається із циліндричної частини 5 і конічної частини 6. З циліндричною частиною 5 ротора 4 з'єднаний редуктор 7 за допомогою фланця ротора 8 та фланця редуктора 9. Усередині ротора 4 коаксіально йому розташований шнек 10, виконаний у вигляді порожнистого барабану 11 з укріпленою на ньому спіраллю 12, витки якої перпендикулярні вісі 13 ротора 4. Усередині барабану 11 шнека 10 розміщена труба живлення 14, уздовж якої суспензія подається у центрифугу. В конічній частині 6 ротора 4 виконані вікна для вивантаження твердої фази 15. У фланці ротора 8 та фланці редуктора 9 розташовані отвори для відводу фугата 16. На поверхні фланця редуктора 9 встановлені напрямні лопатки 17, кожна з яких розміщена поміж отворами для відводу фугата 16. У окремому випадку виконання напрямні лопатки 17 встановлені радіально. У іншому окремому випадку виконання напрямні лопатки виконані пласкими і мають форму трапеції. Центрифуга працює наступним чином. Суспензія, що підлягає розділенню, подається по трубі живлення 14, рухається уздовж барабану 11 шнека 10, попадає у ротор 4 центрифуги. Ротор 4 і шнек 10 обертаються в один бік, але з різними швидкостями завдяки редуктору 7, який передає обертання від ротора 4 до шнеку 10 з необхідним відносним числом обертів. У роторі 4 під дією центробіжних сил, які створюються обертанням ротора 4, відбувається розділення суспензії на тверду фазу і фугат. Тверда фаза відкидається до стінок ротора 4. При цьому спіраль 12 шнека 10 переміщує тверду фазу із циліндричної частини 5 ротора 4 в конічну частину6 і сприяє вивантаженню її крізь вікна для вивантаження твердої фази 15. Фугат, який утворюється під час розділення суспензії, тече у протилежному напрямку - до отворів для відводу фугату 16. Фугат, який викидається із отворів для відводу фугату, попадає на напрямні лопатки 17, встановлені на поверхні фланця редуктора 9. Поток фугата ударяється об напрямні лопатки 17, змінює свій напрямок і турбулізується. Потім у вигляді туману поток фугату попадає на поверхню редуктора 7. Оскільки температура фугата нижче температури корпуса редуктора, відбувається охолодження редуктора в процесі роботи центрифуги. 5 Комп’ютерна в ерстка В. Мацело 24619 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
